Tricone Broca
>
|
| Lugar de origem | China |
| Marca | ROSCHEN |
| Certificação | ISO, API |
| Número do modelo | 4 ~ 48 POLEGADAS |

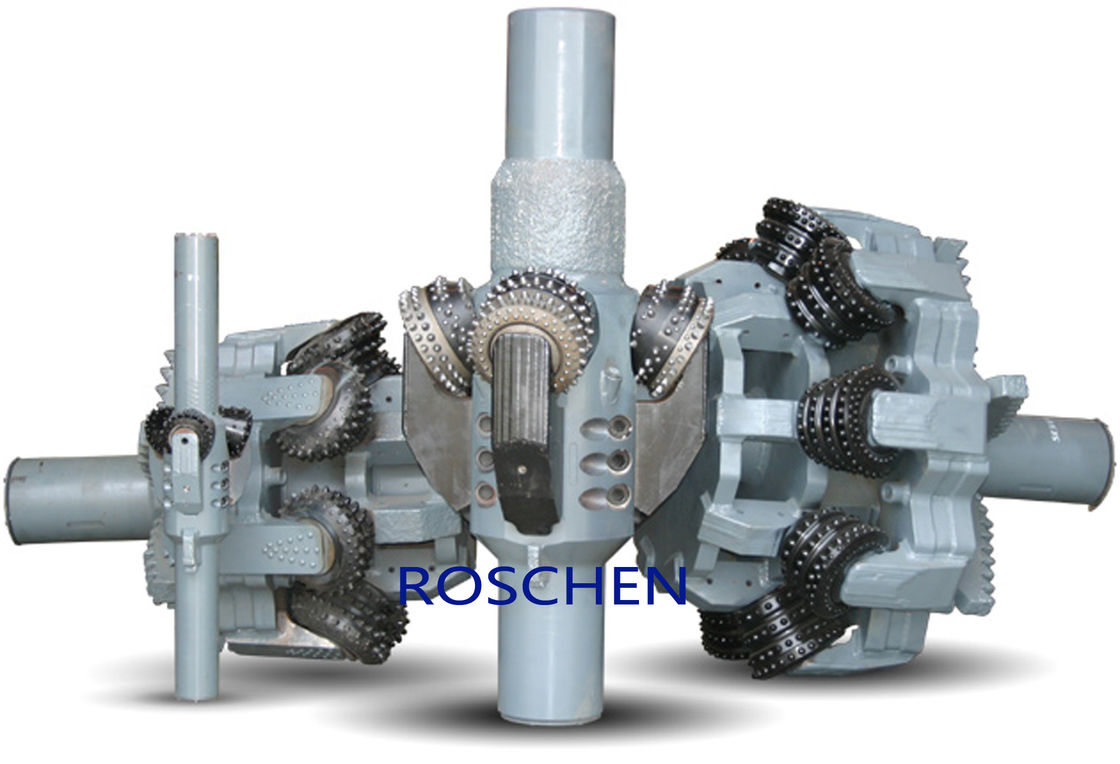

Reamers da rocha piloto Hole Reamer o mais vertsatile, abridor eficaz na redução de custos de 4 polegadas de 48 polegadas do furo para HDD
Empresas de software furando horizontais da tecnologia dos serviços da direção do cabo da perfuração direcional de Trenchless
Não mais redrills devido aos cortadores que desembaraçam do downhole.
O Reamer da rocha é o abridor o mais vertsatile, o mais eficaz na redução de custos do furo para HDD. O projeto original minimiza o inventário no local, abaixando o custo.
O tempo ocioso da máquina dos cortes do Reamer da rocha tão facilmente quanto ele corta a rocha.
Não mais tempo ocioso da máquina que espera em novas ferramentas/cortadores quando a necessidade de empurrar a resma ocorrer. Empurra ou puxa com o mesmos corpo e cortadores, e um corpo abre a seis tamanhos.
Vantagens:
1. Mais fortes do que outros abridores do furo.
2. aumentado tempo de gerencio da em-parte inferior, minimiza o custo do cortador e o tempo da viagem.
3. os cortadores e os braços são mudados facilmente no campo sem tochas e soldadores.
Especificações do Reamer da rocha
CORPO
| CORPO | MÍNIMO PILOTO FURO | CONEXÃO | PESO | COMPRIMENTO |
| R4 | 4 1/2” | 2 7/8" SE B X B | 135 LIBRAS. | 42" |
| R6 | 6" | 3 1/2” SE B X B | 346 LIBRAS. | 52" |
| R6-20 | 20" | 4 1/2” SE B X B | 1565 LIBRAS. | 62" |
| R8 | 8 1/2” | 4 1/2” SE B X B | 730 LIBRAS. | 65" |
| R17 | 17 1/2” | 7 5/8" REGISTRO B X B | 1915 LIBRAS. | 65" |
| R26 | 26" | 7 5/8" REGISTRO B X B | 2669 LIBRAS. | 65" |
| R36 | 36" | 7 5/8" REGISTRO B X B | 2569 LIBRAS. | 65" |
| R42 | 42" | 7 5/8" REGISTRO B X B | 3290 LIBRAS. | 65" |
| R48 | 48" | 7 5/8" REGISTRO B X B | 3900 LIBRAS. | 65" |
CORTADORES
| CORPO | NO. DO CORTADOR | FURO DO PILOTO | CONEXÃO | ESCALA DE ABERTURA | |||||
| R4 | 3 | 4 1/2” | 2 7/8" SE B X B | 8 1/2” | 10" | 12" | |||
| CORPO | NO. DO CORTADOR | FURO DO PILOTO | CONEXÃO | ESCALA DE ABERTURA | |||||
| aa | bb | centímetro cúbico | dd | EE | |||||
| R6 | 3 | 6" | 3 1/2” SE B X B | 12" | 14" | 16" | 18" | 20" | |
| R6-20 | 5 | 20" | 4 1/2” SE B X B | 24" | 26" | 28" | 30" | 32" | |
| CORPO | NO. DO CORTADOR | FURO DO PILOTO | CONEXÃO | ESCALA DE ABERTURA | |||||
| B | C | D | E | F | |||||
| R8 | 3 | 8 1/2” | 4 1/2” SE B X B | 16" | 18" | 20" | 22" | 24" | 26" |
| R17 | 3,4 | 17 1/2” | 7 5/8" REGISTRO B X B | 24" | 26" | 28" | 30" | 32" | 34" |
| R26 | 3,5 | 26" | 7 5/8" REGISTRO B X B | 32" | 34" | 36" | 38" | 40" | 42" |
| R36 | 3,5 | 36" | 7 5/8" REGISTRO B X B | 42" | 44" | 46" | 48" | 50" | 52" |
| R42 | 4,5,7 | 42" | 7 5/8" REGISTRO B X B | 48" | 50" | 52" | 54" | 56" | 58" |
| R48 | 4,5,7 | 48" | 7 5/8" REGISTRO B X B | 54" | 56" | 58" | 60" | 62" | 64" |
CORTADORES E PESOS
| R4 | R6 | B | C | D | E | F | ||||||||
| 8-1/2” | 10" | 12" | aa | bb | centímetro cúbico | dd | EE | |||||||
| TA | 4 | 8 | 12 | 15 | 23 | 31 | 41 | 56 | 32 | 47 | 64 | 80 | 102 | 128 |
| TCI | 6 | 10 | 16 | 21 | 30 | 42 | 55 | 73 | 41 | 61 | 79 | 100 | 126 | 155 |
| FRA | 5 | 7 | 9 | 20 | 24 | 28 | 35 | 37 | 50 | 55 | 68 | 75 | 88 | 101 |
Carta da remoção da formação
Use esta carta para calcular os pés cúbicos aproximados do material removidos pelo pé furado. Para calcular as jardas de material cúbicas totais a ser removido, multiplique os pés cúbicos pela metragem e pela partilha totais por 27.
Como mudar cortadores
1. Coloque o cortador correto do tamanho no bolso.
2. corrediça o braço no lugar, fixando o cortador.
3. Tighted os três parafusos de acordo com a carta. (veja abaixo)
4. aperte os parafusos do fechamento de acordo com a carta. (veja abaixo)
5. repetição para cada cortador.
| TAMANHOS | CHAVE DE ALLEN | TORQUE | PARAFUSO/TORQUE DO FECHAMENTO |
| R8 com R-48 | 1" | 2000-2500 ft/lb | 5/8"/400-500 ft/lb |
| R4 | 5/8" | 400-500 ft/lb | 5/16"/40-60 ft/lb |
| R6 | 7/8" | 1000-1200 ft/lb | 3/8"/100-150 ft/lb |
