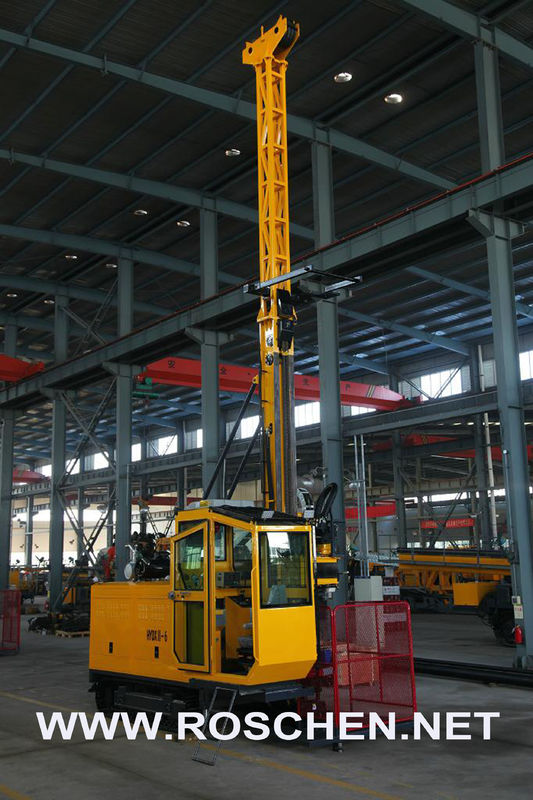

Equipamento de perfuração portátil do pistão de Cummins Engine para a perfuração montanhosa da região
Modelo: Equipamento de broca RSDX-2 portátil hidráulico completo
Equipamento de perfuração RSDX-2 hidráulico
1. Vista geral geral
O equipamento de broca RSDX-2 portátil hidráulico completo é um tipo do equipamento claro projetado para a exploração geological na área remota difícil entrar. Este equipamento de broca portátil é principalmente apropriado para a perfuração de diamante com técnica de retirada do núcleo do cabo. O equipamento consiste no motopropulsor diesel, sistema hidráulico, painel de controle, mastro, e o guincho principal, linha guincho do fio, cabeça da broca, alimenta o sistema, a braçadeira do pé, etc. O equipamento de perfuração RSDX-2 hidráulico é completamente hidráulico conduzido para toda sua função de retirada do núcleo de superfície. O projeto do estilo da fissão faz o equipamento no bom assimilability e no disassemblability, facilitando o transporte à maioria de áreas inacessíveis. A estrutura robusta mais o sistema de controlo exato assegura a taxa de penetração alta e a confiança proeminente.
2. Características técnicas principais:
1. Modelo principal completo hidráulico e da broca. A rotação principal da broca é realizada com as quatro bombas hidráulicas conduzidas por cinco motores diesel; isto igualmente faz o sistema de alimentação do cilindro hidráulico realizar seu curso completo que alimenta em uma velocidade mais alta e mais baixa.
2. Com bom dismantlability. O equipamento de broca portátil é estilo adotado da fissão no projeto, incluindo o motopropulsor, o tanque de óleo hidráulico, a plataforma da manipulação e o mecanismo da operação, isto é a seção de furo. Assim são dentro de pouco peso e podem ser levados pela mão de obra ou pelo poder animal. O equipamento de furo hidráulico pode ser aplicado e executado no espaço estreito para furar do furo em 45°-90° com a adaptação mais forte.
3. Adaptação forte das técnicas. Além da perfuração de diamante com linha técnica de retirada do núcleo do fio, este equipamento de broca portátil está na adaptação forte das técnicas. O equipamento de perfuração RSDX-2 hidráulico é aplicável para a exigência da perfuração e de alimentação de todo o outro estrato.
3. Especificações técnicas
Modelo | Equipamento de perfuração RSDX-2 hidráulico | |
Capacidade da broca (m) | Bq | 350 |
NQ | 230 | |
QG | 120 | |
Poder avaliado) (do quilowatt/ | Cinco grupos de motores diesel refrigerados a ar do cilindro R2V870 frente e verso | 11/2,500 |
Velocidade rotatória (r/min) do sistema dinâmico | Dois grupos de motores de diesel de Yuchai YC2108 | 33/2,400 |
Um grupo de motor diesel de Cummins 4BTA3.9-C100 | 74/2,200 | |
Cabeça de unidade | Escala do torque (nanômetro) | 334-930 |
Escala de velocidade (RPM) | 0-900 | |
Mecanismo de alimentação | Alimentação do cilindro do óleo, curso do elevador (milímetros) | 1700 |
Capacidade de levantamento (KN) | 50 | |
Capacidade da alimentação (KN) | 25 | |
Guincho principal | Capacidade de levantamento máxima (KN) | 18 |
Velocidade de levantamento (m/min) | 84 | |
Comprimento de bobinamento (m) | 30 | |
Diâmetro de em cabo de aço (milímetros) | φ12 | |
Guincho de retirada do núcleo da corda | Capacidade de levantamento (KN) | 8,4 |
Velocidade de levantamento (m/min) | 90-240 | |
Comprimento de bobinamento (m) | 500 | |
Diâmetro de em cabo de aço (milímetros) | φ6 | |
Bomba de lama de BW-100A | Dimensão: L×W×H (milímetro) | 3500×1500×1300 |
Máximo Peso dos componentes (sistema dinâmico excluído) (quilogramas) | 100 |
