o eccentric do Atlas Copco sobrecarrega a perfuração
SISTEMA DO ODS
Sobrecarregar o sistema da perfuração

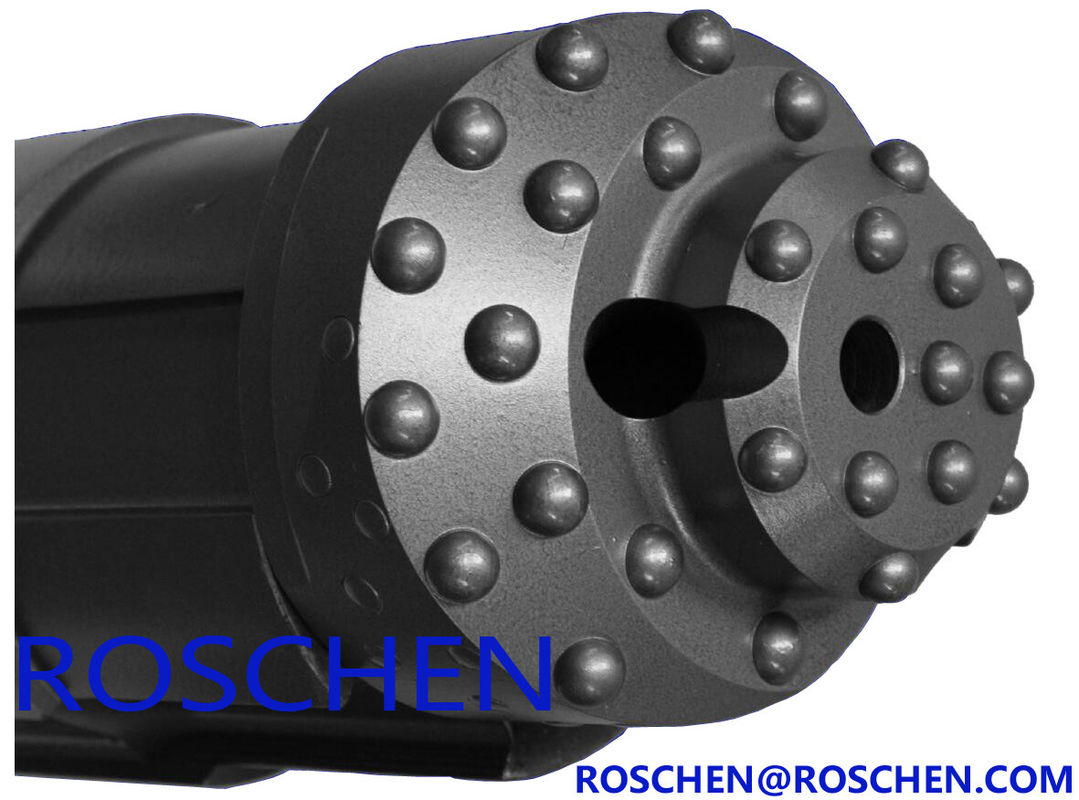

O sistema do ODS de Roschen é um Eccentric de duas partes provado sobrecarrega o sistema da perfuração projetado para a perfuração e a embalagem simultâneas dos furos, com as circunstâncias à terra instáveis.
Características chaves:
. Disponível para encaixotar tamanhos de 114mm (4 1/2”) ao projeto de duas partes simples do diâmetro de 273mm (¾ 10 ") para melhor transferência de energia à cara do bocado
. Desempenho ótimo da perfuração em circunstâncias à terra instáveis
. O bocado excêntrico pode para remover facilmente e rapidamente para a substituição ou a restauração
. “aberto e fechado” travar o arranjo dentro do suporte assim que de nada do bocado pode impedir que o bocado excêntrico se feche
. O bocado do ODS tem um projeto piloto positivo que ajude o guia o bocado excêntrico e produz um furo mais reto
Sistema de embalagem excêntrico (o Eccentric sobrecarrega o sistema da perfuração) | |||||||||
Tipo | Embalagem Recom.Size (milímetros) | Diâmetro interno mínimo da sapata de embalagem de Dia.of (milímetro) D | Alargando o diâmetro (milímetro) C | MARTELO DE DTH | Tubulação de broca | Número da peça. | |||
Max.OD (a) | Min.ID (b) | Linha da conexão | O.D. (milímetro) | Chave lisa (milímetros) | |||||
ODEX90 | 115 | 102 | 90 | 123 | DHD3.5 | API 2 3/8" registro | 76 | 65 | ODEX90-DHD |
COP32 | ODEX90-COP | ||||||||
QL30 | ODEX90-QL30 | ||||||||
ODEX115 | 142 | 128 | 115 | 152 | DHD340 | API 2 3/8" registro | 76 | 65 | ODEX115-DHD |
COP44 | ODEX115-COP | ||||||||
SD4 | ODEX115-SD4 | ||||||||
QL40 | ODEX115-QL40 | ||||||||
Missão 40 | ODEX115-M40 | ||||||||
ODEX140 | 171 | 157 | 140 | 187 | DHD350R | API 2 3/8" registro | 89 | 65 | ODEX140-DHD |
COP54 | ODEX140-COP | ||||||||
SD5 | ODEX140-SD4 | ||||||||
QL50 | ODEX140-QL50 | ||||||||
Missão 50 | ODEX140-M50 | ||||||||
ODEX165 | 196 | 183 | 165 | 212 | DHD360 | Registro do API 3 1/2” | 114 | 95 | ODEX165-DHD |
COP64 | ODEX165-COP | ||||||||
SD6 | ODEX165-SD6 | ||||||||
QL60 | ODEX165-QL60 | ||||||||
Missão 60 | ODEX165-M60 | ||||||||
ODEX190 | 222 | 205 | 190 | 237 | DHD360 | Registro do API 3 1/2” | 114 | 95 | ODEX190-DHD |
COP64 | ODEX190-COP | ||||||||
SD6 | ODEX190-SD6 | ||||||||
QL60 | ODEX190-QL60 | ||||||||
Missão 60 | ODEX190-M60 | ||||||||
ODEX240 | 273 | 260 | 240 | 306 | DHD380 | Registro do API 3 1/2” | 114 | 95 | ODEX240-DHD |
COP84 | ODEX240-COP | ||||||||
SD8 | ODEX240-SD8 | ||||||||
QL80 | ODEX240-QL80 | ||||||||
Missão 80 | ODEX240-M80 | ||||||||
ODEX280 | 327 | 305 | 280 | 370 | SD10 | Registro do API 4 1/2” | 114 | 95 | ODEX280-SD |
Numa100 | ODEX280-NU |
ODEX
ROSCHEN produz o Eccentric de ODEX sobrecarrega o sistema da perfuração, começando com o ODEX90 a ODEX445. Este sistema de três peças compreende do bocado piloto, reamer, dispositivo do guia. ROSCHEN ODEX sobrecarregam sistemas da perfuração são amplamente utilizados em uma variedade de aplicações da perfuração e da mineração boas balançar a ancoragem e a investigação do local.
Advtanges:
- Remoção rápida dos cortes; Taxa de penetração alta, especialmente na formação de rocha resistente;
- Amostra fácil do solo e da água subterrânea durante a perfuração;
- Possível medir a avaliação do rendimento na profundidade selecionada na formação;
- Vantajoso em formações não consolidadas com um risco elevado de cavamento
Escala da aplicação:
É apropriado para poços de água da perfuração, poços geotérmicas, pilhas curtos do mirco, mini-tipo médio que reboca o furo do projeto da construção, da represa e do porto.
1. Ao furar começos, o reamer balança para fora e alarga o piloto-furo largamente bastante para que o tubo da embalagem deslize para baixo atrás do conjunto do bocado de broca.
2. Quando a profundidade exigida é alcançada, a rotação está invertida com cuidado, sobre que o reamer balança dentro, permitindo que o conjunto do bocado de broca esteja levantado através da embalagem.
3. os tubos de encaixotamento que devem ser saida no furo de broca devem ser selados na parte inferior do furo por meio do grout do cimento ou do algum outro agente da selagem.
4. furar continua à profundidade desejada na terra firme usando uma perfuração convencional.
