C.C. reversa da máquina do equipamento de perfuração de (RC) da circulação que fura o tamanho do furo de 300 milímetros

Equipamento de perfuração reverso da circulação (RC)

Porque precisa a perfuração reversa da circulação?

. Ao furar o furo do diâmetro >250mm, que a área anular entre a tubulação de broca e a superfície interna da perfuração é muito grande.
. Se usando o método direto da perfuração da circulação, precisa o compressor muito poderoso com os compressores altos do fluxo de ar (mesmo 2 – 3) de obter abaixo bastante velocidade de nivelamento a todos os cortes fora do furo.
. Se não, o corte ficará no furo e colou a perfuração. Consequentemente pode fazer o furo que fura muito caro. Neste caso, a perfuração reversa da circulação (perfuração de RC) será a escolha melhor.

Princípio da circulação do reverso de Roschen DTH:

. É oposto do método direto da perfuração da circulação de DTH.
. O ar vai martelar através da área anular entre a tubulação exterior e a tubulação interna e tomar os cortes fora do furo com a área da tubulação interna.
. Devido à área anular menor e à área interna da tubulação para o ar vai completamente, pode obter a velocidade de nivelamento muito alta com baixo fluxo de ar do compressor.
. Desta maneira, pode salvar o custo para furar

Exemplo da circulação reversa comparado e da circulação de DTH métodos diretos:

1. Pela perfuração da C.C.:
2. tamanho do furo: 300 milímetros
3. diâmetro da tubulação de broca 114 milímetros
4. área anular entre a tubulação e a parede: 0,06 m2
5. velocidade de nivelamento Needed: 20 m/s
6. fluxo de ar necessário: 72 m3/min.
7. conclusão: precisa 2 compressores de ar e cada um com fluxo de ar de 36 m3/min

8. Pela perfuração de RC
9. tamanho do furo: 300 milímetros
10. diâmetro exterior duplo da tubulação de broca 114 milímetros
11. diâmetro interno duplo da tubulação de broca: 60 milímetros
12. Área anular entre interno e para fora a parede da tubulação dupla: 0,00324 m2
13. Velocidade de nivelamento Needed: 20 m/s
14. Velocidade de nivelamento Needed: 20 m/s
15. Fluxo de ar necessário: 4 m3/min

. Conclusão: precisa somente compressores de 1 ar com fluxo de ar de 4 m3/min é boa bastante
. De cima do cálculo, nós podemos ver que pela perfuração de RC precisa um fluxo de ar muito mais baixo e podemos salvar o custo para o compressor. Esta é razão pela qual a circulação reversa é amplamente utilizada na indústria de furo da perfuração

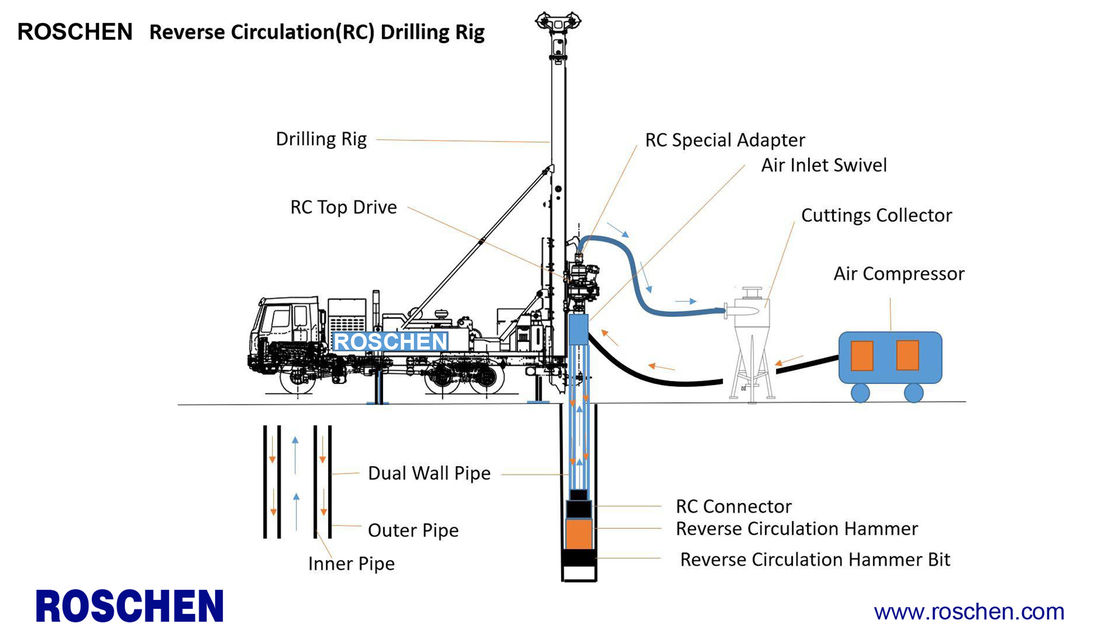

Roschen fura acessórios reversos da circulação:

. Equipamento de perfuração de RC
. Compressor de ar
. Giro da entrada de ar
. Tubulação dupla da parede
. Conector especial de RC
. Martelo de RC
. Bocado do martelo de RC
. Cortando coletores
