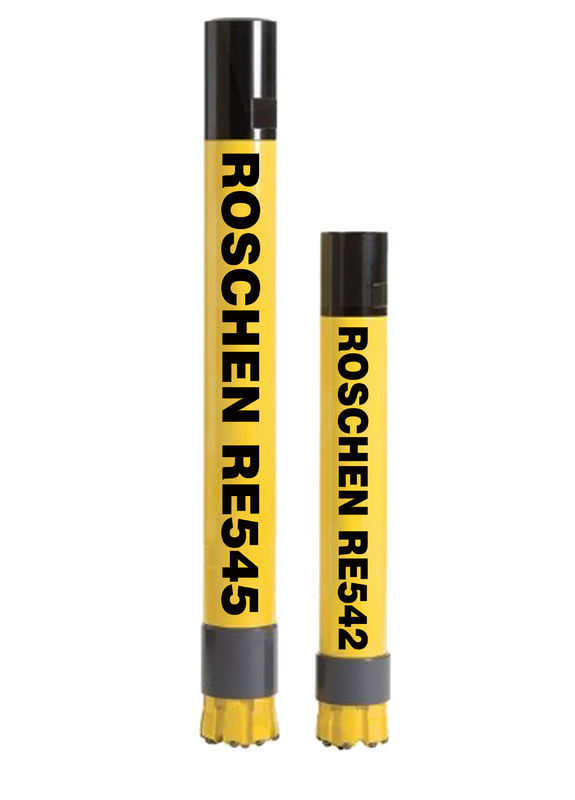

Perfuração com martelo de circulação reversa RE545 de 4 polegadas de alta resistência Haste de perfuração de circulação reversa
Perfuração com Martelo RCDetalhes rápidos
Faixa de aplicação: Exploração geológica, mineração de minério.
Princípios de design: Para chegar exatamente à profundidade desejada e melhorar a eficiência produtiva com baixo custo, uso durável.
Características:
Dth Perfuração com MarteloIntrodução
A Circulação Reversa é utilizada em programas de perfuração para exploração inicial e também para definição de recursos.Existem dois tipos de perfuração RC.Uma delas é a RC com martelo, utilizada em rochas médias e duras que podem atingir profundidades de até 800m.As hastes geralmente têm diâmetros de 4" e 4 ½".
A outra é a perfuração Air Core usada em óxido mais macio e solo de argila a profundidades de 100m usando Air Core & Vacuum Bits projetados especificamente para o tipo de condições do solo.As hastes RC usadas para perfuração de núcleo de ar são normalmente de 3" a 3 ½".A Roschen's tem ampla experiência no projeto e fabricação de equipamentos de perfuração de núcleo de ar para atender a uma variedade de condições de solo.
A Roschen oferece uma linha completa de hastes de broca de circulação reversa de qualidade premium, em tamanhos de 3 1/2" a 10 3/4" e com várias conexões de rosca.Todas as hastes de circulação reversa são fabricadas com as tecnologias mais avançadas e projetadas especificamente para fornecer alta resistência, excelente resistência ao desgaste e longa vida útil.
As hastes de perfuração RC de parede dupla são fabricadas com uma haste de perfuração externa e um tubo interno localizado dentro da haste.Quando as hastes de perfuração são rosqueadas juntas, os tubos internos se fecham para fornecer uma rota contínua para os fragmentos passarem da face da broca até a superfície para coleta.
circulação reversaParâmetros de perfuração de martelo
Referência rápida do martelo de circulação reversa (RC) | ||
Tamanho | Modelo de Martelo RC | Modelo de Martelo RC ROSCHEN |
3" | Martelo RC RE035 | ROS RC 35 |
4-4 1/2" | Martelo RC RE004 | ROS RC 40 |
Martelo RC RE540 | ROS RC 45 | |
5" | Martelo RC RE040 | ROS RC 50 |
Martelo RC RE542 | ROS RC 50 | |
Martelo RC RE543 | ROS RC 50 | |
Martelo RC RE545 | ROS RC 50 | |
5-5 1/2" | Martelo RC RE052 | ROS RC 55 |
Martelo RC RE547 | ROS RC 55 | |
5 1/2-5 3/4" | Martelo RC RE054 | ROS RC 55 |
Martelo RC RE140 | ROS RC 55 |
ESPECIFICAÇÕES DA HASTE DE PERFURAÇÃO DE CIRCULAÇÃO REVERSA | |||||||
Tipo de rosca | reencontrar | reencontrar | reencontrar | Metzke | Metzke | Matriz | Matriz |
Haste OD | 3 1/2" | 4" | 4 1/2" | 4" | 4 1/2" | 4" | 4 1/2" |
diâmetro externo do tubo externo | 88,9 mm | 101,7 mm | 114,3 mm | 101,7 mm | 114,3 mm | 101,7 mm | 114,3 mm |
ID do tubo externo | 81,8 mm | 94,6 mm | 107,2 mm | 94,6 mm | 107,2 mm | 94,6 mm | 107,2 mm |
Tubo Externo WT | 5,3 mm | 7,1 mm | 7,1 mm | 7,1 mm | 7,1 mm | 7,1 mm | 7,1 mm |
diâmetro externo do tubo interno | 38,1 mm | 50,8 mm | 63,5 mm | 50,8 mm | 63,5 mm | 50,8 mm | 63,5 mm |
ID do tubo interno | 32,6 mm | 45,3 mm | 58mm | 45,3 mm | 58mm | 45,3 mm | 58mm |
Tubo Interno WT | 5,5 mm | 5,5 mm | 5,5 mm | 5,5 mm | 5,5 mm | 5,5 mm | 5,5 mm |
Chave de boca plana | 90mm | 90mm | 90mm | 90mm | 90mm | 90mm | 90mm |
Peso 3,0m | 75kg. | 75kg. | 95kg. | 75kg. | 95kg. | 75kg. | 95kg. |
Peso 6,0m | 120kg. | 150kg. | 168kg. | 150kg. | 168kg. | 150kg. | 168kg. |
Entre em contato com seu representante Roschen para obter detalhes adicionais e solicitar assistência.
Circulação ReversaPerfuraçãoInscrição
