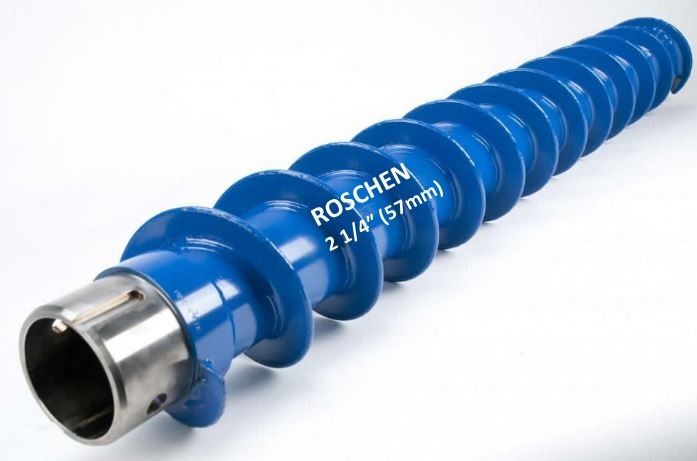

Eixo helicoidal oco chave dobro da haste 2 1/4" (57mm)
As junções da ferramenta são feitas das conexões do aço de liga 4142 e do único-parafuso da característica.
Todos os 2 1/4 de eixo helicoidal oco chave dobro da haste do ″ (57mm) caracteriza um projeto migrando enfrentado duro contínuo, 3/8 de ″ (9.5mm) densamente na borda exterior com um passo de 5 ″.
Descrição | Libras. | Quilograma. | |
Seção do eixo helicoidal | |||
1 | 2 1/4 de eixo helicoidal oco 2 da haste da DK do ″ (57mm) 1/4 de identificação x do ″ (57mm) 5 5/8 de ′ do ″ (143mm) O.D. x 5 (1524mm) | 52 | 23,5 |
2 | 2 1/4 de tampão da movimentação da DK do ″ (57mm) com 1 5/8 de ″ (41mm) encantam o Pin | 16 | 7,3 |
3 | Porca #2 & parafuso para o adaptador do Haste-à-tampão | 0,9 | 0,4 |
4 | 2 1/8 de piloto Bit Connector do ″ (54mm) (caixa do AW – caixa da Um-haste) | 5 | 2,3 |
4 | 2 1/8 de piloto Bit Connector do ″ (54mm) (caixa de AWJ – caixa da Um-haste) | 5 | 2,3 |
5 | Adaptador do Haste-à-tampão – Pin do AW | 3 | 1,4 |
5 | Adaptador do Haste-à-tampão – Pin de AWJ | 3 | 1,4 |
6 | Broca Rod do AW – ′ 5 (1524mm) | 21 | 9,5 |
6 | Broca Rod de AWJ – ′ 5 (1524mm) | 23 | 10,4 |
Peças de reparo do eixo helicoidal | |||
1A | 2 1/4 de ″ (57mm) DK Pin Tool Joint | 6 | 2,7 |
1B | 2 1/4 de junção da ferramenta da caixa da DK do ″ (57mm) | 5 | 2,3 |
7 | Parafuso de fechamento do eixo helicoidal ALB2 | 0,3 | 0,1 |
8 | Porca de bucha do eixo helicoidal ABN2 | 0,3 | 0,1 |
9 | Chaveta de movimentação do eixo helicoidal ADK1 | 0,3 | 0,1 |
Eixo helicoidal Cutterheads e piloto Bits | |||
10 | 2 1/4 de pá Cutterhead da DK do ″ (57mm) – ″ de 6 1/2 (165mm) O.D. | 10 | 4,5 |
10 | 2 1/4 de pá da DK do ″ (57mm)/bala Cutterhead – ″ de 6 1/2 (165mm) O.D. | 9 | 4,1 |
10 | 2 1/4 de bala Cutterhead da DK do ″ (57mm) – ″ de 6 1/2 (165mm) O.D. | 10 | 4,5 |
10 | 2 1/4 de ″ (57mm) DK 5-T Cutterhead – ″ de 6 1/2 (165mm) O.D. | 10 | 4,5 |
11 | 2 1/8 de piloto Bit do vértice do ″ (54mm), Pin da Um-haste | 2,5 |
1,3 |
