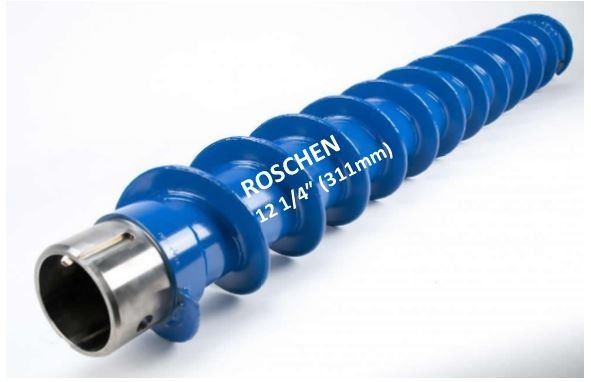

Eixo helicoidal oco resistente 12 da haste da chave tripla 1/4 de ″ (311mm)
As junções resistentes, afiladas da ferramenta são feitas das conexões do aço de liga 4142 e do dobro-parafuso da característica.
Todos os 12 1/4 de eixo helicoidal oco resistente chave triplo da haste do ″ (311mm) caracteriza um projeto migrando enfrentado duro contínuo, 3/8 de ″ (9.5mm) densamente na borda exterior com um passo do ″ de 7 1/2 (191mm).
Descrição | Libras. | Quilograma. | |
Seção do eixo helicoidal | |||
1 | 12 1/4 de eixo helicoidal oco 12 da haste do TK HD do ″ (311mm) 1/4 de identificação x do ″ (311mm) 17 ′ do ″ (432mm) O.D. x 5 (1524mm) | 365 | 83 |
2 | 12 1/4 de tampão da movimentação do TK HD do ″ (311mm) com 3 1/4 de conector do eixo helicoidal do ″ (83mm) | 90 | 40,8 |
2 | 12 1/4 de tampão da movimentação do TK HD do ″ (311mm) com 4 1/4 de conector do eixo helicoidal do ″ (108mm) | 91 | 41,3 |
3 | Porca #4 & parafuso para o adaptador do Haste-à-tampão | 0,9 | 0,4 |
4 | 12 1/8 de piloto Bit Connector do ″ (308mm) (caixa do nanowatt – ″ API Reg de 3 1/2. Caixa) | 46 | 20,9 |
4 | 12 1/8 de piloto Bit Connector do ″ (308mm) (caixa de NWJ – ″ API Reg de 3 1/2. Caixa) | 46 | 20,9 |
5 | Adaptador do Haste-à-tampão – Pin do nanowatt | 7 | 3,2 |
5 | Adaptador do Haste-à-tampão – Pin de NWJ | 6 | 2,7 |
6 | Broca Rod do nanowatt – ′ 5 (1524mm) | 31 | 14,1 |
6 | Broca Rod de NWJ – ′ 5 (1524mm) | 35 | 15,9 |
Peças de reparo do eixo helicoidal | |||
1A | 12 1/4 de ″ (311mm) TK HD Pin Tool Joint | 13 | 5,9 |
1B | 12 1/4 de junção da ferramenta da caixa do TK HD do ″ (311mm) | 12 | 5,4 |
8 | Porca de bucha do eixo helicoidal de ABN3-M | 0,2 | 0,1 |
9 | Chaveta de movimentação do eixo helicoidal ADK3 | 0,3 | 0,1 |
7 | Parafuso de fechamento do eixo helicoidal ALB4 | 0,4 | 0,2 |
Eixo helicoidal Cutterheads e piloto Bits | |||
10 | 12 1/4 de lâmina Cutterhead do TK HD do ″ (311mm) – 17 3/4 de ″ (451mm) O.D. | 80 | 36,3 |
10 | 12 1/4 de pá Cutterhead do TK HD do ″ (311mm) – 17 3/4 de ″ (451mm) O.D. | 74 | 33,6 |
10 | 12 1/4 de lâmina do TK HD do ″ (311mm)/bala Cutterhead – 17 3/4 de ″ (451mm) O.D. | 69 | 31,3 |
10 | 12 1/4 de pá do TK HD do ″ (311mm)/bala Cutterhead – 17 3/4 de ″ (451mm) O.D. | 78 | 35,4 |
10 | 12 1/4 de bala Cutterhead do TK HD do ″ (311mm) – 17 3/4 de ″ (451mm) O.D. | 69 | 31,3 |
11 | 12 1/8 de piloto Bit do vértice do ″ (308mm), ″ API Reg de 3 1/2. Pin | 48 | 21,8 |
11 | 12 1/8 de piloto Bit da bala do ″ (308mm), ″ API Reg de 3 1/2. Pin | 61 | 27,7 |
