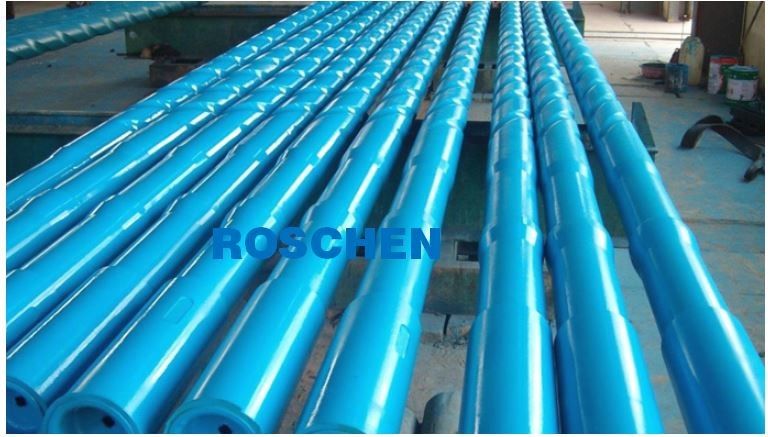

Colares de broca espirais da broca
Colares de broca espirais
O corte espiral é adicionado a um colar de broca para impedir a probabilidade da parede-colagem diferencial reduzindo o contato da parede entre o colar de broca e a parede do furo. Os começos de espiralamento 22" da parte inferior do rebaixo do deslizamento ou 79" da extremidade e das extremidades de caixa 30" da extremidade do pino. Adicionar o espiralamento aos colares de broca reduz o peso por aproximadamente 4%.
Colar de broca bom espiral 4,750" x do teste de InterDril 45,00 escala 2 do PH 6 de lb/ft
| Especificação | Especificações da junção/conexão da ferramenta | ||||
| OD nominal | 4 3/4" (4,75") | Conexão | PH6 | Relação do esforço da curvatura | |
| Identificação nominal | 2,25" | OD | 4 3/4" (4,75") | Identificação | 2,563" |
| Categoria de aço | AISI 4145H alterou | Peso ajustado | 45,1 lb/ft | Comprimento médio | 31,00 ft |
| Peso nominal da parede | 45.00# | Resistência à tração | 362,000lbs | Força de torção | |
| Espessura de parede nominal | O mínimo compõe o torque | 6500 Ib/ft | O máximo compõe o torque | 8800 lb/ft | |
| Tamanho da tração | 2,125" | Deslocamento fluido | Capacidade fluida | ||
| IPC | Nenhum | Rebaixo do deslizamento | Especial | Rebaixo do elevador | Especial |
| Pin Length | n/a | Critérios de inspeção | NS-2 | ||
| Comprimento da caixa | n/a | ||||
| Peso médio pela junção | 1398lbs (635kgs) | ||||
| Critérios de fabricação | API Spec 7-1 | ||||
Colar de broca espiral 4,750" de InterDril escala 2 de x 45,00 lb/ft WT38
| Especificação | Especificações da junção/conexão da ferramenta | ||||
| OD nominal | 4 3/4" (4,75") | Conexão | WT38 | Relação do esforço da curvatura | 1,42 |
| Identificação nominal | 2,25" | OD | 4 3/4" (4,75") | Identificação | 2,563" |
| Categoria de aço | AISI 4145H alterou | Peso ajustado | 45,1 lb/ft | Comprimento médio | 31,00 ft |
| Peso nominal da parede | 45.00# | Resistência à tração | 846,000lbs | Força de torção | 32000 |
| Espessura de parede nominal | O mínimo compõe o torque | 9000 Ib/ft | O máximo compõe o torque | ||
| Tamanho da tração | 2,125" | Deslocamento fluido | Capacidade fluida | ||
| IPC | Nenhum | Critérios de inspeção | NS-2 | ||
| Pin Length | n/a | ||||
| Comprimento da caixa | n/a | ||||
| Peso médio pela junção | 1398lbs (635kgs) | ||||
| Critérios de fabricação | API Spec 7-1 | ||||
NC38 espiral do colar de broca 4,750" 45,00 de InterDril escala 2 de lb/ft
| Especificação | Especificações da junção/conexão da ferramenta | ||||
| OD nominal | 4 3/4" (4,75") | Conexão | NC38 | Relação do esforço da curvatura | 1,42 |
| Identificação nominal | 2,25" | OD | 4 3/4" (4,75") | Identificação | 2,563" |
| Categoria de aço | AISI 4145H alterou | Peso ajustado | 45,1 lb/ft | Comprimento médio | 31,00 ft |
| Peso nominal da parede | 45.00# | Resistência à tração | 725,000lbs | Força de torção | 32000 |
| Espessura de parede nominal | O mínimo compõe o torque | 8790Ib/ft | O máximo compõe o torque | ||
| Tamanho da tração | 2,125" | Rebaixo do deslizamento | Sim | Rebaixo do elevador | Sim |
| IPC | Nenhum | Deslocamento fluido | 0,815 Gal/ft | Capacidade fluida | |
| Pin Length | n/a | Critérios de inspeção | NS-2 | ||
| Comprimento da caixa | n/a | ||||
| Peso médio pela junção | 1398lbs (635kgs) | ||||
| Critérios de fabricação | API Spec 7/NS-1 | ||||
| Capacidades do colar de broca | |||||
| Corpo de seção transversal da área (no ²) | 13,744 | ||||
| Área de seção transversal OD (no ²) | 17,721 | ||||
| Identificação de área de seção transversal (no ²) | 3,976 | ||||
| Módulo da seção (no ³) | 11,769 | ||||
| Módulo polar da seção (no ³) | 19,984 | ||||
Colar de broca espiral 4,750" de JSH escala 2 de x 49,79 lb/ft NC38
| Especificação | Especificações da junção/conexão da ferramenta | ||||
| OD nominal | 4 3/4" (4,75") | Conexão | NC38 | Relação do esforço da curvatura | 2,217 |
| Identificação nominal | 2 1/4" (2,25") | OD | 4 3/4" (4,75") | Identificação | 2,25" |
| Categoria de aço | AISI 4145H alterou | Peso ajustado | 49,79 lb/ft | Comprimento médio | 31,00 ft |
| Peso nominal da parede | Resistência à tração | 625,000lbs | Força de torção | 17500 | |
| Espessura de parede nominal | O mínimo compõe o torque | 8790Ib/ft | O máximo compõe o torque | 11000 | |
| Tamanho da tração | 2,125" | Rebaixo do deslizamento | Sim | Rebaixo do elevador | Não |
| IPC | Nenhum | Deslocamento fluido | Capacidade fluida | ||
| Pin Length | n/a | Critérios de inspeção | NS-2 | ||
| Comprimento da caixa | n/a | ||||
| Peso médio pela junção | 1543lbs (700kgs) | ||||
| Critérios de fabricação | API Spec 7/NS-1 | ||||
| Capacidades do colar de broca | |||||
| Corpo de seção transversal da área (no ²) | 13,744 | ||||
| Área de seção transversal OD (no ²) | 17,721 | ||||
| Identificação de área de seção transversal (no ²) | 3,976 | ||||
| Módulo da seção (no ³) | 9,992 | ||||
| Módulo polar da seção (no ³) | 19,984 | ||||
Colar de broca espiral 6,500" de InterDril escala 2 de x 87,35 lb/ft NC50
| Especificação | Especificações da junção/conexão da ferramenta | ||||
| OD nominal | 6 1/2” (6,5") | Conexão | NC50 | Relação do esforço da curvatura | 2,03 |
| Identificação nominal | 2 13/16" (2,8125") | OD | 6 1/2” (6,5") | Identificação | 2 13/16" (2,8125") |
| Categoria de aço | AISI 4145H alterou | Peso ajustado | 87,35 lb/ft | Comprimento médio | 31,00 ft |
| Peso nominal | 87.00# | Resistência à tração | 1392400lbs | Força de torção | 52000 |
| Espessura de parede nominal | 1,844" | O mínimo compõe o torque | 29700Ib/ft | O máximo compõe o torque | 32000 lb/ft |
| Tamanho da tração | 2 11/16" (2,6875") | Rebaixo do deslizamento | Sim | Rebaixo do elevador | Não |
| IPC | Nenhum | Deslocamento fluido | 1.33Gal/ft | Capacidade fluida | 0,32 Gal/ft |
| Pin Length | n/a | Critérios de inspeção | NS-2 | ||
| Comprimento da caixa | n/a | ||||
| Peso médio pela junção | 1543lbs (700kgs) | ||||
| Critérios de fabricação | API Spec 7/NS-1 | ||||
| Capacidades do colar de broca | |||||
| Corpo de seção transversal da área (no ²) | 26,97 | ||||
| Área de seção transversal OD (no ²) | 33,183 | ||||
| Identificação de área de seção transversal (no ²) | 6,213 | ||||
| Módulo da seção (no ³) | 26,016 | ||||
| Módulo polar da seção (no ³) | 52,032 | ||||
Colar de broca espiral 6,500" de JSH escala 2 de x 87,35 lb/ft NC50
| Especificação | Especificações da junção/conexão da ferramenta | ||||
| OD nominal | 6 1/2” (6,5") | Conexão | NC50 | Relação do esforço da curvatura | 2,242 |
| Identificação nominal | 2 13/16" (2,8125") | OD | 6 1/2” (6,5") | Identificação | 2 13/16" (2,8125") |
| Categoria de aço | AISI 4145H alterou | Peso ajustado | 87,35 lb/ft | Comprimento médio | 31,00 ft |
| Peso nominal | 86.79# | Resistência à tração | 1259311lbs | Força de torção | 51823 |
| Espessura de parede nominal | 1,844" | O mínimo compõe o torque | 29445Ib/ft | O máximo compõe o torque | 32389 lb/ft |
| Tamanho da tração | 2 11/16" (2,6875") | Rebaixo do deslizamento | Sim | Rebaixo do elevador | Não |
| IPC | Nenhum | Deslocamento fluido | 1.33Gal/ft | Capacidade fluida | 0,32 Gal/ft |
| Pin Length | n/a | Critérios de inspeção | NS-2 | ||
| Comprimento da caixa | n/a | ||||
| Peso médio pela junção | 2708lbs (1231kgs) | ||||
| Critérios de fabricação | API Spec 7/NS-1 | ||||
| Capacidades do colar de broca | |||||
| Corpo de seção transversal da área (no ²) | 26,97 | ||||
| Área de seção transversal OD (no ²) | 33,183 | ||||
| Identificação de área de seção transversal (no ²) | 6,213 | ||||
| Módulo da seção (no ³) | 26,016 | ||||
| Módulo polar da seção (no ³) | 52,032 | ||||
VAM que fura o colar de broca espiral 6,500" escala 2 de x 87,35 lb/ft NC50
| Especificação | Especificações da junção/conexão da ferramenta | ||||
| OD nominal | 6 1/2” (6,5") | Conexão | NC50 | Relação do esforço da curvatura | 2,03 |
| Identificação nominal | 2 13/16" (2,8125") | OD | 6 1/2” (6,5") | Identificação | 2 13/16" (2,8125") |
| Categoria de aço | AISI 4145H alterou | Peso ajustado | 87,35 lb/ft | Comprimento médio | 31,00 ft |
| Peso nominal | 87.00# | Resistência à tração | 1392400lbs | Força de torção | 52500 |
| Espessura de parede nominal | 1,844" | O mínimo compõe o torque | 29700Ib/ft | O máximo compõe o torque | 32000 lb/ft |
| Tamanho da tração | 2 11/16" (2,6875") | Rebaixo do deslizamento | Sim | Rebaixo do elevador | Sim |
| IPC | Nenhum | Deslocamento fluido | 1.33Gal/ft | Capacidade fluida | 0,32 Gal/ft |
| Pin Length | n/a | Critérios de inspeção | NS-2 | ||
| Comprimento da caixa | n/a | ||||
| Peso médio pela junção | 2708lbs (1231kgs) | ||||
| Critérios de fabricação | API Spec 7/NS-1 | ||||
| Capacidades do colar de broca | |||||
| Corpo de seção transversal da área (no ²) | 26,97 | ||||
| Área de seção transversal OD (no ²) | 33,183 | ||||
| Identificação de área de seção transversal (no ²) | 6,213 | ||||
| Módulo da seção (no ³) | 26,016 | ||||
| Módulo polar da seção (no ³) | 52,032 | ||||
Colar de broca espiral 8,000" de JSH x 120,00 lb/ft 6 5/8" REG Range 2
| Especificação | Especificações da junção/conexão da ferramenta | ||||
| OD nominal | 8" (8") | Conexão | 6 5/8" API Regular | Relação do esforço da curvatura | 2,6 |
| Identificação nominal | 2 13/16" (2,8125") | OD | 8" (8") | Identificação | 2 13/16" (2,8125") |
| Categoria de aço | AISI 4145H alterou | Peso ajustado | 122,38 lb/ft | Comprimento médio | 31,00 ft |
| Peso nominal | 120# | Resistência à tração | 1683400lbs | Força de torção | 78700 |
| Espessura de parede nominal | O mínimo compõe o torque | 49200Ib/ft | O máximo compõe o torque | 54100 lb/ft | |
| Tamanho da tração | 2 11/16" (2,6875") | Rebaixo do deslizamento | Sim | Rebaixo do elevador | Não |
| IPC | Nenhum | Deslocamento fluido | Capacidade fluida | ||
| Pin Length | n/a | Critérios de inspeção | NS-2 | ||
| Comprimento da caixa | n/a | ||||
| Peso médio pela junção | 3793lbs (1720kgs) | ||||
| Critérios de fabricação | API Spec 7/NS-1 | ||||
| Capacidades do colar de broca | |||||
| Corpo de seção transversal da área (no ²) | 44,053 | ||||
| Área de seção transversal OD (no ²) | 50,265 | ||||
| Identificação de área de seção transversal (no ²) | 6,213 | ||||
| Módulo da seção (no ³) | 49,498 | ||||
| Módulo polar da seção (no ³) | 98,995 | ||||
Colar de broca espiral 8,000" de Subdrill x 144,00 lb/ft 6 5/8" REG Range 2
| Especificação | Especificações da junção/conexão da ferramenta | ||||
| OD nominal | 8" (8") | Conexão | 6 5/8" API Regular | Relação do esforço da curvatura | 2,3 |
| Identificação nominal | 2 13/16" (2,8125") | OD | 8" (8") | Identificação | 2 13/16" (2,8125") |
| Categoria de aço | AISI 4145H alterou | Peso ajustado | 144 lb/ft | Comprimento médio | 31,00 ft |
| Peso nominal | 144# | Resistência à tração | 1834500lbs | Força de torção | 85500 lb/ft |
| Espessura de parede nominal | Recomendado compõe o torque | 8790 Ib/ft | O máximo compõe o torque | ||
| Tamanho da tração | 2 11/16" (2,6875") | Rebaixo do deslizamento | Sim | Rebaixo do elevador | Sim |
| IPC | Nenhum | Deslocamento fluido | Capacidade fluida | ||
| Pin Length | n/a | Critérios de inspeção | NS-2 | ||
| Comprimento da caixa | n/a | ||||
| Peso médio pela junção | 4464lbs (2029kgs) | ||||
| Critérios de fabricação | API Spec 7 | ||||
| Capacidades do colar de broca | |||||
| Corpo de seção transversal da área (no ²) | |||||
| Área de seção transversal OD (no ²) | |||||
| Identificação de área de seção transversal (no ²) | |||||
| Módulo da seção (no ³) | |||||
| Módulo polar da seção (no ³) | |||||
VAM que fura o colar de broca espiral 8,000" x 144,00 lb/ft 6 5/8" REG Range 2
| Especificação | Especificações da junção/conexão da ferramenta | ||||
| OD nominal | 8" (8") | Conexão | 6 5/8" API Regular | Relação do esforço da curvatura | 2,3 |
| Identificação nominal | 2 13/16" (2,8125") | OD | 8" (8") | Identificação | 2 13/16" (2,8125") |
| Categoria de aço | AISI 4145H alterou | Peso ajustado | 149,6 lb/ft | Comprimento médio | 31,00 ft |
| Peso nominal | 144# | Resistência à tração | 1834500 libras | Força de torção | 85500 lb/ft |
| Espessura de parede nominal | Recomendado compõe o torque | 53300 Ib/ft | O máximo compõe o torque | ||
| Tamanho da tração | 2 11/16" (2,6875") | Rebaixo do deslizamento | Sim | Rebaixo do elevador | Sim |
| IPC | Nenhum | Deslocamento fluido | Capacidade fluida | ||
| Pin Length | n/a | Critérios de inspeção | NS-2 | ||
| Comprimento da caixa | n/a | ||||
| Peso médio pela junção | 4638 libras (2029kgs) | ||||
| Critérios de fabricação | API Spec 7 | ||||
| Capacidades do colar de broca | |||||
| Corpo de seção transversal da área (no ²) | |||||
| Área de seção transversal OD (no ²) | |||||
| Identificação de área de seção transversal (no ²) | |||||
| Módulo da seção (no ³) | 49,498 | ||||
| Módulo polar da seção (no ³) | |||||
Colar de broca espiral 8,250" de JSH x 130,50 lb/ft JSH 6 5/8" REG Range 2
| Especificação | Especificações da junção/conexão da ferramenta | ||||
| OD nominal | 8 1/4" (8,25") | Conexão | 6 5/8" API Regular | Relação do esforço da curvatura | 3,211 |
| Identificação nominal | 2 13/16" (2,8125") | OD | 8 1/4" (8,25") | Identificação | 2 13/16" (2,8125") |
| Categoria de aço | AISI 4145H alterou | Peso ajustado | 130,5 lb/ft | Comprimento médio | 31,00 ft |
| Peso nominal | Resistência à tração | 1683400 libras | Força de torção | 78700 lb/ft | |
| Espessura de parede nominal | Recomendado compõe o torque | 53300 Ib/ft | O máximo compõe o torque | 55630 | |
| Tamanho da tração | 2 11/16" (2,6875") | Rebaixo do deslizamento | Sim | Rebaixo do elevador | Não |
| IPC | Nenhum | Deslocamento fluido | 2,32 os E.U. Gal/ft fecharam a extremidade | Capacidade fluida | 0,32 |
| Pin Length | n/a | Critérios de inspeção | NS-2 | ||
| Comprimento da caixa | n/a | ||||
| Peso médio pela junção | 4045 libras (1834kgs) | ||||
| Critérios de fabricação | API Spec 7 | ||||
| Capacidades do colar de broca | |||||
| Corpo de seção transversal da área (no ²) | 47,244 | ||||
| Área de seção transversal OD (no ²) | 53,456 | ||||
| Identificação de área de seção transversal (no ²) | 6,213 | ||||
| Módulo da seção (no ³) | 54,382 | ||||
| Módulo polar da seção (no ³) | 54,382 | ||||
Colar de broca espiral 9,500" de JSH x 160,82 lb/ft 7 5/8" REG Range 2
| Especificação | Especificações da junção/conexão da ferramenta | ||||
| OD nominal | 9 1/2” (8,5") | Conexão | 7 5/8" API Regular | Relação do esforço da curvatura | 3,061 |
| Identificação nominal | 3" (3") | OD | 9 1/2” (9,5") | Identificação | 3" (3") |
| Categoria de aço | AISI 4145H alterou | Peso ajustado | 160,82 lb/ft | Comprimento médio | 31,00 ft |
| Peso nominal | Resistência à tração | 2459,066 libras | Força de torção | 132036 lb/ft | |
| Espessura de parede nominal | 3,250" | Recomendado compõe o torque | 53300 Ib/ft | O máximo compõe o torque | 90775 |
| Tamanho da tração | 2,875" | Rebaixo do deslizamento | Sim | Rebaixo do elevador | Sim |
| IPC | Nenhum | Deslocamento fluido | 2,86 os E.U. Gal/ft fecharam a extremidade | Capacidade fluida | 0,37 |
| Pin Length | n/a | Critérios de inspeção | NS-2 | ||
| Comprimento da caixa | n/a | ||||
| Peso médio pela junção | 4985lbs (2261kgs) | ||||
| Critérios de fabricação | API Spec 7 | ||||
| Capacidades do colar de broca | |||||
| Corpo de seção transversal da área (no ²) | 63,814 | ||||
| Área de seção transversal OD (no ²) | 70,882 | ||||
| Identificação de área de seção transversal (no ²) | 7,069 | ||||
| Módulo da seção (no ³) | 83,336 | ||||
| Módulo polar da seção (no ³) | 166,671 | ||||
Colares de broca nonmagnetic curtos (SNMDCs):
SNMDCs é usado entre um motor da lama e um colar da lama para neutralizar a interferência magnética do seguinte.
Conexões
Todas as conexões precisão-são feitas à máquina a API Spec 7-2 exigências. O pino do sulco do relevo do API e fura para trás o alívio de tensão da caixa está disponível a pedido. As raizes da linha frio-são trabalhadas para oferecer uma resistência maior desgastar-se. No comando tubular todas as conexões são fosfato revestido para minimizar a esfoladura durante a composição e o composto do armazenamento da linha é aplicado. Os protetores de linha são instalados para assegurar a proteção comum adequada durante a expedição.
Colares de broca Não-magnéticos
Os colares de broca não-magnéticos tubulares do comando são uma junção resistente integral que são construídos de uma barra contínua de aço inoxidável austenítico. Nossos colares de broca não-magnéticos são fornecidos com uma condição de superfície feita à máquina do revestimento.
Todos os colares não-magnéticos são quentes/frio trabalharam a fim os fornecer as propriedades mecânicas necessárias. As barras então trepanned, o hot spot inspecionado e é feito à máquina. Um tratamento furado interno é executado no comprimento completo a fim conseguir o estado compressivo apropriado do diâmetro interno.
Isto fornece o colar a resistência ótima ao rachamento de corrosão de esforço. Todos nossos colares de broca são fabricados de acordo com especs. 7 do API, Q1 e a prática recomendada 7G como aplicáveis.
Colares de broca na aplicação de furo
Os colares de broca jogam um papel vital no processo de furo. Devido às características estruturais, colares de broca pode fornecer o peso para a finalidade furar, que é de broca a primeira especialidade de colar o um e. A gravidade trabalha em um número de colares de broca para oferecer bastante força descendente necessária quebrar rochas com o bocado de broca.
Independentemente de fornecer o peso no bocado (WOB), os colares de broca igualmente funcionam como um amortecedor para umedecer a vibração e a agitação quando a perfuração ocorre. Desta maneira, o processo de furo pode ser realizado em um estado muito mais constante.
Em terceiro lugar, a presença dos colares de broca permitir que os encanamentos fiquem no estado elástico, quando garantias a rigidez da corda de broca sob a grande compressão. Assim, a eficiência da broca e a qualidade são melhoradas extremamente.
Além do que as aplicações acima, os colares de broca podem ajudar a controlar o sentido do conjunto inferior do furo, evitando o problema do desvio do furo e aumentando o desempenho da perfuração.
Para mais informação contacte por favor:
Skype: ROSCHEN.TOOL, ROSCHEN_GROUP
WeChat: +86-137 6419 5009; +86-135 8585 5390
WhatsApp: +86-137 6419 5009; +86-135 8585 5390
E-mail: roschen@roschen.com; roschen@roschen.net
Web site: http://www.roschen.com; http://www.roschen.net
