| Lugar de origem | China |
| Marca | ROSCHEN |
| Certificação | API |
| Número do modelo | 3,125", 3,375", 4,125", |

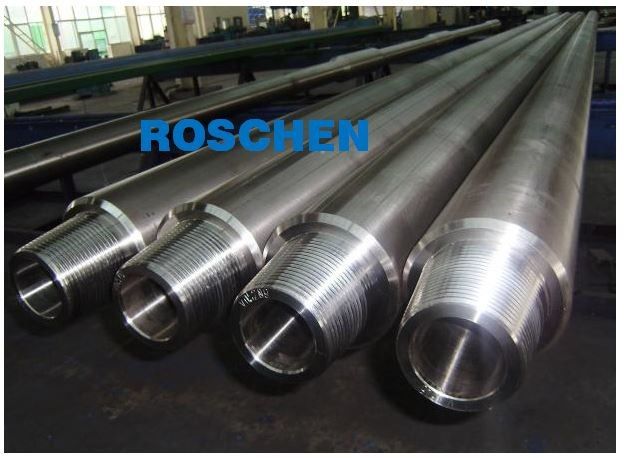

Slick Drill Collars
Definição do colar de broca
Um colar de broca é um dispositivo usado na mais baixa parte de uma corda de broca, uma parte importante do conjunto inferior do furo (BHA). É sempre um tubo muito grosso-murado para aplicar o peso ao bocado de broca. Normalmente, um colar de broca é rosqueado em ambas as extremidades, masculinas em uma e na fêmea na outro. À exceção da espessura como uma característica especial, um colar de broca possui as outras características, gravidade, rigidez, etc. originais.
Colar de broca de ROSCHEN
ROSCHEN é um fabricante e um fornecedor pioneiros em produtos de petróleo e gás de alta qualidade e a preço competitivo. ROSCHEN fornece principalmente produtos tais como a tubulação, embalagem, tubulações de broca, colares de broca e assim por diante.
TenarisHydril Slick Drill Collar 3,125" x 20,046" WT23 escala 2
| Especificação | Especificações da junção/conexão da ferramenta | ||||
| OD nominal | 3 1/8" (3,125") | Conexão | WT23 | Relação do esforço da curvatura | 1,68 |
| Identificação nominal | 1 1/2” (1,5") | OD | 3 1/8" (3,125") | Identificação | 1 1/2” (1,5") |
| Categoria de aço | AISI 4145H alterou | Peso ajustado | 20,05 lb/ft | Comprimento médio | 31,50 ft |
| Peso nominal da parede | 20.046# | Resistência à tração | 387000lbs | Força de torção | 10400 lb/ft |
| Espessura de parede nominal | 0,813" | O mínimo compõe o torque | 2200Ib/ft | O máximo compõe o torque | 8300 lb/ft |
| Tamanho da tração | 1 3/8" (1,375") | Capacidade fluida | 0,307 Gal/ft | Rebaixo do elevador | N/A |
| IPC | Nenhum | Critérios de inspeção | NS-2 | Deslocamento fluido | |
| Pin Length | n/a | ||||
| Comprimento da caixa | n/a | ||||
| Peso médio pela junção | 630lbs (286kgs) | ||||
| Critérios de fabricação | API Spec 7-2/FPUK NS-1 | ||||
| Capacidades do colar de broca | |||||
| Corpo de seção transversal da área (no ²) | 5,903 | ||||
| Área de seção transversal OD (no ²) | 7,67 | ||||
| Identificação de área de seção transversal (no ²) | 1,767 | ||||
| Módulo da seção (no ³) | 2,837 | ||||
| Módulo polar da seção (no ³) | 5,674 | ||||
| Momento de Intertia (in4) | 4,43 | ||||
| Momento de inércia polar (in4) | 8,87 | ||||
Grant Prideco Slick Drill Collar 3,125" 20,07" escala 2 do GH PAC
| Especificação | Especificações da junção/conexão da ferramenta | ||||
| OD nominal | 3 1/8" (3,125") | Conexão | GH PAC | Relação do esforço da curvatura | 2,418 |
| Identificação nominal | 1 1/2” (1,5") | OD | 3 1/8" (3,125") | Identificação | 1 1/2” (1,5") |
| Categoria de aço | AISI 4145H alterou | Peso ajustado | 20,07 lb/ft | Comprimento médio | 31,50 ft |
| Peso nominal da parede | 20.07# | Resistência à tração | 244200lbs | Força de torção | 7800 lb/ft |
| Espessura de parede nominal | 0,813" | O mínimo compõe o torque | 3100Ib/ft | O máximo compõe o torque | 4700 lb/ft |
| Tamanho da tração | 1 3/8" (1,375") | Capacidade fluida | 0,09 Gal/ft | Deslocamento fluido | 0,31 Gal/ft |
| IPC | Nenhum | Critérios de inspeção | NS-2 | ||
| Pin Length | n/a | ||||
| Comprimento da caixa | n/a | ||||
| Peso médio pela junção | 622lbs (283kgs) | ||||
| Critérios de fabricação | API Spec 7-2/FPUK NS-1 | ||||
| Capacidades do colar de broca | |||||
| Corpo de seção transversal da área (no ²) | 5,903 | ||||
| Área de seção transversal OD (no ²) | 7,67 | ||||
| Identificação de área de seção transversal (no ²) | 1,767 | ||||
| Módulo da seção (no ³) | 2,837 | ||||
| Módulo polar da seção (no ³) | 5,674 | ||||
| Momento de Intertia (in4) | 4,43 | ||||
| Momento de inércia polar (in4) | 8,87 | ||||
TenarisHydril Slick Drill Collar 3,325" x 22,20" WT26 escala 2
| Especificação | Especificações da junção/conexão da ferramenta | ||||
| OD nominal | 3 3/8" (3,375") | Conexão | WT26 | Relação do esforço da curvatura | 1,71 |
| Identificação nominal | 1 3/4" (1,75”) | OD | 3 3/8" (3,375") | Identificação | 1 3/4" (1,75”) |
| Categoria de aço | AISI 4145H alterou | Peso ajustado | 22,22 lb/ft | Comprimento médio | 31,50 ft |
| Peso nominal da parede | 22.20# | Resistência à tração | 416000lbs | Força de torção | 13200 lb/ft |
| Espessura de parede nominal | O mínimo compõe o torque | 2800Ib/ft | O máximo compõe o torque | 9800 lb/ft | |
| Tamanho da tração | 1 3/8" (1,375") | Capacidade fluida | Deslocamento fluido | ||
| IPC | Nenhum | Critérios de inspeção | NS-2 | Rebaixo do elevador | N/A |
| Pin Length | n/a | ||||
| Comprimento da caixa | n/a | ||||
| Peso médio pela junção | 700lbs (318kgs) | ||||
| Critérios de fabricação | API Spec 7 | ||||
| Capacidades do colar de broca | |||||
| Corpo de seção transversal da área (no ²) | |||||
| Área de seção transversal OD (no ²) | |||||
| Identificação de área de seção transversal (no ²) | |||||
| Módulo da seção (no ³) | |||||
| Módulo polar da seção (no ³) | |||||
| Momento de Intertia (in4) | |||||
| Momento de inércia polar (in4) | |||||
InterDril Slick Drill Collar 4,125" escala 2 de x 35,61 lb/ft NC31
| Especificação | Especificações da junção/conexão da ferramenta | ||||
| OD nominal | 4 1/8" (4,125") | Conexão | NC31 | Relação do esforço da curvatura | 2,44 |
| Identificação nominal | 2" (2") | OD | 4 1/8" (4,125") | Identificação | 2" (2") |
| Categoria de aço | AISI 4145H alterou | Peso ajustado | 35,61 lb/ft | Comprimento médio | 31,0 ft |
| Peso nominal da parede | 22.20# | Resistência à tração | 495000lbs | Força de torção | 13200 lb/ft |
| Espessura de parede nominal | O mínimo compõe o torque | 5400Ib/ft | O máximo compõe o torque | 7100 lb/ft | |
| Tamanho da tração | 1 7/8" (1,625") | Capacidade fluida | Deslocamento fluido | 0,531 lb/ft | |
| IPC | Nenhum | Critérios de inspeção | NS-2 | ||
| Pin Length | n/a | ||||
| Comprimento da caixa | n/a | ||||
| Peso médio pela junção | 1104lbs (502kgs) | ||||
| Critérios de fabricação | API Spec 7 | ||||
| Capacidades do colar de broca | |||||
| Corpo de seção transversal da área (no ²) | 6,51 | ||||
| Área de seção transversal OD (no ²) | |||||
| Identificação de área de seção transversal (no ²) | |||||
| Módulo da seção (no ³) | |||||
| Módulo polar da seção (no ³) | |||||
| Momento de Intertia (in4) | |||||
| Momento de inércia polar (in4) | |||||
Nós temos os colares de broca de 5 a 32 pés, com um diâmetro de 3-1/8” a 11". Nossos colares de broca são feitos do aço de liga superior de AISI4145H. Estes colares de broca são inteiramente aquecer-se extinto, refrigerar moderada e de água mediu para suportar de grande resistência e a compressão. A inspeção mecânica restrita é aplicada aos colares de broca para certificar-se de que todos os colares de broca podem cumprir as exigências da especificação do API m7-1.
Nós temos feito os colares de broca por anos assim que nós estamos seguros que nossos colares de broca satisfarão ou mesmo além de suas procuras. Nós estamos sempre aqui prontos para oferecer-lhe os colares de broca da qualidade superior assim como nosso serviço profissional e compreensivo.
