| Lugar de origem | China |
| Marca | ROSCHEN |
| Certificação | API |
| Número do modelo | ROS-PS-8 |

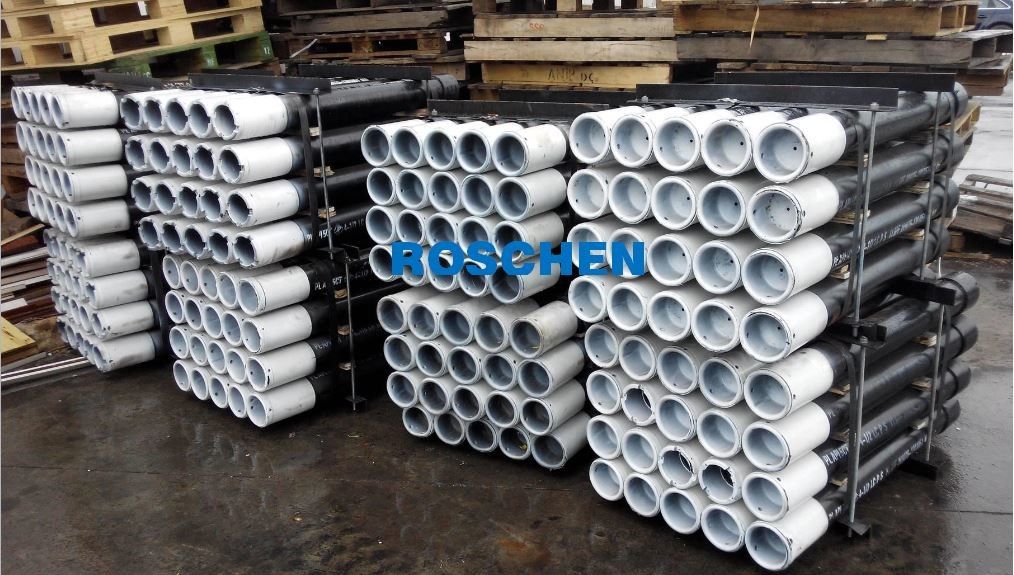

Tubulação de encaixotamento da tubulação e da virada
Uma tubulação de encaixotamento é raramente a tubulação do produto, e é usada simplesmente a fim criar um furo. Este tipo de tubulação é o mais de uso geral proteger linhas de serviço público sobre distâncias curtos. A tubulação de encaixotamento pode ser instalada nas seções e então ser soldada ou rosqueado junto imediatamente antes da instalação.
O diâmetro de uma tubulação de encaixotamento está geralmente entre 4 a 55 polegadas no diâmetro, embora haja as instalações bem sucedidas das tubulações de encaixotamento tão grandes quanto 150 polegadas no diâmetro.
1,315" X 1,80 lb/ft Multiseal ROS-PS-8
| Especificação | ||
| Tubulação nominal OD | 1,315" | |
| Tamanho da tração | 0,955" | |
| Categoria de aço | L-80 | |
| Peso nominal | 1.80lb/ft | |
| Espessura de parede nominal | 0,133" | |
| Identificação nominal | 1,049" | |
| Comprimento da conexão | Pin do LP-comprimento Caixa do Libra-comprimento Libra Minimum=LP-0.18” |
|
| A conexão compõe a perda | 2,23" | |
| Critérios de fabricação | API 5CT | |
| Capacidades da tubulação | ||
| Força de rendimento do corpo | 40000lbs | 178kN |
| API Collapse | 14550 libras por polegada quadrada | 1003bar |
| Rendimento interno | 14160psi | 977bar |
| Força comum | 45600lbs | 203kN |
| Especificação da conexão | |||
| Conexão | ROS-PS-8 | Compatível com | 1" CS da hidráulica |
| OD | 1,552" | Identificação | 0,970" |
| Comprimento da conexão | 2,4" | Mínimo | |
| 3,24" | Padrão | 1 recut | |
| 4,08" | Tipo - 2 | recut 2 | |
| 4,92" | Tipo 3 | recut 3 | |
| O mínimo compõe o torque | 400 lb/ft | 540 N m | |
| A situação ótima compõe o torque | 450 lb/ft | 610 N m | |
| O máximo compõe o torque | 500lb/ft | 680 N m | |
| Conexão Efficientcy elástico | 114% | Critérios de inspeção | API5A5, API 5CT |
1,660" X CS de 3,02 lb/ft Hydril
| Especificação | ||
| Tubulação nominal OD | 1,66” | |
| Tamanho da tração | 1,184" | |
| Categoria de aço | L-80 | |
| Peso nominal | 3,02 lb/ft | |
| Espessura de parede nominal | 0,191" | |
| Identificação nominal | 1,278" | |
| Comprimento da conexão | ||
| A conexão compõe a perda | 2,22" | |
| Critérios de fabricação | API 5CT | |
| Capacidades da tubulação | ||
| Força de rendimento do corpo | 71000 libras | 316kN |
| API Collapse | 16290 libras por polegada quadrada | 1123bar |
| Rendimento interno | 16110 libras por polegada quadrada | barra 1111 |
| Força comum | 71000 libras | kN 316 |
| Especificação da conexão | |||
| Conexão | 1 1/4" CS de Hydril | Compatível com | 1,66” ROS-PS-8 |
| OD | 1,927" | Identificação | 1,218" |
| Comprimento da conexão | Mínimo | ||
| Padrão | 1 recut | ||
| Tipo - 2 | recut 2 | ||
| Tipo 3 | recut 3 | ||
| O mínimo compõe o torque | 600 lb/ft | 810 N m | |
| A situação ótima compõe o torque | 700 lb/ft | 946 N m | |
| O máximo compõe o torque | 800lb/ft | N 1081 m | |
| Conexão Efficientcy elástico | 100% | Critérios de inspeção | API 5A5, API 5CT |
1,900" X 3,64 lb/ft ROS Multiseal PS-8
| Especificação | ||
| Tubulação nominal OD | 1,9" | |
| Tamanho da tração | 1,286" | |
| Categoria de aço | L-80 | |
| Peso nominal | 3,64 lb/ft | |
| Espessura de parede nominal | 0,2" | |
| Identificação nominal | 1,5" | |
| Comprimento da conexão | Pin do LP-comprimento Caixa do Libra-comprimento Libra Minimum=LP-0.21” |
|
| A conexão compõe a perda | 2,23" | |
| Critérios de fabricação | API 5CT | |
| Capacidades da tubulação | ||
| Força de rendimento do corpo | 85000 libras | 379kN |
| API Collapse | 15070 libras por polegada quadrada | 1039bar |
| Rendimento interno | 14740 libras por polegada quadrada | barra 1017 |
| Força comum | 86000 libras | kN 383 |
| Especificação da conexão | |||
| Conexão | ROS-PS-8 | Compatível com | CS hidráulica de 1 1/2 da” |
| OD | 2,162" | Identificação | 1,440" |
| Comprimento da conexão | 2,43" | Mínimo | |
| 3,27" | Padrão | 1 recut | |
| 4,11" | Tipo - 2 | recut 2 | |
| 4,95" | Tipo 3 | recut 3 | |
| O mínimo compõe o torque | 800 lb/ft | N 1085 m | |
| A situação ótima compõe o torque | 900 lb/ft | N 1220 m | |
| O máximo compõe o torque | 1000lb/ft | N 1360 m | |
| Conexão Efficientcy elástico | 101% | Critérios de inspeção | API 5A5, API 5CT |
2,375" X 5,95 lb/ft ROS Multiseal PS-6
| Especificação | ||
| Tubulação nominal OD | 2 3/8" | |
| Tamanho da tração | 1,773" | |
| Categoria de aço | P-110 | |
| Peso nominal | 5,95 lb/ft | |
| Espessura de parede nominal | 0,254" | |
| Identificação nominal | 1,867" | |
| Comprimento da conexão | Pin do LP-comprimento Caixa do Libra-comprimento Libra Minimum=LP-0.24” |
|
| A conexão compõe a perda | 3,05" | |
| Critérios de fabricação | API 5CT | |
| Capacidades da tubulação | ||
| Força de rendimento do corpo | 186000 libras | 828kN |
| API Collapse | 21010 libras por polegada quadrada | 1449bar |
| Rendimento interno | 20590 libras por polegada quadrada | barra 1420 |
| Força comum | 202500 libras | kN 902 |
| Especificação da conexão | |||
| Conexão | ROS-PS-6 | Compatível com | 2 3/8" PH6 2 3/8" RPS6 2 3/8" BPS6 2 3/8" HIP-HD |
| OD | 2,906" | Identificação | 1,805" |
| Comprimento da conexão | 3,34" | Mínimo | |
| 4,44" | Padrão | 1 recut | |
| 5,53" | Tipo - 2 | recut 2 | |
| 6,62" | Tipo 3 | recut 3 | |
| O mínimo compõe o torque | 800 lb/ft | 3660 N m | |
| A situação ótima compõe o torque | 900 lb/ft | 4120 N m | |
| O máximo compõe o torque | 1000lb/ft | 4580 N m | |
| Conexão Efficientcy elástico | 101% | Critérios de inspeção | API 5A5, API 5CT |
2,875" X 8,70 lb/ft Hydril PSHW533
| Especificação | ||
| Tubulação nominal OD | 2 7/8" | |
| Tamanho da tração | 2,165" | |
| Categoria de aço | P-110 | |
| Peso nominal | 8,7 lb/ft | |
| Espessura de parede nominal | 0,308" | |
| Identificação nominal | 2,259" | |
| Comprimento da conexão | ||
| A conexão compõe a perda | 3,64" | |
| Critérios de fabricação | API 5CT | |
| Capacidades da tubulação | ||
| Força de rendimento do corpo | 273000 libras | 1215kN |
| API Collapse | 21050 libras por polegada quadrada | 1450bar |
| Rendimento interno | 20620 libras por polegada quadrada | barra 1422 |
| Força comum | 273000 libras | kN 1215 |
| Especificação da conexão | |||
| Conexão | 2 7/8 de PSHW533 | Compatível com | PSH503 PSH553 PSH563 |
| OD | 3,328" | Identificação | 2,209" |
| Comprimento da conexão | Mínimo | ||
| Padrão | 1 recut | ||
| Tipo - 2 | recut 2 | ||
| Tipo 3 | recut 3 | ||
| O mínimo compõe o torque | 2500 lb/ft | 3378 N m | |
| A situação ótima compõe o torque | 3000 lb/ft | 4054 N m | |
| O máximo compõe o torque | 4400lb/ft | 12259 N m | |
| Conexão Efficientcy elástico | 100% | Critérios de inspeção | API 5A5, API 5CT |
3,500" X 12,95 lb/ft ROS Multiseal
| Especificação | ||
| Tubulação nominal OD | 3,50" | |
| Tamanho da tração | 2,625" | |
| Categoria de aço | C-95SS | |
| Peso nominal | 12,95 lb/ft | |
| Espessura de parede nominal | 0,375" | |
| Identificação nominal | 2,750" | |
| Comprimento da conexão | Pin do LP-comprimento Caixa do Libra-comprimento Libra Minimum=LP-0.43” |
|
| A conexão compõe a perda | 3,35" | |
| Critérios de fabricação | API 5CT | |
| Capacidades da tubulação | ||
| Força de rendimento do corpo | 349800 libras | kN 1556 |
| API Collapse | 18180 libras por polegada quadrada | barra 1254 |
| Rendimento interno | 17810 libras por polegada quadrada | barra 1228 |
| Força comum | 416260 libras | kN 1852 |
| Especificação da conexão | |||
| Conexão | Explorador de saída de quadriculação-multiseal PS-6 | Compatível com | 3 1/2 PH6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
| OD | 4,313" | Identificação | 2,687" |
| Comprimento da conexão | 3,77" | Mínimo | |
| 5,03" | Padrão | 1 recut | |
| 6,28" | Tipo - 2 | recut 2 | |
| 7,54" | Tipo 3 | recut 3 | |
| O mínimo compõe o torque | 6400 lb/ft | 8680 N m | |
| A situação ótima compõe o torque | 7200 lb/ft | 9760 N m | |
| O máximo compõe o torque | 8000lb/ft | 10850 N m | |
| Conexão Efficientcy elástico | 119% | Critérios de inspeção | API 5A5, API 5CT |
A tubulação virada é uma junção longa da tubulação que seja instalada em um wellbore para facilitar a extração do petróleo e gás. Atua como uma canalização, através de que os líquidos ou o gás produzido obtêm transmitidos da parte inferior à superfície. A junção da tubulação é relativamente uma única tubulação do comprimento que possa variar de comprimento em qualquer lugar 25 a 30 ft. Este comprimento ideal permite a produção fácil enquanto a junção da tubulação é cabida com as linhas em ambos os lados e podida correr para baixo através de um poço de toda a profundidade. Como a maioria de equipamento da tubulação, as junções da tubulação são projetadas serir algum tipo bom, com base nas circunstâncias e nos líquidos subterrâneos.
