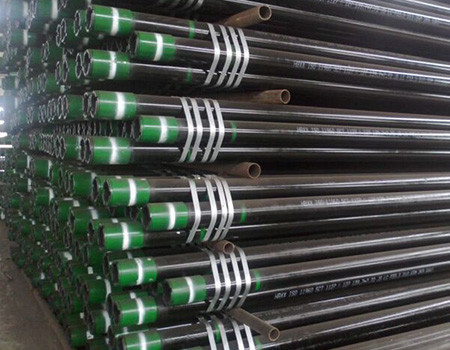

Tubulação de encaixotamento, embalagem do óleo, API Casing, bem embalagem, embalagem usada para a embalagem do óleo e tubulação nos poços de petróleo assim como no sidewall
Tubulação de encaixotamento, embalagem do óleo, API Casing, bem embalagem, encaixotando
Usado para a embalagem e a tubulação do óleo nos poços de petróleo assim como no sidewall
| Produto: | Tubulação de encaixotamento, embalagem do óleo, API Casing, bem embalagem, encaixotando |
| Aplicação: | Usado para a embalagem e a tubulação do óleo nos poços de petróleo assim como no sidewall |
| Tamanho: | OD: 114.3mm - 508mm |
| PESO: 5 - 16mm | |
| COMPRIMENTO: R1, R2, R3 | |
| Padrão da tubulação: | API 5CT PSL1/PSL2 J55, K55, N80-1, N80-Q, |
| API 5CT PSL1/PSL2 L80-1, L80-9Cr, L80-13Cr, C90, C95, P110, Q125 | |
| Linha: | NUE, EUE, STC, LTC, BTC, XC, CS DE HYDRILL |
| Serviço especial | Serviço doce, serviço ácido, Anti-H2S, NACE MR0175/ISO15156 |
| Acessórios: | Filhote de cachorro comum, acoplamento, colar de broca, cruzamento etc. |
Tubulação de encaixotamento
Uma tubulação de encaixotamento é um tubo de aço oco que seja forçado tipicamente no lugar através da terra usando um jaque hidráulico ou pneumático. Após a condução, o solo deslocado é removido e a tubulação do produto, ou a tubulação do portador, é introduzida dentro do tubo de aço.
Tamanhos disponíveis
Categoria: ERW, HFW ou SMLS
Padrões: API 5CT PSL1/PSL2 J55, K55, N80-1, N80-Q, API 5CT PSL1/PSL2 L80-1, L80-9Cr, L80-13Cr, C90, C95, P110, Q125
Categoria de aço: H40, J55, K55, N80
Conexões
O API 5CT é aplicável às conexões de seguimento que cumpriram com as especs. 5B do API:
• SC: Embalagem redonda curto da linha
• LC: O ound longo rosqueia a embalagem
• Porque: Embalagem da linha do suporte
• NU: tubulação da Não-virada
• UE: Tubulação virada externo
| Especificação da tubulação de encaixotamento | ||||||||||||
| DN | O.D. | Peso | W.T. | Formulário fazendo à máquina da extremidade | ||||||||
| Categoria de aço | ||||||||||||
| em | milímetro | lb/ft | kg/m | em | milímetro | H40 | J55 | L80 | N80 | C90 | P110 | |
| K55 | T95 | |||||||||||
| 4 1/2 | 4,5 | 114,3 | 9,5 | 14,14 | 0,205 | 5,21 | Picosegundo | Picosegundo | – | – | – | – |
| 10,5 | 15,63 | 0,224 | 5,69 | – | PSB | – | – | – | – | |||
| 11,6 | 17,26 | 0,25 | 6,35 | – | PSLB | PLB | PLB | PLB | PLB | |||
| 13,5 | 20,09 | 0,29 | 7,37 | – | – | PLB | PLB | PLB | PLB | |||
| 15,1 | 22,47 | 0,337 | 9,56 | – | – | – | – | – | PLB | |||
| 5 | 5 | 127 | 11,5 | 17,11 | 0,22 | 5,59 | – | Picosegundo | – | – | – | – |
| 13 | 19,35 | 0,253 | 6,43 | – | PSLB | – | – | – | – | |||
| 15 | 22,32 | 0,296 | 7,52 | – | PSLB | PLB | PLB | PLBE | PLB | |||
| 18 | 26,79 | 0,362 | 9,19 | – | – | PLB | PLB | PLBE | PLB | |||
| 21,4 | 31,85 | 0,437 | 11,1 | – | – | PLB | PLB | PLB | PLB | |||
| 23,2 | 34,53 | 0,478 | 12,14 | – | – | – | – | PLB | – | |||
| 24,1 | 35,86 | 0,5 | 12,7 | – | – | – | – | PLB | – | |||
| 5 1/2 | 5,5 | 139,7 | 14 | 20,83 | 0,244 | 6,2 | Picosegundo | Picosegundo | – | – | – | – |
| 15,5 | 23,07 | 0,275 | 6,98 | – | PSLB | – | – | – | – | |||
| 17 | 25,3 | 0,304 | 7,72 | – | PSLB | PLB | PLB | PLBE | PLB | |||
| 20 | 29,76 | 0,361 | 9,17 | – | – | PLB | PLB | PLBE | PLB | |||
| 23 | 34,23 | 0,415 | 10,54 | – | – | PLB | PLB | PLBE | PLB | |||
| 26,8 | 39,88 | 0,5 | 12,7 | – | – | – | – | – | – | |||
| 29,7 | 44,2 | 0,562 | 14,27 | – | – | – | – | – | – | |||
| 32,6 | 48,51 | 0,625 | 15,88 | – | – | – | – | – | – | |||
| 35,3 | 52,53 | 0,687 | 17,45 | – | – | – | – | – | – | |||
| 38 | 56,55 | 0,75 | 19,05 | – | – | – | – | – | – | |||
| 40,5 | 60,27 | 0,812 | 20,62 | – | – | – | – | – | – | |||
| 43,1 | 64,14 | 0,875 | 22,22 | – | – | – | – | – | – | |||
| 6 5/8 | 6,625 | 168,28 | 20 | 29,76 | 0,288 | 7,32 | Picosegundo | PSLB | – | – | – | – |
| 24 | 35,72 | 0,352 | 8,94 | – | PSLB | PLB | PLB | PLBE | PLB | |||
| 28 | 41,67 | 0,417 | 10,59 | – | – | PLB | PLB | PLBE | PLB | |||
| 32 | 47,62 | 0,475 | 12,06 | – | – | PLB | PLB | PLBE | PLB | |||
| 7 | 7 | 177,8 | 17 | 25,3 | 0,231 | 5,87 | Picosegundo | – | – | – | – | – |
| 20 | 29,76 | 0,272 | 6,91 | Picosegundo | Picosegundo | – | – | – | – | |||
| 23 | 34,23 | 0,317 | 8,05 | – | PSLB | PLB | PLB | PLBE | – | |||
| 26 | 38,69 | 0,362 | 9,19 | – | PSLB | PLB | PLB | PLBE | PLB | |||
| 29 | 43,16 | 0,408 | 10,36 | – | – | PLB | PLB | PLBE | PLB | |||
| 32 | 47,62 | 0,453 | 11,51 | – | – | PLB | PLB | PLBE | PLB | |||
| 35 | 52,09 | 0,498 | 12,65 | – | – | PLB | PLB | PLBE | PLB | |||
| 38 | 56,55 | 0,54 | 13,72 | – | – | PLB | PLB | PLBE | PLB | |||
| 42,7 | 63,54 | 0,625 | 15,88 | – | – | – | – | – | – | |||
| 46,4 | 69,05 | 0,687 | 17,45 | – | – | – | – | – | – | |||
| 50,1 | 74,56 | 0,75 | 19,05 | – | – | – | – | – | – | |||
| 53,6 | 79,77 | 0,812 | 20,62 | – | – | – | – | – | – | |||
| 57,1 | 84,97 | 0,875 | 22,22 | – | – | – | – | – | – | |||
| 7 5/8 | 7,625 | 193,68 | 24 | 35,72 | 0,3 | 7,62 | Picosegundo | – | – | – | – | – |
| 26,4 | 39,29 | 0,328 | 8,33 | – | PSLB | PLB | PLB | PLBE | PLB | |||
| 29,7 | 44,2 | 0,375 | 9,52 | – | – | PLB | PLB | PLBE | PLB | |||
| 33,7 | 50,15 | 0,43 | 10,92 | – | – | PLB | PLB | PLBE | PLB | |||
| 39 | 58,05 | 0,5 | 12,7 | – | – | PLB | PLB | PLBE | PLB | |||
| 42,8 | 63,69 | 0,562 | 14,27 | – | – | PLB | PLB | PLB | PLB | |||
| 45,3 | 67,41 | 0,595 | 15,11 | – | – | PLB | PLB | PLB | PLB | |||
| 47,1 | 70,09 | 0,625 | 15,88 | – | – | PLB | PLB | PLB | PLB | |||
| 51,2 | 76,19 | 0,687 | 17,45 | – | – | – | – | – | – | |||
| 55,3 | 80,3 | 0,75 | 19,05 | – | – | – | – | – | – | |||
| 8 5/8 | 8,625 | 219,08 | 24 | 35,72 | 0,264 | 6,71 | – | Picosegundo | – | – | – | – |
| 28 | 41,62 | 0,304 | 7,72 | Picosegundo | – | – | – | – | – | |||
| 32 | 47,62 | 0,352 | 8,94 | Picosegundo | PSLB | – | – | – | – | |||
| 36 | 53,57 | 0,4 | 10,16 | – | PSLB | PLB | PLB | PLBE | PLB | |||
| 40 | 59,53 | 0,45 | 11,43 | – | – | PLB | PLB | PLBE | PLB | |||
| 44 | 65,48 | 0,5 | 12,7 | – | – | PLB | PLB | PLBE | PLB | |||
| 49 | 72,92 | 0,557 | 14,15 | – | – | PLB | PLB | PLBE | PLB | |||
| 9 5/8 | 9,625 | 244,48 | 32,3 | 48,07 | 0,312 | 7,92 | Picosegundo | – | – | – | – | – |
| 36 | 53,57 | 0,352 | 8,94 | Picosegundo | PSLB | – | – | – | – | |||
| 40 | 59,53 | 0,395 | 10,03 | – | PSLB | PLB | PLB | PLBE | – | |||
| 43,5 | 64,73 | 0,435 | 11,05 | – | – | PLB | PLB | PLBE | PLB | |||
| 47 | 69,94 | 0,472 | 11,99 | – | – | PLB | PLB | PLBE | PLB | |||
| 53,5 | 79,62 | 0,545 | 13,84 | – | – | PLB | PLB | PLBE | PLB | |||
| 58,4 | 86,91 | 0,595 | 15,11 | – | – | PLB | PLB | PLB | PLB | |||
| 59,4 | 88,4 | 0,609 | 15,47 | – | – | – | – | – | – | |||
| 64,9 | 96,58 | 0,672 | 17,07 | – | – | – | – | – | – | |||
| 70,3 | 104,62 | 0,734 | 18,64 | – | – | – | – | – | – | |||
| 75,6 | 112,5 | 0,797 | 20,24 | – | – | – | – | – | – | |||
| 10 3/4 | 10,75 | 273,05 | 32,75 | 48,74 | 0,279 | 7,09 | Picosegundo | – | – | – | – | – |
| 40,5 | 60,27 | 0,35 | 8,89 | Picosegundo | PSB | – | – | – | – | |||
| 15,5 | 67,71 | 0,4 | 10,16 | – | PSB | – | – | – | – | |||
| 51 | 75,9 | 0,45 | 11,43 | – | PSB | PSB | PSB | PSBE | PSB | |||
| 55,5 | 82,59 | 0,495 | 12,57 | – | – | PSB | PSB | PSBE | PSB | |||
| 60,7 | 90,33 | 0,545 | 13,84 | – | – | – | – | PSBE | PSB | |||
| 65,7 | 97,77 | 0,595 | 15,11 | – | – | – | – | PSB | PSB | |||
| 73,2 | 108,93 | 0,672 | 17,07 | – | – | – | – | – | – | |||
| 79,2 | 117,86 | 0,734 | 18,64 | – | – | – | – | – | – | |||
| 85,3 | 126,94 | 0,797 | 20,24 | – | – | – | – | – | – | |||
| 11 3/4 | 11,75 | 42 | 62,5 | 0,333 | 8,46 | Picosegundo | – | – | – | – | – | |
| 47 | 69,94 | 0,375 | 20,24 | – | – | – | – | – | – | |||
| 54 | 80,36 | 0,435 | 8,46 | – | – | – | – | – | – | |||
| 60 | 89,29 | 0,489 | 9,53 | – | – | – | – | – | – | |||
| 65 | 96,73 | 0,534 | 11,05 | – | – | – | – | – | – | |||
| 71 | 105,66 | 0,582 | 14,42 | – | – | – | – | – | – | |||
| 13 3/8 | 13,375 | 339,73 | 48 | 71,43 | 0,33 | 8,38 | Picosegundo | – | – | – | – | – |
| 54,5 | 81,1 | 0,38 | 9,65 | – | PSB | – | – | – | – | |||
| 61 | 90,78 | 0,43 | 10,92 | – | PSB | – | – | – | – | |||
| 68 | 101,19 | 0,48 | 12,19 | – | PSB | PSB | PSB | PSB | PSB | |||
| 72 | 107,15 | 0,514 | 13,06 | – | – | PSB | PSB | PSB | PSB | |||
| 16 | 16 | 406,4 | 65 | 96,73 | 0,375 | 9,53 | Picosegundo | – | – | – | – | – |
| 75 | 111,61 | 0,438 | 11,13 | – | PSB | – | – | – | – | |||
| 84 | 125,01 | 0,495 | 12,57 | – | PSB | – | – | – | – | |||
| 109 | 162,21 | 0,656 | 16,66 | – | P | P | P | – | P | |||
| 18 5/8 | 18,625 | 473,08 | 87,5 | 130,21 | 0,435 | 11,05 | Picosegundo | PSB | – | – | – | – |
| 20 | 20 | 508 | 94 | 139,89 | 0,438 | 11,13 | PSL | PSLB | – | – | – | – |
| 106,5 | 158,49 | 0,5 | 12,7 | – | PSLB | – | – | – | – | |||
| 133 | 197,93 | 0,635 | 16,13 | – | PSLB | – | – | – | – | |||
| P-liso; S-Curto-linha; L-Longo-linha; Linha do B-suporte; Linha E-extrema | ||||||||||||
| Composições quimicas da tubulação de encaixotamento | |||||||||||
| Padrão | Categoria | Composições quimicas (%) | |||||||||
| ESPECS. 5CT DO API | J55 | C | Si | Manganês | P | S | Cr | Ni | Cu | Mo | V |
| K55 | 0,34~0,39 | 0,20~0,35 | 1,25~1,50 | ≤0.020 | ≤0.015 | ≤0.15 | ≤0.20 | ≤0.20 | / | / | |
| N80 | 0,34~0,38 | 0,20~0,35 | 1,45~1,70 | ≤0.020 | ≤0.015 | ≤0.15 | / | / | / | 0,11~0,16 | |
| L80 | 0,15~0,22 | ≤1.00 | 0,25~1,00 | ≤0.020 | ≤0.010 | 12,0~14,0 | ≤0.20 | ≤0.20 | / | / | |
| P110 | 0,26~0,395 | 0,17~0,37 | 0,40~0,70 | ≤0.020 | ≤0.010 | 0,80~1,10 | ≤0.20 | ≤0.20 | 0,15~0,25 | ≤0.08 | |
| Propriedades mecânicas de encaixotar a tubulação | |||||||
| Categoria | Tipo | Alongamento total sob a carga (%) | Renda a força (o minuto) | Força de rendimento (máxima) | Mpa do minuto da resistência à tração | Dureza máxima (HRC) | Dureza máxima (HBW) |
| J55 | - | 0,5 | 379 | 552 | 517 | - | - |
| K55 | - | 0,5 | 379 | 552 | 655 | - | - |
| N80 | 1 | 0,5 | 552 | 758 | 689 | - | - |
| N80 | Q | 0,5 | 552 | 758 | 689 | - | - |
| L80 | 1 | 0,5 | 552 | 655 | 655 | 23 | 241 |
| L80 | 9Cr | 0,5 | 552 | 655 | 655 | 23 | 241 |
| L80 | 13Cr | 0,5 | 552 | 655 | 655 | 23 | 241 |
| C90 | - | 0,5 | 621 | 724 | 689 | 25,4 | 255 |
| C95 | - | 0,5 | 655 | 758 | 724 | - | - |
| T95 | - | 0,5 | 655 | 758 | 724 | 25,4 | 255 |
| P110 | - | 0,6 | 758 | 965 | 862 | - | - |
| Q125 | Tudo | 0,65 | 862 | 1034 | 931 | - | - |
Nossa fábrica
Embalagem
Há provavelmente umas centenas de métodos diferentes para embalar uma tubulação, e a maioria deles têm o mérito, mas há dois princípios que são vitais para que todo o método trabalhe para impedir oxidar e de transporte do mar segurança. Nossa embalagem pode encontrar todas as necessidades dos clientes.
Tampões plásticos obstruídos nos dois lados de extremidades de tubulação
Deve ser evitado pela colocação de correias e pelo transporte de aço dano
Os sinais empacotados devem ser uniformes e consistentes
O mesmo pacote (grupo) da tubulação de aço deve ser veio da mesma fornalha.
A tubulação de aço tem o mesmo número da fornalha, a mesma categoria de aço, as mesmas especificações.
Processo da fabricação:
Equipamento:
