broca da haste
>
|
| Lugar de origem | Alemanha |
| Marca | ROSCHEN |
| Certificação | ISO, API |
| Número do modelo | AQ, BQ, NQ, QG, PQ/BQ3, NQ2, NQ3, NQTT, HQ3, HQTT, PQ3, PQTT, T2 46, T2 56, T2 66, T2 76, T2 86, T2 |
Broca Rod 1.5M 3M do QG do cabo HC do elevado desempenho, Φ88.9 x 77,8 x 5,5 milímetros
Roschen oferece uma linha completa de hastes de broca giratórias da especificação superior do API para o uso em equipamentos, de nossas hastes de broca apropriadas para um número de fabricantes principais que incluem o atlas Copco, de CP/Reichdrill, de Drilltech, de primeiro, Ingersoll-margem, Schramm, e mais equipamento de perfuração. Todas as hastes giratórias são fabricadas usando os materiais de alta qualidade da liga, e técnicas avançadas, assegurando o desempenho e a durabilidade excelentes.
As hastes de broca giratórias da especificação do API estão disponíveis em todo o tamanho, comprimento, e espessura de parede feitos sob encomenda, com uma variedade de conexões da linha e quaisquer configurações lisas da chave feita sob encomenda. Refira por favor o guia pedindo e o desenho correspondente da haste abaixo ao colocar uma ordem giratória da haste.
As hastes de broca giratórias alistadas no Web site são representante dos tamanhos os mais comuns da indústria e estilos. As hastes adicionais estão disponíveis a pedido. Não certo que rosqueiam você está correndo? Clique aqui para ver o guia de linha do API.
Para detalhes ou o auxílio pedindo adicional do perfil da linha, contacte por favor seu representante de Roschen.

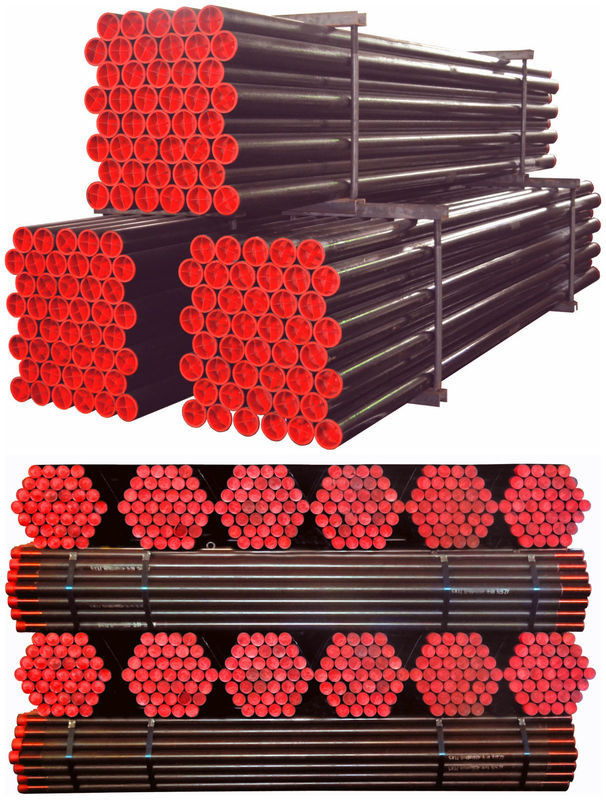

Broca Ros Φ88.9 x do QG 77,8 x 5,5 milímetros
Broca Rod Φ88.9 x de HC (QG) 77,8 x 5,5 milímetros 1,5 medidores, 3 medidores de broca Rod do cabo para o equipamento de perfuração
Broca (QG) Rod Φ88.9 x broca Rod do cabo de 77,8 x 5,5 milímetros para o equipamento de perfuração
As hastes de broca de ROSCHEN (HASTE de BROCA do QG) são todas fabricadas por máquinas do CNC. São feitos do aço de liga de alta qualidade com calor-tratado. Nós igualmente podemos produzir vários tamanhos dos tubos da embalagem. A tubulação de nossa broca do NC & do HC (QG)/hastes de broca tem o sharehold grande no mercado global.
| Especificações de Rod de broca do QG (milímetros) | |
| Rod OD/ID (milímetro) | 89/77.8 |
| Comprimento de Rod (m) | 1,5 ou 3 |
| Espessura de Rod | 5,6 |
| Peso de Rod (kg/m) | 11,51 |
| Comprimento da linha (milímetros) | 44,45 |
| Passo da linha (linha/polegada) | 3 |
| Altura do dente da linha da caixa | 0,76 |
| Altura do dente da linha do Pin | 0,88 |
| Ângulo do dente da linha (°) | 29° |
| Resistência elástica (KN) | 510 |
| Profundidade do furo (m) | 900 |
| Material | 30 CrMnSiA |
| Tratamento térmico | thermal do Inteiro-comprimento ou das extremidades processado |
| Torque máximo (kN.m) | 1356 |
| Força máxima da tensão (KN) | 400,3 |
| Resistência à tração máxima (MPA) | 960 |
| Profundidade máxima do núcleo (m) | 1500-1800 |
Especificação técnica de haste de broca do QG:
| Parâmetros básicos | |
| Profundidade da perfuração da teoria | 1500m |
| Diâmetro exterior | 88.9mm |
| Diâmetro interno | 77.8mm |
| Comprimento | 3m/10ft; 1.5m/5ft |
| peso para 3 a tubulação de broca do comprimento HC do medidor | 35 kg/pcs (3m) |
| Categoria do aço da matéria prima | XJY850 |
| Padrão | GB/T816-2008 |
| Tratamento | Tratamento térmico a tubulação inteira |
| Propriedade mecânica | Superior |
| RS850/RS950/XJY850 padrão - categoria de qualidade | |
| Resistência à tração (MPa) | 1060 |
| força de rendimento (MPa) | 1000 |
| Alongamento após a força final % | 18 |
| Dureza de superfície (Brinell) | 270~295 |
| Excentricidade (corrida-para fora radial) | 8% da espessura da tubulação |
| Composição quimica % | 10% |
| Composição RS850/RS950/XJY850 quimica | |
| C | 0,4 |
| Si | 0,21 |
| Manganês | 0,67 |
| P | 0,009 |
| Mo | 1,26 |
| S | 0,005 |
| Ni | 0,004 |
| Cr | 1,05 |
| Cu | 0,05 |
| Parâmetros técnicos de Ros de perfuração: | |
| A | Força de rendimento: 865Mpa |
| B | Resistência à tração: 960Mpa |
| C | Alongamento: 17,5% |
| D | Dureza do corpo da tubulação: 30/31 de HRC |
| E | Dureza do corpo da linha: 50HRC acima, as linhas masculinas e fêmeas são revestimento do fósforo do níquel |
| F | Vida da tubulação projetada para 7000meters |
| Parâmetros técnicos da broca Rod do cabo: | |||||||
| Não | Tamanho | OD (milímetro) | Identificação (milímetro) | Tipo da linha | Tratamento térmico | Matéria prima | Furo Profundidade |
| 1 | S56 | 53 | 44 | DCDMA | Deleite de calor inteiro da haste | 45MnMoB | 1000m |
| 2 | S59 | 55,5 | 46 | DCDMA | Deleite de calor inteiro da haste | 45MnMoB | 1000m 1200m |
| 3 | S75 | 71 | 61 | DCDMA | Deleite de calor inteiro da haste | 30CrMnSiA XJY850 RS950 |
1000m 1200m |
| 4 | S95 | 89 | 79 | DCDMA | Deleite de calor inteiro da haste | 30CrMnSiA XJY850 RS950 |
600m 1000m 1200m |
| 5 | S75A | 75 | 61 | DCDMA | Deleite de calor inteiro da haste | 30CrMnSiA XJY850 RS950 |
1500m 1300m |
| 6 | S95A | 95 | 79 | DCDMA | Deleite de calor inteiro da haste | 30CrMnSiA XJY850 RS950 |
600m 1000m 1200m |
| 7 | CBH | 44 | DCDMA | Deleite de calor inteiro da haste | 30CrMnSiA XJY850 RS950 | 2500m 2300m 3000m |
|
| 8 | CNH | 61 | DCDMA | Deleite de calor inteiro da haste | 30CrMnSiA XJY850 RS950 |
2500m 2300m 3000m |
|
| 9 | CNH (T) | 61 | DCDMA | Deleite de calor inteiro da haste | 30CrMnSiA XJY850 RS950 | 2500m 2300m 3000m |
|
| 10 | CHH | 78 | DCDMA | Deleite de calor inteiro da haste | 30CrMnSiA XJY850 RS950 |
1800m | |
| 11 | CSH | 127 | 114,3 | DCDMA | Deleite de calor inteiro da haste | S135 | 3000m |
| 12 | Bq | 55,6 | 46 | DCDMA | Deleite de calor inteiro da haste | 30CrMnSiA XJY850 RS950 |
2000m |
| 13 | NQ | 70,5 | 60,5 | DCDMA | Deleite de calor inteiro da haste | ZT850 | 2000m |
| 14 | QG | 89 | 77,8 | DCDMA | Deleite de calor inteiro da haste | 30CrMnSiA XJY850 S950 |
1500m |
| 15 | PQ | 114,3 | 103,2 | DCDMA | Deleite de calor inteiro da haste | ZT520 | 800m |
ROSCHEN que especializa-se no projeto e na fabricação de ferramentas de perfuração superiores do diamante para a engenharia do mundo: exploração geotécnical, exploração de mineração, exploração petrolífera e estação do hydrapower que rebocam o projeto (perfuração de núcleo do cabo e perfuração de núcleo do dobro-tubo). Nós poderíamos fornecer a qualidade superior e o serviço rápido.
1. haste de broca: BQ, NQ, QG, PQ, NANOWATT, HW, PICOWATT
2. tambor de núcleo: Bq, NQ, NQ2, NQ3, QG, HQ3, PQ, PQ3 & conjunto principal e conjunto
3. bocado de núcleo do diamante do Bq, do NQ, do QG, do PQ, do T2, do T6, etc., alargando o escudo & o bocado da sapata (syn. e superfície-grupo, PDC)
4. ferramenta da broca: içando a tomada, o giro da água, tubo & chave de câmara de ar ultrapassada, exterior, braçadeira do pé, etc.
