Introduções:

O Giroscópio-inclinômetro subdimensionado modelo de ROSCHEN RS-10 é o sistema recentemente desenvolvido, ele do giroscópio da terceira geração é um sistema multiponto do giroscópio direcional. A característica do sistema do giroscópio da terceira geração é que o diâmetro externo do tubo externo da resistência de pressão é somente 38mm, se o escudo térmico é adicionado, o diâmetro externo é 45mm, que fazem a escala da medida de sistema do giroscópio se tornam maiores e a acomodação da temperatura se torna mais largamente.

Entrementes pode tomar reinspecionar do curso do furo assim como de uma avaliação direcional do parâmetro da janela do corte da embalagem e da via de resguardo sob uma circunstância da interferência magnética.

2. Aplicação

(1) Whipstock-orientação, desviar do assunto velho dos poços.

(2) perfuração orientada para a engenharia de produção.

(3) poços do conjunto orientados, para a avaliação direcional sob o ambiente da interferência magnética que pode produziram pelos poços adjacentes.

contraprova da trajetória (de 4), medida da trajetória da perfuração dentro da embalagem.

3. Características principais

(1) usar o giroscópio de taxa flexível avançado e o acelerômetro flexível de quartzo como a ponta de prova da avaliação conduziu à avaliação rápida e aos dados exatos.

(2) busca matemática para a avaliação do norte e do tempo real sem alguma referência de superfície. O modelo é integrado; os dados menores da medida do ângulo são medida dignos, do tempo real e registro igualmente confiados.

(3) correção de deriva automática.

(4) melhor adaptação da medida, grande escala da medida da temperatura, resistência forte do estojo compacto ROSCHEN, pode medir a grande fonte ou a fonte pequena.

(5) comece acima prontamente, semi continuamente medição, medindo a taxa rapidamente.

(6) fornecer a medida magnética, mantendo-se longe da conexão parte ao cortar a janela da embalagem.

(7) examine a profundidade com a profundidade de guiamento do guincho do cabo.

(8) fornecendo dois tipos de 1 3/4' ‘e de 1 3/8" para a avaliação chave direcional do assento.

(9) operação simples, uso conveniente e confiança alta.

4. Características técnicas principais

(1) parâmetros examinados:
O ângulo de inclinação, o ângulo do azimute, a cara para o norte da ferramenta, a cara gravitacional da ferramenta e a parte inferior furam a temperatura (BHT).

(2) precisão da avaliação:

Ângulo de inclinação do poço: 0°~50° ≤±0.15°

50°~70° ≤±0.2°

Azimute: ≤ ±1.5° de 0~360° 1σ

Ângulo de cara gravitacional da ferramenta: 0~360° ≤ ±1.5°

Ângulo de cara para o norte da ferramenta: 0~360° ≤ ±3°

adaptação ambiental (de 3) circunstâncias:

Tolerância da temperatura: sem escudo térmico 100℃
com escudo térmico: 175℃
Resistência de pressão: 140MPa

Resistência de impacto: 700g, 0.5ms, 1/2Sine

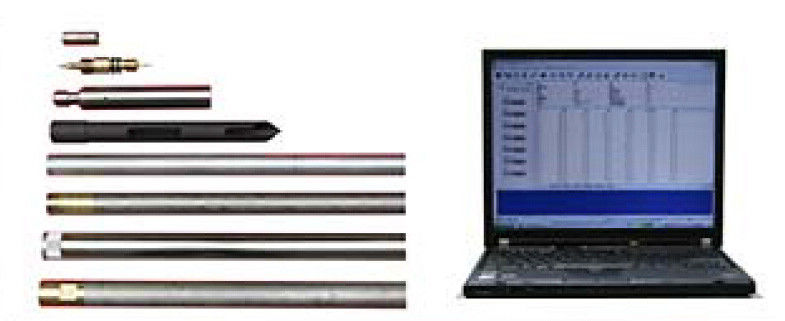

(4) diâmetro externo da dimensão física do tubo da detecção:
sem escudo térmico 38mm com escudo térmico 45mm

Comprimento do tubo da detecção: 1300mm

Comprimento do centralizador: 400mm

Comprimento de barras pesadas: 900mm, 1500mm (opcional)

Sapata de guia do modelo do padrão R ou do E

software da avaliação (de 5):
Sistema de V 2.0.0.0 Windows

(6) tipo e tempo da avaliação:

Avaliação da trajetória: Pro-contínuo, um ponto pelo minuto
Avaliação do sentido: único ponto ou multiponto

(7). Sistema de controlo de superfície:
Sistema de controlo compatível do giroscópio do fio.
