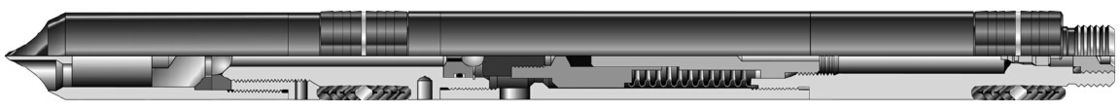

9-1/2 de” tambor de núcleo do óleo x 5-1/4” com junção de segurança, facilidades internas do ajuste do tambor

9-1/2 de” tambor de núcleo do óleo x 5-1/4” com junção de segurança, facilidades internas do ajuste do tambor

Tambores de núcleo da série do GH e do HD

Os tambores de núcleo resistentes do GH e do HD foram desenvolvidos para o torque alto, metragem longa que retira o núcleo em furos altamente afastados. Cortaram 2-1/8 ' e 5-1/8 ' núcleos do diâmetro, respectivamente. Construído solidamente da tubulação estrutural alta do aço de liga, os tambores de núcleo caracterizam uma virada da junção da ferramenta da segurança. Os tambores de HD incorporam conexões exteriores da linha do tubo do duplo standard para aumentar a força da ferramenta. Os tambores de retirada do núcleo de HD estão disponíveis no padrão 30 comprimentos de pé. Os tubos exteriores do GH podem ser juntados aos comprimentos de formulário 20 270ft (82m), e os tubos exteriores de HD podem ser juntados aos comprimentos de formulário a 360 ft (110m). Estes sistemas de retirada do núcleo são estabilizados inteiramente por estabilizadores integrais.

O sistema usa o sistema interurbano de (LDA) do ajuste da câmara de ar. A escala de ajuste larga de LDA facilita o afastamento exato da câmara de ar com relação ao bocado de núcleo, compensando a expansão térmica das câmaras de ar.

Características & benefícios

1. O conjunto de união opcional da segurança fornece uma conexão rosqueada bens que possa se quebrar facilmente no assoalho do equipamento para expedir a recuperação do núcleo. Os tambores padrão de HD têm um sub superior.

O conjunto do giro permite a rotação livre do máximo para taxas de penetração de manutenção e a recuperação lisa do núcleo. A lama corre através do tambor de núcleo é aperfeiçoada para controlar a hidráulica de retirada do núcleo e para manter a circulação.

O rolamento de pressão lubrificado lama com rolamentos de esferas moderados elimina a necessidade para a superfície que lubrifica dispositivos. Os rolamentos de esferas, não afetados pela temperatura ou pela pressão inferior do furo, permitem o furo quente ou as aplicações de alta pressão.

Uma tomada do relevo de pressão permite o operador circular um volume prescrito através do tambor de núcleo antes da retirada do núcleo, assegurando-se de que uma câmara de ar e um furo limpos antes de retirar o núcleo comecem.

Quando assentada na tomada do relevo, a bola de aço da gota desvia líquidos de perfuração através dos portos acima da câmara de ar, causando o fluxo da lama entre os tubos internos e exteriores. Isto minimiza a contaminação do núcleo e mantém a circulação ao bocado para a limpeza e refrigerar apropriados.

O sistema interurbano do ajuste permite o posicionamento correto da câmara de ar acima da cabeça do núcleo. Uma vasta gama de ajuste compensa facilmente a expansão térmica diferencial ao usar as câmaras de ar do alumínio ou da fibra de vidro.

Os estabilizadores da câmara de ar fornecem a estabilização a melhor e a rigidez melhorada dos tambores internos quando os tambores de núcleo longos são configurados.

Os estabilizadores exteriores do tubo fornecem um sub com nervuras para reduzir o tambor de núcleo/contato exterior do tubo contra a parede do wellbore, reduzindo o risco de diferencial que cola e que impede o desgaste prematuro do tambor de núcleo para estender a vida da ferramenta.

O indicador opcional do doce do núcleo permite a detecção imediata de bloquear o núcleo causando um aumento no standpipe. Pressão na superfície, assegurando-se de que os núcleos não sejam perdido devido à trituração, o piloto-tipo estabilizadores da sapata da câmara de ar a gama mais baixa da câmara de ar contra rolamento e os saques do bocado de núcleo ou do fim do bocado como um piloto para guiar o núcleo no coletor. A redução do bloqueio do núcleo é antecipada.

O coletor de núcleo padrão da mola com a identificação do grão do carboneto de tungstênio fornece a preensão em núcleos consolidados. Ao retirar a corda a parte inferior, o coletor da mola quebrará o núcleo e impedirá sua perda ao recuperar o tambor à superfície.

O tambor de HD é projetado ser usado em aplicações de retirada do núcleo do motor nas inclinações do furo que excedem 90 graus.

Operação

A. Preparing e verificação acima do trabalho antes de usar.

1. Deve ser certo que não há peixes ou outro do metal duramente.

2. Verificação acima sobre do tambor de retirada do núcleo.
• A linha da conexão e o anel da fricção do sub da segurança devem ser intactos e todos os anéis-O da selagem têm que não ser danificados.

• O conjunto do giro deve ser girado alisado.

• Não há umas deformações e umas falhas que afetam a força dos tambores internos ou exteriores que a linha de parafuso deve ser intacto.

• O coletor de núcleo seja usado deve ter a elasticidade apropriada. As grões do carboneto de tungstênio da camada de solda devem ser do tamanho uniforme e a cara da camada deve ser lisa.

• O O.D. do estabilizador tem para não ser maior do que o bocado de retirada do núcleo mas para não ser quatro milímetros menor do que ele.

3. Tambor de núcleo de montagem

• Quando o tambor de núcleo é montado, a bola de aço não está posta nela. Depois que o tambor estiver correndo na parte inferior do poço e da lavagem ao mesmo tempo, passada na bola através do furo interno no assento e então começa furar o núcleo.

• Levante acima a linha interna do tambor para retirar o núcleo do conjunto do prendedor junto com a linha exterior do tubo para abaixar o estabilizador (ou o bocal da diferença) no local bom pelo bocal do elevador. O tubo exterior é conectado ao bocado de retirada do núcleo e posto no furo bom como a maneira tropeçar no colar de broca quando for colado pela segurança desliza.

• Aperte o tambor interno pelo mandril. Sente-o na parte superior do tambor exterior e no parafuso fora do bocal do elevador. Conecte os tambores internos selecionados e a parte externa barrels em ordem como acima a maneira. Os tambores internos são parafusados sobre firmemente pelos tenazes de brasa chain.

• Depois que o sub da segurança e o conjunto do giro no equipamento são conectados à parte superior da câmara de ar, do mandril da tira e de mais baixo o tambor interno para fazer o pino da linha do sub da segurança ser conectado à caixa da linha dos tambores exteriores.

• A parte inferior do tipo do piloto da sapata da câmara de ar é 8 a 13 milímetros independentemente do ombro interno do bocado, se não do ajuste interurbano da verificação para fora.

B. Operação

1. Opere a tranquilidade na viagem e proiba a força repentina para impedir que a ferramenta balance violentamente.

2. Correndo a ferramenta lentamente quando encontrar o assento chave, a curva fechada ou a perfuração estreita no curso do tropeço dentro. Se é parada, deve alargar abaixo da perfuração outra vez com bocado de cone.

3. Quando a ferramenta estiver parada pela tomada da areia (ou por outro que cai dentro), deve circular a lama e girar a ferramenta de perfuração ao mesmo tempo para lavar para baixo.

4. Após a ferramenta que corre à parte inferior de bem, circule a lama inteiramente para lavar o tambor interno e a parte inferior fazem de bem, e então o ajuste da sensibilidade.
5. girar de repente no sentido reverso não é licença para impedir que a segurança esteja parafusada fora.

C. operação de retirada do núcleo
Mais baixa corda de perfuração lentamente para deixar o toque do bocado de retirada do núcleo a parte inferior do poço. Adote a velocidade de limitação do ponto baixo e a baixa pressão da perfuração (aproximadamente 5 KN) ao ensaio. Corra a ferramenta lisamente até que a parte inferior do poço coincida com a forma do bocado e ajuste então parâmetros gradualmente de retirada do núcleo da técnica aos dados recomendados.

D. Coring Operação

1. A broca deve alimentar regularmente e a pressão da broca deve ser aumentada gradualmente para evitar o oblíquo-deslizamento.

2. Proiba para correr restritamente a corda de broca sob a grande pressão da perfuração.

3. A alimentação da broca deve ser operada pelo perfurador principal ou pelo homem especial atribuído.

4. Circular e furar não devem ser derramados geralmente na operação de retirada do núcleo quando o bocado de retirada do núcleo não sair da parte inferior do poço a menos que um acidente.

E. Observação da operação de retirada do núcleo

1. Atenção à velocidade e à pressão rotatórias etc. da bomba no curso da operação de retirada do núcleo. Quando anômala a mudança ocorre, deve tratar ela resolutamente.

2. Se a pressão da bomba aumenta gradualmente e a velocidade rotatória diminui ao mesmo tempo mas a pressão da bomba retorna ao normal que levanta naquele tempo a corda de broca, o bocado de retirada do núcleo está vestido rasgado sob a situação geral e você deve cortar o núcleo e então tropeçar para fora.

3. Se a pressão da bomba aumenta de repente e a velocidade rotatória diminui obviamente ao mesmo tempo, esta situação prova que aquela o bocado de retirada do núcleo entra na formação macia e está envolvido pela argila e então você deve ajustar a pressão da perfuração.

4. Se a pressão da bomba aumenta e a velocidade rotatória não muda mas a pressão da bomba faz não as diminuições que levantam naquele tempo a corda de broca, o furo de água do bocado está obstruído acima em muitas situações. Se esta situação é incapaz de ser cancelado, deve cortar o núcleo e tropeçar para fora.

5. A pressão da bomba é grande acenada quando a velocidade rotatória for agora rápida, agora lento. A razão é que a formação dura está entrelaçada com delicado e assim que a pressão da perfuração deve ser ajustada.

6. A pressão da bomba torna-se baixa quando a velocidade rotatória diminuir obviamente e a operação de retirada do núcleo não tem mesmo nenhuma metragem da perfuração.

F. Núcleo Breaking e única conexão da tubulação

1. Picada de levantamento da broca lentamente na altura do núcleo que quebra com pagar a atenção para observar o calibre de indicador do peso. Se os aumentos de peso do cair de 50 a 150KN e retornam então ao normal imediatamente, ele são mostrados que o núcleo foi quebrado. Se os aumentos de peso do cair de 50 a 150 KN e para não retornar então ao normal, você pararem de levantar a corda de perfuração. Mantenha a força da tração para retirar o núcleo e aumente o caudal da lama para circular até que o núcleo esteja quebrado.

2. Se o peso do cair não aumentaria junto com a corda de broca de levantamento (exceda comprimento comprimido), você deve tropeçar para fora imediatamente.
3. Se uma única necessidade da tubulação de ser conectado, quebra o núcleo e introduz o pino de parada do turnplate para manter a corda de broca imóvel. Depois que uma única tubulação é conectada à corda de broca, mais baixa corda de broca lentamente na parte inferior do poço. Aumente então o peso um 10% mais grande da perfuração ~ 50% do que antes para fazer a inserção do núcleo do restante no prendedor do núcleo. Depois que corda de broca de levantamento e peso de retorno do cair a antes, turnplate e peso corridos da perfuração do aumento de gradualmente aos parâmetros recomendados.

Preste serviços de manutenção à instrução

1. Verifique acima se ou o conjunto do giro, câmara de ar, fora do tubo, do estabilizador, do bocado de retirada do núcleo e da linha da conexão.
2. Verifique acima da linha da conexão do conjunto do giro, o prendedor etc. interno e do núcleo afrouxa ou não.
3. carregamento

• Deve girar alisado.

• O afastamento ao longo do sentido axial não pode exceder cinco milímetros.

4. Junção de segurança

• Verifique acima do anel-O da selagem e mude sobre ele danificou.

• Deve ser a graxa antiferrugem limpada do depois de uso e da propagação na linha de parafuso.

5. O estabilizador deve ser reparado quando está vestido e rasgado até que o O.D. dele esteja quatro milímetros menores do que o bocado O.D.

6. A ferramenta de retirada do núcleo deve ser depois de uso limpo lavado. Espalhe a graxa antiferrugem em linhas de parafuso. As peças e as ferramentas auxiliares são lugar na caixa.

7. A ferramenta de retirada do núcleo não pode permitir para ser ram no curso do transporte assim como da carga ou do descarregamento e deve ser levantada e colocado lisamente.

Ao pedir, especifique por favor:

1. Nome e número da peça do conjunto

2. Tamanho do núcleo

3. O.D. e identificação do tambor exterior

4. O.D. e identificação do tambor interno

5. Tipos e tamanho dos estabilizadores

6. Conexão superior

Especificação da câmara de ar da fibra

Linha inferior do tubo exterior
