Ferramentas da amostra do solo do demonstrador da colher/equipamento teste rachados padrão do solo

Ferramentas da amostra do solo do demonstrador da colher/equipamento testes rachados padrão do solo


Demonstrador do SPT
Demonstrador rachado da colher
Demonstrador rachado do tubo do SPT
Demonstrador padrão do teste de penetração

Demonstrador rachado 2" da colher para a descrição lithological e a análise química

Demonstrador do solo do tambor rachado
Demonstrador do SPT
Colher rachada
Demonstrador do SPT
Demonstrador rachado da colher
Teste de penetração padrão (SPT)
Demonstrador padrão do teste de penetração

Investigação geotécnical
Teste de penetração padrão
Teste de penetração padrão (SPT)


O teste de penetração padrão (SPT) é um teste de penetração dinâmico in situ projetado fornecer a informação nas propriedades geotécnicais da engenharia do solo. O procedimento de teste é descrito no ISO 22476-3 do EN das BS do padrão britânico, em ASTM D1586 e em padrões australianos COMO 1289.6.3.1. Uma descrição detalhada do teste e do procedimento do SPT pode ser encontrada nos dados geotécnicais


Procedimento:

O teste usa um tubo grosso-murado da amostra, com um diâmetro externo de 50 milímetros e de um diâmetro interno de 35 milímetros, e um comprimento de ao redor 650 milímetros. Isto é conduzido na terra na parte inferior de uma perfuração por sopros de um martelo da corrediça com um peso de 63,5 quilogramas (140 libras) que caem com uma distância de 760 milímetros (30 dentro). O tubo da amostra é conduzido 150 milímetros na terra e então o número de sopros necessários para que o tubo penetre cada 150 milímetros (6 dentro) até uma profundidade de 450 milímetros (18 dentro) é gravado. A soma do número de sopros exigidos para os segundos e o terço 6 dentro. da penetração é denominado “a resistência padrão da penetração” ou o “N-valor”. Nos casos onde 50 sopros são insuficientes para a avançar com um intervalo de 150 milímetros (6 dentro) a penetração depois que 50 sopros são gravados. A contagem do sopro fornece uma indicação da densidade da terra, e é usada em muitas fórmulas geotécnicais empíricas da engenharia.

Finalidade:

A finalidade principal do teste é fornecer uma indicação da densidade relativa de depósitos granulados, tais como as areias e os cascalhos de que é virtualmente impossível obter amostras imperturbadas. O grande mérito do teste, e a razão principal para seu uso difundido são que é simples e barato. Os parâmetros da força do solo que podem ser pressupostos são aproximados, mas podem dar um guia útil nas circunstâncias à terra onde não pode ser possível obter amostras da perfuração de qualidade adequada como cascalhos, areias, sedimentos, argila que contém a areia ou o cascalho e rocha fraca. Nas circunstâncias onde a qualidade da amostra imperturbada é suspeita, por exemplo argilas muito sedimentosas ou muito arenosas, ou em argilas duras, é frequentemente vantajoso alternar a amostra com os testes de penetração padrão para verificar a força. Se as amostras são encontradas para ser perturbadas inaceitavelmente, pode ser necessário usar um método diferente para medir a força como o teste da placa. Quando o teste é realizado em solos granulados abaixo do nível de água subterrânea, o solo pode tornar-se afrouxado. Em determinadas circunstâncias, pode ser útil continuar a conduzir o demonstrador além da distância especificada, adicionando umas hastes de perfuração mais adicionais como necessário. Embora este não seja um teste de penetração padrão, e não deva ser considerado como tal, pode pelo menos dar uma indicação se o depósito é realmente tão frouxamente como o teste padrão pode indicar.

A utilidade de resultados do SPT depende do tipo do solo, com as areias de grãos finos que dão os resultados os mais úteis, com areias mais grosseiras e as areias sedimentosas que dão resultados razoavelmente úteis, e dos solos do argila e os gravelosos que rendem os resultados que podem ser muito mal representativos das condições verdadeiras do solo. Os solos em áreas áridas, tais como o Estados Unidos ocidental, podem exibir a cementação natural. Esta circunstância aumentará frequentemente o valor padrão da penetração.
O SPT é usado para fornecer resultados para a determinação empírica da susceptibilidade de uma camada da areia à liquefação do terremoto, com base na pesquisa executada pela semente de Harry, pelo T. Leslie Youd, e por outro.

Equipamento padrão da penetração

A fim realizar o teste de penetração padrão (SPT) a BS 1377: 9:1990 da parte. O auto martelo de viagem, a movimentação Ros do SPT e um demonstrador rachado do tubo são trabalhados junto.

O funcionamento básico do equipamento padrão da penetração do conjunto completo é como as seguintes mostras do esboço.

Descrição dos bens:

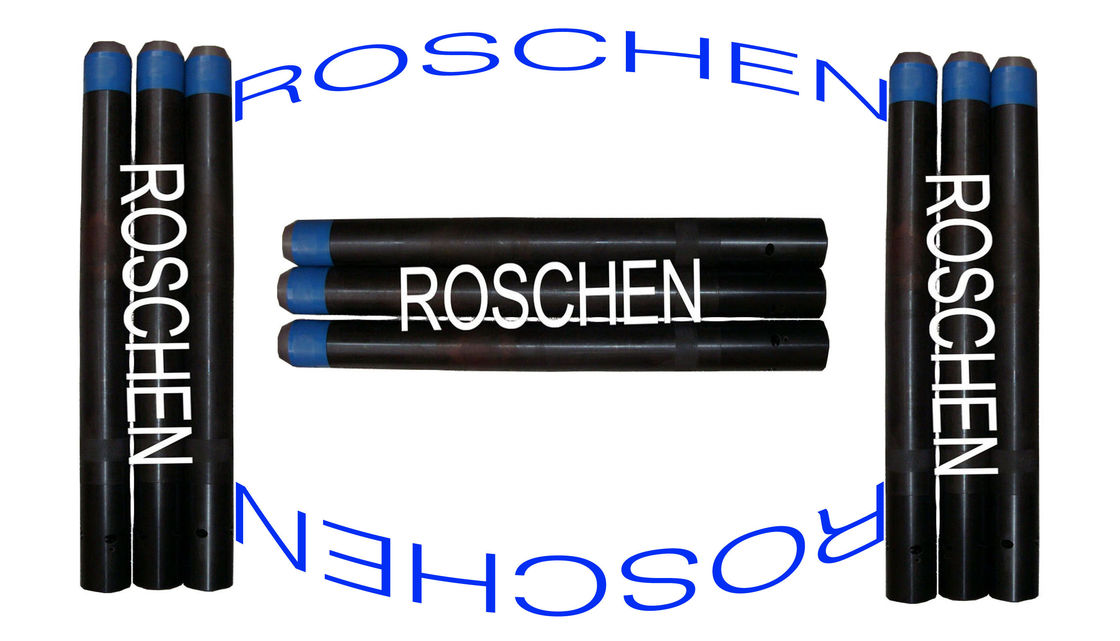

O demonstrador rachado do tubo do SPT é fazendo o teste de penetração padrão (SPT). Nós fabricamo-lo de acordo com BS 1377: Parte 9: 1990. Um adaptador superior da válvula de bola, um par de colheres rachadas, e uma sapata aberta do SPT compõem um conjunto completo do demonstrador do SPT. O tipo plástico e o tipo retentores do aço da cesta estão disponíveis. O adaptador da válvula de bola impede que a amostra esteja lavada fora do demonstrador quando o demonstrador é retirado da perfuração. Um cone de nariz de 60 graus e uma haste contínua longa com ponto de 60 graus estão disponíveis também. A conexão de parafuso no adaptador superior depende do tipo de hastes de broca que estão sendo usadas para conduzir o demonstrador, mas é mais frequentemente 1.1/2" B.S. Whitworth, NWY Rod, BW ou AW Rod.
Composição:
A colher rachada compõe da cabeça da colher da amostra, tubo rachado, adaptador do SPT, sapata do SPT, retentor da cesta.
Especificações:
Padrão rachado tubo demonstrador é 2" (50,8 milímetros) OD x 1.3/8" (34,9 milímetros) identificação x 18") (de 457mm/24" (610 milímetros) por muito tempo. Para condições de condução pesadas, o projeto resistente de “Tuflok” está disponível.
