Para casa
>
produtos
>
broca da haste
>
|
| Lugar de origem | China |
| Marca | ROSCHEN |
| Certificação | ISO |
| Número do modelo | 2", 3", 3 1/2”, 4", 5" |

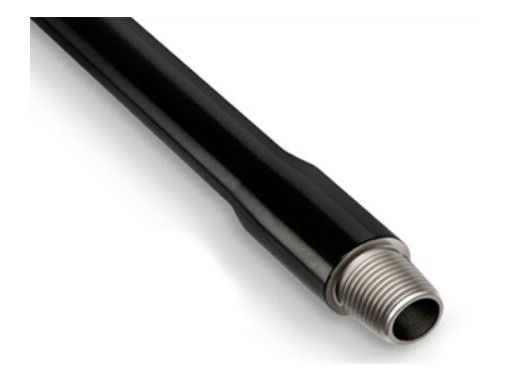

a ferramenta forjada 73mm articula a tubulação de broca de HDD para a perfuração de Trechless
| Nome | tubulação de broca horizontal da perfuração direcional (HDD) |
| Tipo | ROSCHEN |
| Luz alta: | ferramentas de furo direcional horizontais |
| ferramenta direcional horizontal da broca | |
| Características: | Vista - força de fadiga resistente/alta |
| Tipo: | Broca Rod de HDD |
| Uso: | Tubulação de broca para a máquina de furo direcional horizontal |
| Nome do produto: | Ferramentas de perfuração de HDD |
| Material: | 4140 |
| Categoria: | R780, G105 e S135 |
A tubulação de broca de HDD é a mais amplamente utilizada para a máquina de furo direcional horizontal. As junções da ferramenta da tubulação de broca de HDD principalmente upsetted e thicked. O material do corpo da tubulação é R780 ou o aço do nível superior após o endurecimento e a moderação e o material da junção são geralmente 37 CrMnMo ou 42 CrMo. O OD do corpo da tubulação está entre Φ 50-Φ 140.
Nós podemos fornecer todo o tipo dos produtos de acordo com exigências de cliente.
Hastes de broca de Roschen HDD para a máquina de furo direcional horizontal. Tenacidade de grande resistência, alta, elasticidade alta. Diâmetro de 42mm a 140mm. Comprimento de 0.5m a 9.6m. Categoria de aço: E75/R780, G105, S135. Nós podemos fazer as hastes de broca para máquinas de Vermeer, de caso, de bruxa da vala, de Drillto, de Gudeng, de Xugong HDD, tais como D16X20, D24X40, D50X100, D75, D80, D100, D130, JT1720, JT2720, JT2720 março I, JT4020, JT7020, API NC23-NC50, etc.
| Tamanho | Conexão | Dimensão da tubulação de furo | Moderação e extinguir | Min Bending Radius | Max Torque | ||||
| OD do tubo | Espessura de parede | OD das junções /upset | Comprimento de funcionamento | Peso | |||||
| (milímetro) | (milímetro) | (milímetro) | (milímetro) | (quilograma) | Categoria | (m) | Nanômetro | ||
| 50x2000mm | DH50 | 50 | 6,5 | 57 | 2000 | 20 | S135 | 29 | 3000 |
| 60X3000mm | DH60-1 | 60 | 6,5 | 66,7 | 3000 | 35 | S135 | 33 | 6300 |
| 60X3000mm | DH60-1 | 60 | 6,5 | 70 | 3000 | 35 | S135 | 33 | 6300 |
| 73X3000mm | NC23 (DH23) | 73 | 7,5 | 80 | 3000 | 45 | S135 | 45 | 13000 |
| 73x3000mm | NC26 (2 3/8IF) | 73 | 10 | 87 | 3000 | 55 | S135 | 51 | 16000 |
| 83X3000mm | D80 Firestick1 | 83 | 9 | 92 | 3000 | 58 | S135 | 65 | 18000 |
| 83x4500mm | D80 Firestick1 | 83 | 9 | 92 | 4500 | 84 | S135 | 65 | 18000 |
| 89X4500mm | NC31 (2 7/8IF) | 89 | 10 | 104,8 | 4500 | 100 | S135 | 72 | 24000 |
| Modelo Of o equipamento | Conexão | Dimensão da tubulação de furo | Moderação e extinguir | Min Bending Radius | Max Torque | ||||
| OD do tubo | Espessura de parede | OD das junções /upset | Comprimento de funcionamento | Peso | |||||
| (milímetro) | (milímetro) | (milímetro) | (milímetro) | (quilograma) | Categoria | (m) | Nanômetro | ||
| D7×11, D9X13 | Firestick 1 | 42 | 6,5 | 48 | 1829 | 12 | S135 | 29 | 2000 |
| D10X14, D10X15 | Firestick 1 | 42 | 6,5 | 48 | 3048 | 20 | S135 | 29 | 2000 |
| D16×20, D18×22 | Firestick 1 | 48 | 6,5 | 54 | 3048 | 23,5 | S135 | 30 | 3000 |
| D24X26 | Firestick 1 | 54 | 7 | 57 | 3048 | 25 | S135 | 31 | 4000 |
| D24×40 | Firestick 1 | 60,3 | 7,5 | 66,7 | 3048 | 35 | S135 | 33 | 6300 |
| D40X40 | Firestick 1 | 60,3 | 7,5 | 66,7 | 4572 | 50 | S135 | 33 | 6300 |
| D33×44, D36×50 | Firestick 1 ou 2 | 60,3 | 7,5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D33×44, D36×50 | Firestick 1 ou 2 | 60,3 | 7,5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36×50 | Firestick 1 | 60,3 | 7,5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D36×50 | Firestick 1 | 60,3 | 7,5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36×50 | Firestick 1 | 66,7 | 8 | 78 | 3048 | 40 | S135 | 40 | 9000 |
| D36×50 | Firestick 1 | 66,7 | 8 | 78 | 4572 | 55 | S135 | 40 | 9000 |
| D50×100/Uni60x70 | Firestick 1 | 73 | 10 | 83 | 3048 | 55 | S135 | 51 | 16000 |
| D50×100 | Firestick 1 | 73 | 10 | 83 | 4572 | 78 | S135 | 51 | 16000 |
| D50X100/D80×100 | Firestick 1 | 89 | 10 | 92 | 4572 | 96 | S135 | 72 | 18000 |
| D100×120 | Firestick 2 | 89 | 10 | 104 | 6096 | 130 | S135 | 72 | 24000 |
| D100×120 | Firestick 1 | 89 | 11,5 | 111,5 | 6096 | 150 | S135 | 80 | 27000 |
Parâmetros técnicos horizontais da tubulação de broca do furo direcional
