Halco RC400 Hammer Remet 4 em diâmetros de broca 127-136 mm
Halco RC400 Hammer Remet 4 em
Halco RC400 Hammer Remet 4 em diâmetros de broca 127-136 mm
Visão geral rápida:
O Halco RC400 foi projetado para oferecer desempenho máximo em aplicações de exploração e controle de nível.O invólucro do adaptador integral permite fácil acesso aos tubos de amostra de longa duração.O desempenho aprimorado decorre de um design simples e robusto que reduz os procedimentos de manutenção complicados, proporcionando menos tempo de inatividade e maior economia.
O RC400 também apresenta características de descarga aprimoradas do fluxo de ar de alta velocidade direcionado através da broca.Uma variedade de conexões de rosca estão disponíveis, incluindo opções para Remet e Metzke.O RC400 está equipado com um sistema Drill Bit Catcher integral para maior tranquilidade.Ele também possui um corpo de subadaptador para atender a maioria dos tubos de perfuração de parede dupla.
Os recursos de design do novo RC400 se combinam para proporcionar um aumento na ROP de perfuração, um aumento na vida útil e, o mais importante, uma maior qualidade de recuperação da amostra.
Diâmetros da broca de 127 - 136 mm (5" - 5 3/8").
Diâmetro da broca de colar de 189 mm (7 1/2”).
Adequado para operação em pressões de ar de 300-600 psi.
VISÃO GERAL DO MARTELO | ||||
Tipo de martelo | RC400 | |||
Número da peça | 600405 | 600407 | 600415 | |
haste | HalcoRC400 | HalcoRC400 | HalcoRC400 | |
Tópico Principal | Remet 4" | Metzke 4" | Metzke 4,5" | |
Diâmetro externo | 121 mm (4,764") | |||
Peso | 77kg | 77kg | 77kg | |
Comprimento da maquilhagem | 1306 mm (51,417") | |||
LISTA DE PEÇAS | ||||
Tipo de martelo | RC400 | RC400 | RC400 | |
haste | Remet 4" | Metzke 4" | Metzke 4,5" | |
Número do modelo | 600405 | 600407 | 600415 | |
Item | Descrição | Número da peça | ||
1 | Circlip | 777048 | ||
2 | 'Anel-O | 747120 | N / D | N / D |
3 | Tubo Conector | 604798 | 604804 | 604814 |
4 | Filtro de ar | 604476 | ||
5 | Adaptador Superior | 604598 | 604608 | 604812 |
6 | 'Anel-O | 768045 | ||
7 | Cone NRV | 604479 | ||
8 | Selo NRV | 748106 | ||
9 | Mola NRV | 760155 | ||
10 | Espaçador de Compressão | 604800 | ||
11 | anel de compressão | 604799 | ||
12 | 'Anel-O | 768217 | ||
13 | 'Anel-O | 747120 | ||
14 | Tubo de Amostra Superior | 604599 | ||
15 | 'Anel-O | 768213 | ||
16 | Vedação do Tubo de Amostra | 768148 | ||
17 | Forro | 604596 | ||
18 | Tubo de amostra inferior | 604597 | ||
19 | Pistão | 604595 | ||
20 | Cilindro | 604594 | ||
21 | Anel de pressão quadrado | 604801 | ||
22 | 'Anel-O | 601942 | ||
23 | bucha guia | 604657 | ||
24 | anel de pressão redondo | 783061 | ||
25 | 'Anel-O | 768043 | ||
26 | Anéis de Retenção de Bits | 604656 | ||
27 | mortalha | VEJA ABAIXO | ||
28 | Mandril | 604655 | ||
SK | Kit de serviço | SK73 | SK74 | SK74 |
RK | Kit de reparação | RK124 | RK125 | RK125 |
BROCAS | ||||||
Pedaço | Diâmetro | Enfrentar | Botões | Peso | ||
Número da peça | milímetros | polegada | Projeto | Modelo | quantidade | (kgs) |
Halco RC400 | ||||||
653469 | 127 | 5 | Drop Center | Abobadado | 12 x 16 mm / 2 x 13 mm | 14.1 |
653470 | 130 | 5 1/8 | Drop Center | Abobadado | 12 x 16 mm / 2 x 13 mm | 14.1 |
653471 | 133 | 5 1/4 | Drop Center | Abobadado | 12 x 16 mm / 4 x 13 mm | 14.3 |
653472 | 136 | 5 3/8 | Drop Center | Abobadado | 12 x 16 mm / 4 x 13 mm | 14.3 |
653486 | 189 | 7 1/2 | Drop Center | Abobadado | 16 x 16 mm / 10 x 13 mm | 36,5 |
mortalha | ||||||
Número da peça | Diâmetro externo | |||||
604602 | 125mm | |||||
604603 | 128mm | |||||
604604 | 131mm | |||||
604605 | 134mm | |||||
601423 | 187 mm |
Especificações dos Martelos RC ROSCHEN | |||||||||
Tamanho do Martelo | Martelo | Bit Shank | Código ROSCHEN | Faixa de furos (mm) | Diâmetro Externo (mm) | Comprimento (sem broca) mm | Peso (NW) kgs | Linha de conexão | Pressão no trabalho |
3" | RE531 | RE531 | ROS RC 30 | 84-100 | 81 | 1069 | 29 | 3" Remet | 1,0-3,0 MPa |
3" | RE035 | RE035 | ROS RC 35 | 84-105 | 85 | 1075 | 35 | 3" Remet | 1,0-3,0 MPa |
4 1/2" | RE004 | RE004 | ROS RC 40 | 111-127 | 107 | 1252 | 52 | 3,5"-4" Remet 4" Metzke | 1,0-3,0 MPa |

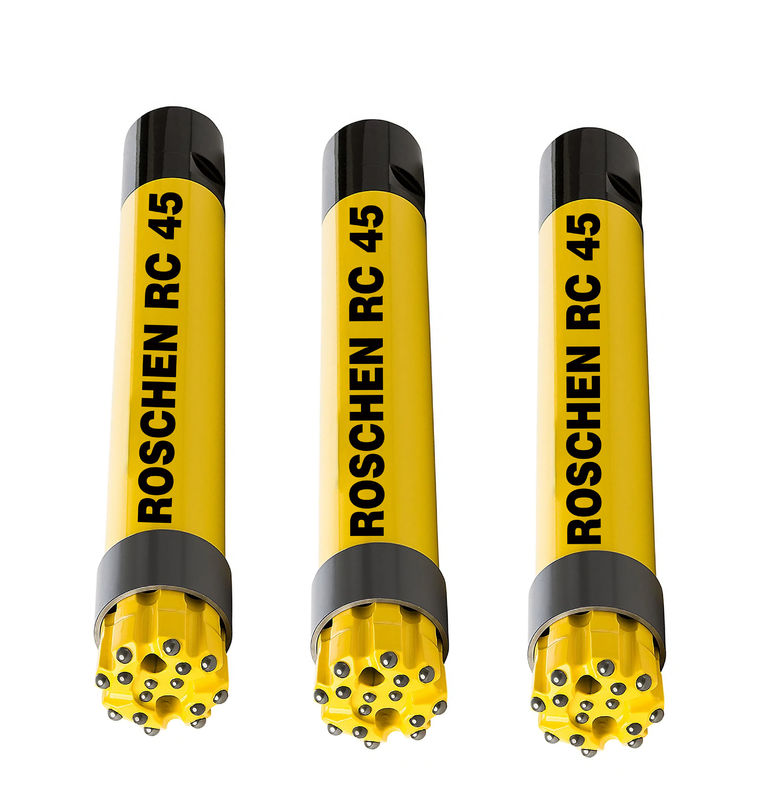

4 1/2" | RE540 | RE540 | ROS RC 45 | 111-127 | 107 | 1252 | 52 | 3,5"-4" Remet 4" Metzke | 1,0-3,0 MPa |
5" | RE040 | RE040 | ROS RC 50 | 113-130 | 109,5 | 1191 | 57 | 3,5"-4" Remet 4" Metzke | 1,0-3,0 MPa |
5" | RE542 | RE542 | ROS RC 50 | 113-130 | 109,5 | 1191 | 57 | 3,5"-4" Remet 4" Metzke | 1,0-3,0 MPa |
5" | RE543 | RE543 | ROS RC 50 | 120-135 | 116 | 1191 | 62 | 3,5"-4" Remet 4" Metzke | 1,0-3,0 MPa |
5" | RE545 | RE545 | ROS RC 50 | 122-135 | 117,5 | 1261 | 65 | 4"-4,5" Remet 4"-4,5" Metzke | 1,5-3,5 MPa |
5 1/2" | RE547 | RE547 | ROS RC 55 | 130-146 | 124,5 | 1270 | 71 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
5 1/2" | RE052 | RE052 | ROS RC 55 | 130-146 | 124,5 | 1270 | 71 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
5 3/4" | RE054 | RE054 | ROS RC 55 | 130-146 | 124,5 | 1270 | 85 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
5 3/4" | RE140 | RE140 | ROS RC 55 | 130-146 | 124,5 | 1270 | 85 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
5" | PR40 | PR40 | ROS RC 50 | 124-142 | 120,5 | 1362 | 80,5 | 3,5"-4,5" Remet 3,5"-4,5" Metzke | 1,5-3,5 MPa |
5 1/2" | PR52 | PR52 | ROS RC 55 | 126-142 | 121 | 1227 | 68,5 | 4"-4,5" Remet 4"-4,5" Metzke | 1,5-3,5 MPa |
5 1/2" | PR52R | PR52/PR52R | ROS RC 55 | 130-146 | 124 | 1225 | 65 | 4"-4,5" Remet 4"-4,5" Metzke | 1,5-3,5 MPa |
5 1/2" | PR54 | PR54 | ROS RC 55 | 135-150 | 130 | 1294 | 84,5 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
6" | MX5456 | MX5456 | ROS RC 60 | 136-150 | 132 | 1362 | 90 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
6"~6 1/2" | RC62/RC62R | RC62/RC62R | ROS RC 65 | 152-190 | 146 | 1320 | 110 | Como pedido | 1,5-3,5 MPa |
8" | RC82/RC82R | RC82/RC82R | ROS RC 80 | 190-250 | 180 | 1395 | 185 | Como pedido | 1,5-3,5 MPa |
10" | RC100/RC100R | RC100/RC100R | ROS RC 100 | 250-370 | 240 | 1528 | 328 | Como pedido | 1,5-3,5 MPa |
Notas: | |||||||||
Metzke, o fio Remet está disponível! | |||||||||
Qualquer haste de tipo especial de martelo RC estará disponível mediante solicitação. |
