Broca gêmea enorme universal do crescimento de Gardner-Denver

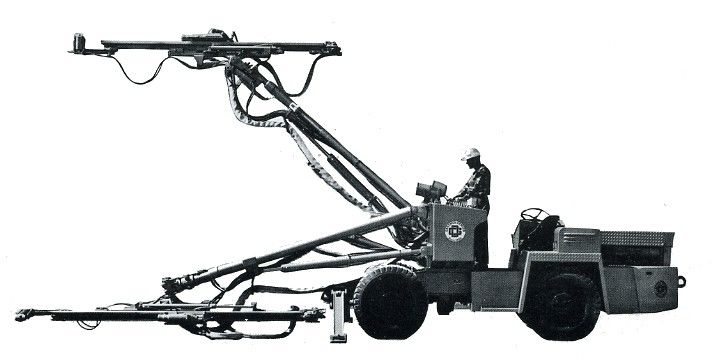

Equipamento de broca gêmeo enorme universal do crescimento de Gardner-Denver para furar furos paralelos
Equipamento de broca gêmeo enorme universal do crescimento de Gardner-Denver para furar furos paralelos
Versatilidade
O jumbo de Gardner-Denver é uma máquina de múltiplos propósitos, e não é restringido a somente uma função, tal como o furo de furos paralelos. O universal, como o nome implica, brocas queima cortes, V-cortes, cortes da cruz, stopes, furos do rocha-parafuso, etc.
Aspereza
A estrutura resistente caracteriza um quadro estrutural rígido de uma parte, eixos planetários resistentes, pneus largos da baixa pressão.
Maneabilidade
Uma direção de poder altamente eficiente combinada com a base de roda curto, reduz o raio da volta a um mínimo. Tipo automotivo direção que permite que o jumbo transporte perto da parede, sem medo de “travar o lado” como em caso da direção articulada. A densidade, o perfil baixo e a característica lateral do assento do operador permitem a máquina negociar os títulos tão pequenos quanto 10' (3,05 m) x largo 9' (2,7 m) elevações.
Altamente móvel, altamente flexível, o jumbo universal usam o projeto de bloco de apartamentos para dar-lhe a combinação de componentes e as opções que você quer. E como as circunstâncias e as atribuições mude assim que possa o jumbo.
Este transporte básico da broca pode ser posto a um número de tarefas da mineração montando várias combinações de componentes projetados do “bloco de apartamentos”.
TORNA MAIS PESADAS DIMENSÕES DO ● DAS ESPECIFICAÇÕES DO ●
Lista de componentes enorme universal do padrão:
1. Estrutura resistente
2. console de controle e contrapesos
3. guigas hidráulicas
4. bomba hidráulica modelo de JHPU
5. controles remotos da broca do modelo 1028560
6. modelo 154200 reservatório do lubrificador do óleo de rocha de 10 galões
7. equipamento da perfuração
Dois Rota-crescimentos modelo de JTI:
1. Dois Positioners modelo da DPT, 5' extensão da alimentação
2. Duas alimentações 2MSM120R modelo
3. Duas brocas PR55 modelo
Características e especificações de projeto:
1. Movimentação da 4-roda.
2. direção de poder.
3. freios de poder.
4. motor diesel de refrigeração ar do modelo F620912 W de Deutz.
5. 4 velocidades dianteiras/transmissão do reverso com escalas de velocidade opcionais.
6. projetores da perfuração em dispositivos bondes resistentes da vibração.
7. luzes transportando do portador.
8. o console de operador com as válvulas agrupadas para a operação conveniente.
9. tipo montagens hidráulicas do balanço-para fora da válvula para o acesso aos encaixes.
assento 10.Side.
11. escolha do grupo da água ou do oxy-catalizador, U.S.B.M. aprovado.
12. Válvulas de ar giratórias para o regulamento e o estrangulamento precisos da alimentação e da broca.
13. A pressão regulou válvulas de alimentação para circunstâncias à terra de variação.
14. Ar e calibres de pressão hidráulica com tampas protetoras.
15. 15:00 x 22,5 pneus de HRL
16. tanque do óleo de lubrificação de uma capacidade de 10 galões (37,8 iluminados.), com regulamento individual do fluxo do óleo às brocas, às alimentações e aos motores de ar
17. Guigas hidráulicas
18. Energia hidráulica sempre disponível do motor diesel ou do suprimento de ar externo.
19. Velocidade máxima 4,2 M.P.H. (7,4 km/hr.).
20. Gradeability - 35%.
21. Peso de funcionamento aproximado - 32.000 libras. (14.500 quilogramas.).
JT144/DPT
Combinação do crescimento e do Positioner
Parâmetros técnicos:
1. O crescimento de JTI-DPT e a combinação do Positioner são um rolo-sobre-tipo crescimento para a cobertura da cara completa
2. capacidade do derrubamento 360º; teste padrão da cobertura do completo-círculo; elimina pontos cegos
3. a rotação em ambos os sentidos permite que o chicote de fios da mangueira seja mantido claramente de dano ou da torção
4. o derrubamento alcança os furos mais baixos do dedo do pé na parte inferior da cara do túnel
5. o mecanismo completamente incluido da rotação impede que os restos bloqueiem o crescimento
6. Uma vasta gama de componentes, de alimentações, e de brocas da perfuração pode ser montada no crescimento; escolha do direito ou da montagem da mão esquerda; suporte vertical ou horizontal
7. operado hidraulicamente, controlado facilmente; para rápido e o POSITIVO que posicionam todos os cilindros inclua checkvalves PARA TRAVAR o crescimento na posição do grupo no caso do escapamento da perda de poder ou do líquido hidráulico
8. o positioner da broca pode SER REMOVIDO o do crescimento; a substituição pelas unidades conservadas em estoque reduz o tempo ocioso da máquina caro e ajuda a programas de manutenção
9. construção rígida; fornece uma montagem RÍGIDA para componentes da alimentação e da broca; Perfuração PRECISA; reduz o desgaste; as montagens alimentam mais por muito tempo e brocas maiores
10. manutenção simples; todas as junções de giro são lubrificadas facilmente ou SUBSTITUÍVEIS; segure a vida útil máxima de componentes principais
11. crescimentos múltiplos; diversas unidades podem ser combinadas em um único equipamento enorme para fornecer um teste padrão MÁXIMO da cobertura.
O crescimento de JTI 144 e Positioner da DPT usado como capacidades totais máximas inthese de um equipamento do resultado da unidade da combinação.
O ponto de pivô do crescimento na vista dianteira do suporte é mostrado como o seenfrom a cara da perfuração que olha a base do crescimento.
Teste padrão da cobertura de JTI-DPT como visto da base do crescimento que olha a cara thedrilling. Este paralelo-furo máximo das mostras do teste padrão da cobertura que furam a alimentação de alumínio withan do parafuso do escudo e um indeciso padrão furam. (Cada quadrado = 1foot ou 305 milímetros)
TABELA DOS PESOS | |||
Crescimento de JTI & Positioner da DPT sem uma extensão da alimentação | Crescimento de JTI & Positioner da DPT com uns 2 ft. (.61 m) extensão da alimentação | Crescimento de JTI & Positioner da DPT com uns 3 ft. (.91 m) extensão da alimentação | Crescimento de JTI & Positioner da DPT com uns 5 ft. (m) extensão da alimentação 1,5 |
2207 libras | 2185 libras | 2283 libras | 2305 libras |
1001 quilogramas | 991 quilogramas | 1036 quilogramas | 1046 quilogramas |
SÉRIE 2MSB
Alimentações do parafuso
para jumbos subterrâneos
Características da perfuração:
Construção áspera
A Web, o guia Shell da largo-maneira e 1-1/2 forte, extra-alta H.P. Em-Linha Motor proporcionam o serviço seguro… de grande resistência, escudo de alumínio de pouco peso.
Opção dos controlos a distância ou da válvula de controle integral
O motor de alimentação radial do pistão fornece uma pressão muito exatamente controlada da alimentação. Escolha o estilo de controle remoto ou a válvula e o punho de controle integral exatamente o motor. Jejua a velocidade do retorno da broca no controle reverso.
Comprimentos exatos do curso da broca
A série completa dos comprimentos do SHELL-e-parafuso para fornecer o curso exato da broca precisou para cada operação da perfuração.
Baixa manutenção
Fornecido pelo projeto da qualidade de Gardner-Denver em todos os rolamentos, selos, amortecedores, e prendedores mais a câmara de óleo incorporado da lubrificação da engrenagem.
Vasta gama de equipamento modular da perfuração de Gardner-Denver:
1. Shell de alumínio parafusa a alimentação e o motor
2. centralizadores do poder
3. vasta gama de modelos da broca
4. equipamento secional de Rod de broca em muitos tamanhos
5. broca Ros de um passe integral
6. unidades de controle remoto versáteis da válvula
7. controles de botão de pressão automatizados do ciclo da perfuração
8. Todos os tipos de Positioners, de crescimentos, e de sistemas da montagem
Parâmetros técnicos:
MODELO NÃO 2MSB144 da série 2MSB | L | T | Peso da montagem | Dimensões de envio encaixotadas | Peso de envio encaixotado | |||||
Comprimento total da montagem somente | Comprimento típico do curso | |||||||||
U.S. Polegadas | Métrica milímetro | U.S. Polegadas | Métrica milímetro | U.S. Libras. | Métrica quilograma | U.S. Polegadas | Métrica milímetro | U.S. Libras. | Métrica quilograma | |
183 | 4648 | 145 | 3683 | 328 | 148,8 | 14x17x193 | 356x432x4902 | 485 | 220 |
Broca de superfície:
1. Tubo plástico da água
2. maneiras de Nonstellited
3. extremidade fechado do mandril
Características:
1. Motor de ar da rotação com redução da engrenagem 10-1, torque da tenda 250 ft. libras.
2. a fricção livra os rolamentos
3. mandril de bronze do Reversible
4. extremidade pressurizada positivo do mandril
5. maneiras substituíveis
6. a integral abafa
7. exaustão ou substituição lateral
Exaustão da Parte-parte inferior, DBA 111 em 1 medidor em 90 libras por polegada quadrada (kPa 621)
8.Double apoiou o martelo reversível
Especificações:
1. Furo
5,5" Diam.
139 milímetros
2. escala do tamanho do furo
1-1/2” - 3-1/2” Diam.
38 milímetros - 89 milímetros Diam.
3. peso
320 libras.
145 quilogramas
4. mangueiras
Ar do martelo -” identificação 1-1/2., 38 milímetros
Ar da rotação - 1" identificação., 25 milímetros
Ar do sopro ou água 3/4" identificação., 19 milímetros
5. broca Rod
1. 1-1/4” encantam - 32 milímetros
2. 1-1/4” Rd., 32 milímetros
3. 1" Q.O., 25 milímetros
4. 1" encanta, 25 milímetros
