Desempenho forte e disponibilidade do martelo do salto quântico QL120 para para baixo a perfuração do furo
Ferramentas de perfuração da rocha de Copco do atlas -
Secoroc abaixo do equipamento do furo
Desempenho forte e disponibilidade
Nossa linha de produtos do salto quântico está disponível para aquelas que procuram um bom equilíbrio entre o desempenho forte e o custo. Esta linha de produtos era a primeira combinação híbrida da indústria da perfuração de válvula e o para baixo-furo valveless do ciclo do ar fura. Ajustando muitas avaliações de desempenho da indústria, a linha do salto quântico continua a oferecer o bom valor.
Especificações QL120 gerais | ||||
Modelo do martelo do salto quântico | Martelo do salto quântico QL120 | |||
Descrição do artigo | Padrão | Magro | ||
Inglês | Métrica | Inglês | Métrica | |
Conexão de tubulação padrão da broca (veja opções) | 6-5/8 pino do registro do API | 6-5/8 pino do registro do API | ||
Diâmetro externo (polegada & milímetros) | 11,2 | 285 | 10,75 | 273 |
Comprimento sem o bocado ombro a ombro (polegada & milímetro) | 72,3 | 1.837 | 72,3 | 1.837 |
Comprimento com o bocado estendido (polegada & milímetros) | 82 | 2.083 | 82 | 2.083 |
Comprimento com o bocado retraído (polegada & milímetro) | 80 | 2.032 | 80 | 2.032 |
Peso sem o bocado (libra & quilogramas) | 1.430 | 650 | 1.257 | 571 |
Backhead através dos planos (polegada) | 4 x 1 AF | 4 x 1 AF | ||
Tamanho de bocado mínimo (polegada & milímetros) | 12,25 | 311 | 12,25 | 311 |
Tamanho de bocado máximo (polegada & milímetro) | 22 | 559 | 22 | 559 |
Furo (polegada & milímetros) | 9,25 | 235 | 9,25 | 235 |
Peso do pistão (libra & quilograma) | 350 | 159 | 350 | 159 |
Curso (polegada & milímetros) | 5 | 127 | 5 | 127 |
Diferencial de pressão máximo (psig & barra) | 250 | 17 | 250 | 17 |
Diâmetro máximo do bloqueador (polegada & milímetros) | 0,75 | 19 | 0,75 | 19 |
Torque da composição (pé-. & nanômetro) | 12.000 | 16.248 | 12.000 | 16.248 |
Estilo da pata | QL120 | QL120 |
Consumo do ar do martelo do salto quântico QL120: | ||
Descrição | Padrão | |
barra 100 psi/6,9 (scfm & l/s) | 804 | 379 |
funde pelo minuto | 585 | |
barra 150 psi/10,3 (scfm & l/s) | 1.248 | 589 |
fundem pelo minuto | 695 | |
barra 200 psi/13,8 (scfm & l/s) | 1.680 | 792 |
fundem pelo minuto | 805 | |
barra 250 psi/17,2 (scfm & l/s) | 2.100 | 990 |
fundem pelo minuto | 915 | |
barra 300 psi/20,7 (scfm & l/s) | 2.508 | 1.183 |
fundem pelo minuto | 1.025 | |
barra 350 psi/24,1 (scfm & l/s) | 2.904 | 1.370 |
fundem pelo minuto | 1.135 | |
Acima das especificações/avaliações são baseados no ajuste inicial da fábrica. |
A pata pode estar disponível:
1) Pata Bulroc BR1 do diâmetro 64mm-70mm
2) Pata Halco MACH20 do diâmetro 70mm-95mm, BR2 de Bulroc
3) Pata COP32 do diâmetro 90mm-102mm, COP34, Halco MACH303, M30, DHD3.5, Bulroc BR3
4) Pata COP44 do diâmetro 105mm-152mm, DHD340, Halco MACH44, SD4, M40, QL40, Bulroc BR4
5) Pata COP54 do diâmetro 135mm-165mm, DHD350R, COP54, Halco MACH50, SD5, M50, QL50, Bulroc BR5
6) Pata COP64 do diâmetro 152mm-254mm, DHD360, SD6, M60, QL60, Bulroc BR6
7) Pata COP84 do diâmetro 203mm-330mm, DHD380, SD8, QL80
8) Pata SD10 do diâmetro 254mm-380mm, Numa100
9) Pata DHD1120 do diâmetro 305mm-508mm, SD12, N120, N125
10) Pata SD15 do diâmetro 405mm-864mm, SD18
11) VKP80, VKP95, CIR90, CIR100, CIR110, CIR150, CIR200…
Nós podemos igualmente fornecer martelos dos produtos relacionados DTH, sistema de ODEX, sistemas simétricos, sistemas da perfuração do bloco da corrediça, etc. e de perfuração de DTH as tubulações para o vário registro do API da linha, o API SE, BECO, etc.
Bocados de botão de DTH:
Característica:
1. O bocado de botão é conhecido para sua resistência de desgaste alta em meio-duro às formações de rocha abrasivas duras (entre dos 260 MPa a força compressiva do MPa 200 a). Caracterizando inserções esféricas do carboneto de tungstênio que é sabido para ter a configuração forte contra a fratura do carboneto.
2. Recomendado para eliminar o desvio do furo
3. Derivação e escavação de um túnel amplamente utilizadas
4. O projeto da cara do bocado é ideal para meio-duro à rocha abrasiva dura
A pata pode estar disponível:
Bocados de botão R25/R32: 41mm a 115mm
Bocados de botão T38/R38: 57mm a 89mm
Bocados de botão T45: 70mm a 105mm
Bocados de botão T51: 89mm a 127mm
Bocados de botão ST58: 89mm a 127mm
Bocados de botão GT60: 102mm a 152mm
Bocados de botão EL68: 115mm a 152mm
Bocados de botão ST68: 115mm a 152mm
Forma dos botões: Abobadado, esférico, parabólico (semi-balístico), balístico
Forma da cara: Cara lisa, centro da gota, uni-cara;
Tipo da saia: O Normal, retrai, retrai em linha reta a cara

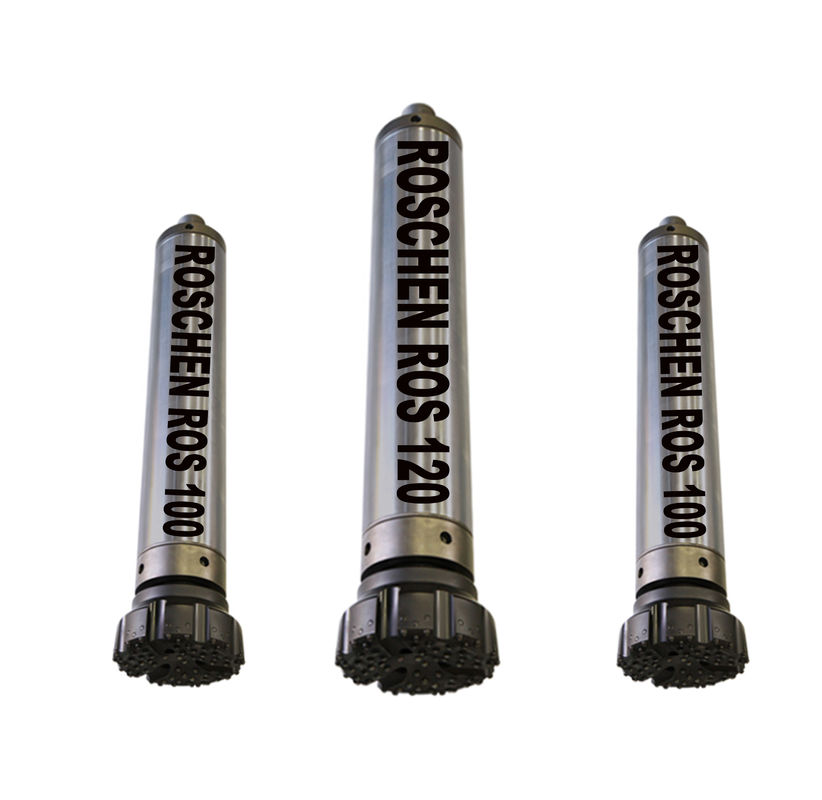

ROSCHEN DTH martela especificações | |||||||
Tamanho do martelo | Pata do bocado | Código de ROSCHEN | Linha da conexão | Bocado apropriado | Pressão de funcionamento | Consumo do ar | |
2" | BR2 | EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 22 DO EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 11 | Caixa RD50 | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
1.0Mpa | 4m3/min | ||||||
1.4Mpa | 5m3/min | ||||||
3" | DHD3.5 | Explorador de saída de quadriculação 32 | API 2 3/8" registro | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
COP32/COP34 | |||||||
M30 | 1.5Mpa | 9m3/min | |||||
4" | DHD340 | Explorador de saída de quadriculação 34 | API 2 3/8" registro | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3/min | |||||
M40 | 2.4Mpa | 15m3/min | |||||
5" | DHD350 | EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 54 DO EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 52 | API 2 3/8" registro de Reg/API 3 1/2” | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3/min | |||||
M50 | 2.4Mpa | 23m3/min | |||||
6" | DHD360 | EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 64 DO EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 62 | Registro do API 3 1/2” | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3/min | |||||
M60 | 2.4Mpa | 28.5m3/min | |||||
8" | DHD380 | EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 84 DO EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 82 | Registro do API 4 1/2” | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3/min | |||||
SD8 | 2.4Mpa | 34m3/min | |||||
M80/M85 | |||||||
10" | SD10 | Explorador de saída de quadriculação 100 | API 6 5/8" registro | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
Numa100 | 1.8Mpa | 40m3/min | |||||
Explorador de saída de quadriculação 100 | 2.4Mpa | 55m3/min | |||||
12" | DHD1120 | Explorador de saída de quadriculação 120 | API 6 5/8" registro | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
SD12 | 1.8Mpa | 56m3/min | |||||
Numa120 | 2.4Mpa | 78m3/min | |||||
Notas: Todo o tamanho especial de bocados de DTH estará disponível por pedidos. | |||||||
Metzke, linha de Remet está disponível! |
FAQ
Termos & condições de pedir:
Garantia da qualidade:
Nossos produtos são feitos do aço de alta qualidade e todas as peças de sobressalentes são inspecionadas restritamente antes de enviar. Nós temos rapidamente respostas para suas queixa e sugestão.
Pacote:
Usando caixas e a pálete dobra-de madeira para que o pacote proteja os produtos e evitem o dano durante o transporte. Igualmente nós podemos personalizar o pacote de acordo com seus pedidos especiais.
Tempo de produção:
Geralmente necessidade 15-25 dias
Transporte:
Pelo ar, por expresso ou pelo mar de acordo com seus pedidos.
1. Métodos do pagamento:
T/T (transferência telegráfica) ou Western Union ou L/C na vista
2. Tempo de manipulação para uma ordem
Baseado na quantidade da ordem, normalmente toma 20 dias para a produção.
em 3 dias de trabalho após ter recebido o pagamento avançado
3. Maneira do transporte
Ordem da amostra: nós sugerimos o correio expresso como DHL/UPS/TNT/FEDEX ou pelo ar
Pedido em grandes quantidades: nós sugerimos pelo ar ou pelo mar.
4. Controle da qualidade
Nós temos nosso próprio QC experiente.
Haverá uma inspeção e uns testes restritos para cada ordem antes de enviar para fora.
5. Após serviços:
a. Nossa equipe das vendas resposta para sua pergunta dentro de 24 horas (os feriados excluídos)
b. O suporte laboral estará disponível dentro em qualquer altura que
6. Qualidade & serviço:
A. Haverá uma inspeção e uns testes restritos para cada ordem antes de enviar para fora.
B. Nossas vendas team e o suporte laboral resposta para sua pergunta dentro de 24 horas através do skype: ROSCHEN.TOOL e WhatsApp/Wechat: +86-13764195009
A substituição de C. Livre fornecerá uma vez que a falha confirmada causada ou nossa qualidade de produto; Não satisfeito com um reembolso.
