Bocados de botão da pata DTH de QL30 QL40 QL50 QL60 QL80 para a perfuração de DTH
A ferramenta de perfuração de DTH é amplamente utilizada na engenharia da mineração subterrânea, das pedreira, a hidráulica e do Hidro-poder, perfuração do poço de água, exploração mineral, ancorando a perfuração do furo, engenharia geotérmica, escavação do metro, uma outra engenharia civil. tem a vantagem do nivelamento alto, parede do furo, altamente rígidas lisos da haste e o martelo de broca, o independente da pressão axial alta, o nenhum limite de profundidade da perfuração, baixo custo dos dispositivos e facilidade a manter. No furo de perfuração de dia.105mm-dia.500mm, uma abundância das ferramentas de perfuração de DTH é usada.
Características:
1. O bocado de botão é conhecido para sua resistência de desgaste alta em meio-duro às formações de rocha abrasivas duras (entre dos 260 Mpa a força compressiva do Mpa 200 a). Caracterizando inserções esféricas do carboneto de tungstênio que é sabido para ter a configuração forte contra a fratura do carboneto.
2. Recomendado para eliminar o desvio do furo.
3. Derivação e escavação de um túnel amplamente utilizadas.
4. O projeto da cara do bocado é ideal para meio-duro à rocha abrasiva dura.
| QL30, QL40, QL50, QL60, especificações do bocado de QL80 DTH | ||||||
| Bocados da pata de QL | Diâmetro do bocado (milímetros) | Diâmetro do bocado (polegada) | Mangueira de ar | Botões do calibre | Botões dianteiros | Número da peça |
| QL30 | 85 | 3 11/32" | 2 | 6×φ13 | 4×φ12 | QL30-85 |
| 90 | 3 1/2” | 2 | 6×φ14 | 4×φ12 | QL30-90 | |
| 95 | 3 3/4" | 2 | 6×φ14 | 4×φ13 | QL30-95 | |
| 100 | 3 7/8" | 2 | 8×φ12 | 6×φ12 | QL30-100 | |
| 105 | 4 1/8" | 2 | 8×φ13 | 6×φ12 | QL30-105 | |
| QL40 | 105 | 4 1/8" | 2 | 6×φ14 | 5×φ13 | QL40-105 |
| 110 | 4 1/4" | 2 | 7×φ13 | 6×φ13 | QL40-110 | |
| 115 | 4 1/2” | 2 | 7×φ14 | 6×φ13 | QL40-115 | |
| 120 | 4 3/4" | 2 | 8×φ14 | 6×φ14 | QL40-120 | |
| 127 | 5 | 2 | 8×φ14 | 7×φ14 | QL40-127 | |
| QL50 | 133 | 5 1/4" | 2 | 7×φ16 | 6×φ14 | QL50-130 |
| 140 | 5 1/2” | 2 | 7×φ18 | 7×φ14 | QL50-140 | |
| 146 | 5 3/4" | 2 | 8×φ18 | 7×φ14 | QL50-146 | |
| 152 | 6" | 2 | 8×φ18 | 8×φ14 | QL50-152 | |
| 165 | 6 1/2” | 2 | 8×φ18 | 8×φ16 | QL50-165 | |
| QL60 | 152 | 6" | 2 | 8×φ16 | 8×φ16 | QL60-152 |
| 165 | 6 1/2” | 2 | 8×φ18 | 8×φ16 | QL60-165 | |
| 178 | 7" | 2 | 8×φ18 | 8×φ18 | QL60-178 | |
| 190 | 7 1/2” | 3 | 9×φ18 | 9×φ16 | QL60-190 | |
| 203 | 8" | 3 | 9×φ18 | 9×φ18 | QL60-203 | |
| QL80 | 195 | 7 11/16 | 3 | 9×φ18 | 9×φ16 | QL80-195 |
| 203 | 8" | 3 | 9×φ18 | 9×φ18 | QL80-203 | |
| 216 | 8 1/2” | 2 | 10×φ18 | 12×φ16 | QL80-216 | |
| 254 | 10" | 3 | 11×φ18 | 17×φ16 | QL80-254 | |
| 305 | 12" | 4 | 12×φ18 | 29×φ16 | QL80-305 | |
| Especificações dos bocados de ROSCHEN DTH | ||||
| Tamanho do martelo | Diâmetro dos bocados | Pata | CÓDIGO DE ROSCHEN | |
| Métrica | Polegada | |||
| 1" | 64mm-70mm | 2 1/2” - 2 3/4" | BR1 | Explorador de saída de quadriculação 11 |
| 2" | 70mm-95mm | 2 3/4" - 3 3/4" | MACH20/BR2 | Explorador de saída de quadriculação 22 |
| 3" | 90mm-102mm | 3 1/2” - 4" | COP32/COP34/MACH303 | Explorador de saída de quadriculação 32 |
| M30/DHD3.5/BR3 | Explorador de saída de quadriculação 34 | |||
| 4" | 105mm-152mm | 4 1/8" - 6" | COP44/DHD340/MACH44 | Explorador de saída de quadriculação 42 |
| SD4/M40/QL40 | Explorador de saída de quadriculação 44 | |||
| 5" | 133mm-165mm | 5 1/4" - 6 1/2” | COP54/DHD350R/MACH50 | Explorador de saída de quadriculação 52 |
| SD5/M50/QL50/BR5 | Explorador de saída de quadriculação 54 | |||
| 6" | 152mm-254mm | 4 1/8" - 10" | COP64/DHD360/SD6 | Explorador de saída de quadriculação 62 |
| M60/QL60/Bulroc BR6 | Explorador de saída de quadriculação 64 | |||
| 8" | 203mm-330mm | 8" - 13" | COP84/DHD380/SD8 | Explorador de saída de quadriculação 82 |
| QL80/M80/M85 | Explorador de saída de quadriculação 84 | |||
| 10" | 254mm-380mm | 10" - 15" | SD10 | Explorador de saída de quadriculação 100 |
| NUMA100 | ||||
| 12" | 305mm-508mm | 12" - 20" | DHD1120/SD12 | Explorador de saída de quadriculação 120 |
| NUMA120/NUMA125 | ||||
| Notas: Todo o tamanho especial de bocados de DTH estará disponível por pedidos. | ||||
| Metzke, linha de Remet está disponível! | ||||

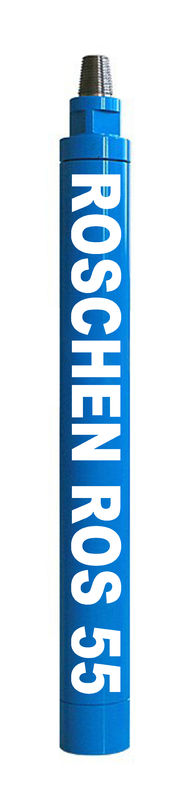

| ROSCHEN DTH martela especificações | |||||||
| Tamanho do martelo | Pata do bocado | Código de ROSCHEN | Linha da conexão | Bocado apropriado | Pressão de funcionamento | Consumo do ar | |
| 2" | BR2 | EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 22 DO EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 11 | Caixa RD50 | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
| 1.0Mpa | 4m3/min | ||||||
| 1.4Mpa | 5m3/min | ||||||
| 3" | DHD3.5 | Explorador de saída de quadriculação 32 | API 2 3/8" registro | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
| COP32/COP34 | |||||||
| M30 | 1.5Mpa | 9m3/min | |||||
| 4" | DHD340 | Explorador de saída de quadriculação 34 | API 2 3/8" registro | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
| COP44 | |||||||
| QL40 | |||||||
| SD4 | 1.8Mpa | 10m3/min | |||||
| M40 | 2.4Mpa | 15m3/min | |||||
| 5" | DHD350 | EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 54 DO EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 52 | API 2 3/8" registro de Reg/API 3 1/2” | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
| COP54 | |||||||
| QL50 | |||||||
| SD5 | 1.8Mpa | 15m3/min | |||||
| M50 | 2.4Mpa | 23m3/min | |||||
| 6" | DHD360 | EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 64 DO EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 62 | Registro do API 3 1/2” | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
| COP64 | |||||||
| QL60 | |||||||
| SD6 | 1.8Mpa | 20m3/min | |||||
| M60 | 2.4Mpa | 28.5m3/min | |||||
| 8" | DHD380 | EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 84 DO EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 82 | Registro do API 4 1/2” | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
| COP84 | |||||||
| QL80 | 1.8Mpa | 26m3/min | |||||
| SD8 | 2.4Mpa | 34m3/min | |||||
| M80/M85 | |||||||
| 10" | SD10 | Explorador de saída de quadriculação 100 | API 6 5/8" registro | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
| Numa100 | 1.8Mpa | 40m3/min | |||||
| Explorador de saída de quadriculação 100 | 2.4Mpa | 55m3/min | |||||
| 12" | DHD1120 | Explorador de saída de quadriculação 120 | API 6 5/8" registro | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
| SD12 | 1.8Mpa | 56m3/min | |||||
| Numa120 | 2.4Mpa | 78m3/min | |||||
| Notas: Todo o tamanho especial de bocados de DTH estará disponível por pedidos. | |||||||
| Metzke, linha de Remet está disponível! | |||||||
FAQ
Termos & condições de pedir:
1. Termos do pagamento:
T/T (transferência telegráfica) ou Western Union
2. Condição de entrega:
Baseado na quantidade da ordem, normalmente toma 10 dias para a produção.
Somente 2 ou 3 dias se nós temos o estoque em seu tamanho do pedido.
3. Transporte:
Ordem da amostra: nós sugerimos o correio expresso ou pelo ar
Pedido em grandes quantidades: nós sugerimos pelo ar ou pelo mar.
4. Qualidade & serviço:
A. Haverá uma inspeção e uns testes restritos para cada ordem antes de enviar para fora.
B. Nossas vendas team e o suporte laboral resposta para sua pergunta dentro de 24 horas através do skype: ROSCHEN.TOOL e WhatsApp/Wechat: +86-13764195009.
A substituição de C. Livre fornecerá uma vez que a falha confirmada causada ou nossa qualidade de produto; Não satisfeito com um reembolso.
