Martelo de alta pressão da perfuração de rocha DTH, martelo do Downhole com válvula de aspiração
Martelo de alta pressão do martelo DHD350 da perfuração de rocha DTH, martelo do Downhole com válvula de aspiração
Martelo de alta pressão da perfuração de rocha DTH, martelo do Downhole com válvula de aspiração
5 polegadas COP54, martelo de alta pressão da perfuração de rocha DTH da pata de DHD350R com válvula de aspiração
Bocados de broca
Selecionando o bocado direito
Roschen tem uma escala detalhada dos bocados de broca de DTH para combinar todas as aplicações concebíveis.
Cada bocado é feito do aço de liga da qualidade, e foi precisão feito à máquina para produzir um corpo perfeito, para aquecer-se - tratado à dureza exigida, dada a compressão de superfície para a resistência da fadiga, e cabida com os botões da precisão fabricou a em-casa.
Cinco projetos básicos estão disponíveis: Bocado do corpo convexo, horizontalmente dianteiro, do bocado da velocidade, o côncavo, e do Rocket. Estes são projetados para pedidos específicos para todos os tipos da rocha, dureza e a vida do bocado das circunstâncias e a taxa de penetração são os critérios os mais importantes em selecionar o bocado direito para uma aplicação particular.
Na maioria dos casos, o foco está na produtividade, assim que as características da remoção dos cortes rápidos do SpeedBit e projetos convexos/balísticos são preferíveis, assegurar os botões são cortar limpo, com o mínimo de recrushing.
Em formações duras e abrasivas, contudo, o projeto dianteiro liso oferece a melhor vida do bocado, ter o calibre forte enfileira com os grandes botões esféricos que são fáceis de regrind e manter. O bocado da velocidade oferece a produtividade melhorada com o mesmo calibre que a parte dianteira lisa, mas com os botões balísticos na parte dianteira para uma penetração mais rápida. Uma alternativa é o projeto côncavo com botões esféricos.
O bocado de Rocket pode ser vestido com os botões balísticos para o uso no delicado às formações duras médias onde a rocha fraturada pode ser esperada, ou pode ser fornecido com os botões esféricos para formações duras e abrasivas.
Os bocados são fabricados para combinar todos os diâmetros de martelos de Secoroc.
É um tipo do martelo alto valveless da pressão de ar DTH com válvula de aspiração.
O martelo da rocha tem as vantagens companheiras:
1: Distribuição de ar Valveless. mais seguro.
2. O impacter da rocha é projeto simples do pistão, longa vida.
3. Transfter mais eficiente da energia, velocidade mais rápida da perfuração, mais baixo consumo do ar e mais baixo consumo de petróleo.
4. menos peças internas, estrutura simples, longa vida, menos falha e mais fácil manter porque todas as peças são calor - tratado.
5. Fácil desmontar porque o sub superior, o mandril da movimentação e o cilindro externo são linha conectada da multi-etapa.
Pata do martelo disponível:
1. Série da pata do BR: BR1, BR2, BR3;
2. série da pata da bobina: Cop32, Cop34, Cop44, Cop54, Cop64, Cop84;
3. série da pata de DHD: DHD3.5, DHD340, DHD350, DHD360, DHD380;
4. série da pata do SD: SD4, SD5, SD6, SD8, SD10, SD12, SD15, SD18;
5. série da pata da missão: Mission40, Mission50, missão 60, missão 80;
6. série da pata de QL: QL30, QL40, QL50, QL60, QL80;
7. série da pata de NUMA: NUMA120, NUMA125, NUMA180, NUMA240;
Outras patas do martelo podem estar disponíveis de acordo com o desenho ou as amostras do cliente.
Os parâmetros técnicos da pressão de ar alta DTH martelam com válvula de aspiração
Lista de peças do martelo de DHD 350 | ||
Descrição do artigo | Peso | Peças não. |
sub 1.Top | 15 | RD5501 |
2.O-Ring do sub superior | 0,01 | RD5502 |
válvula 3.Check | 1 | RD5503 |
4.Spring | 0,04 | RD5504 |
amortecedor 5.Compression | 0,06 | RD5505 |
distribuidor 6.Air | 3,7 | RD5506 |
cilindro 7.Internal | 4,5 | RD5507 |
8.Piston | 15,5 | RD5508 |
cilindro 9.External | 30 | RD5509 |
10.O-Ring do anel da parada | 0,01 | RD5510 |
anel 11.Stop | 0,3 | RD5511 |
mandril 12.Drive | 6,4 | RD5512 |
bocado 13.Drill | 16 | RD5513 |
De acordo com a exigência de cliente, o sub superior pode ser feito em duas chaves inglesas, e para pôr botões da proteção, um controllinghole do ar pode ser furado na válvula de verificação para fornecer uma descarga mais eficiente dos cortes.
Parâmetros técnicos | ||||||
Comprimento (menos bocado) | Peso (menos bocado) | Diâmetro externo. | Pata do bocado | Escala do furo | Linha da conexão | |
1214mm | 76.5kg | 125mm | COP54, DHD350R | 135-155mm | REGISTRO DO API 2-3/8 '' | |
REGISTRO DO API 3-1/2 '' | ||||||
Pressão de funcionamento | Taxa do impacto em 0,5 Mpa | Velocidade de rotação recomendada | Consumo do ar | |||
1.2-2.5Mpa | 25HZ | 20-35r/min | 1.0Mpa | 1.8Mpa | 2.4Mpa | |
9m3/min | 15m3/min | 23m3/min |
Any more pergunta técnica deste DTH Hammer&Bits sente por favor o contato livre com nosso departamento das ferramentas de perfuração de DTH.

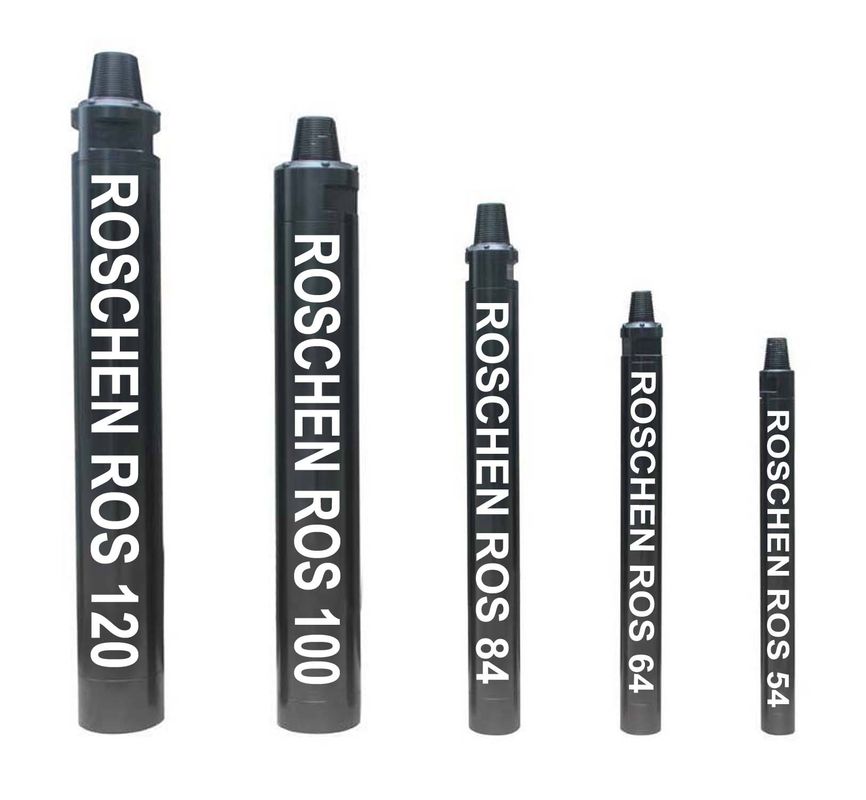

ROSCHEN DTH martela especificações | |||||||
Tamanho do martelo | Pata do bocado | Código de ROSCHEN | Linha da conexão | Bocado apropriado | Pressão de funcionamento | Consumo do ar | |
2" | BR2 | Explorador de saída de quadriculação 11 Explorador de saída de quadriculação 22 |
Caixa RD50 | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
1.0Mpa | 4m3/min | ||||||
1.4Mpa | 5m3/min | ||||||
3" | DHD3.5 | Explorador de saída de quadriculação 32 | API 2 3/8" registro | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
COP32/COP34 | |||||||
M30 | 1.5Mpa | 9m3/min | |||||
4" | DHD340 | Explorador de saída de quadriculação 34 | API 2 3/8" registro | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3/min | |||||
M40 | 2.4Mpa | 15m3/min | |||||
5" | DHD350 | EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 54 DO EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 52 | API 2 3/8" registro de Reg/API 3 1/2” | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3/min | |||||
M50 | 2.4Mpa | 23m3/min | |||||
6" | DHD360 | EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 64 DO EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 62 | Registro do API 3 1/2” | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3/min | |||||
M60 | 2.4Mpa | 28.5m3/min | |||||
8" | DHD380 | EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 84 DO EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 82 | Registro do API 4 1/2” | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3/min | |||||
SD8 | 2.4Mpa | 34m3/min | |||||
M80/M85 | |||||||
10" | SD10 | Explorador de saída de quadriculação 100 | API 6 5/8" registro | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
Numa100 | 1.8Mpa | 40m3/min | |||||
Explorador de saída de quadriculação 100 | 2.4Mpa | 55m3/min | |||||
12" | DHD1120 | Explorador de saída de quadriculação 120 | API 6 5/8" registro | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
SD12 | 1.8Mpa | 56m3/min | |||||
Numa120 | 2.4Mpa | 78m3/min | |||||
Notas: Todo o tamanho especial de bocados de DTH estará disponível por pedidos. | |||||||
Metzke, linha de Remet está disponível! |
FAQ
A informação sobre o bocado que de broca do dth você pode gostar de saber antes da ordem:
1. Métodos do pagamento:
T/T (transferência telegráfica) ou Western Union ou L/C na vista
2. Tempo de manipulação para uma ordem
Baseado na quantidade da ordem, normalmente toma 20 dias para a produção.
em 3 dias de trabalho após ter recebido o pagamento avançado
3. Maneira do transporte
Ordem da amostra: nós sugerimos o correio expresso como DHL/UPS/TNT/FEDEX ou pelo ar
Pedido em grandes quantidades: nós sugerimos pelo ar ou pelo mar.
4. Controle da qualidade
Nós temos nosso próprio QC experiente.
Haverá uma inspeção e uns testes restritos para cada ordem antes de enviar para fora.
5. Após serviços:
a. Nossa equipe das vendas resposta para sua pergunta dentro de 24 horas (os feriados excluídos)
b. o suporte laboral estará disponível dentro em qualquer altura que
6. Qualidade & serviço:
A. Haverá uma inspeção e uns testes restritos para cada ordem antes de enviar para fora.
B. Nossas vendas team e o suporte laboral resposta para sua pergunta dentro de 24 horas através do skype: ROSCHEN.TOOL e WhatsApp/Wechat: +86-13764195009
A substituição de C. Livre fornecerá uma vez que a falha confirmada causada ou nossa qualidade de produto.
