U100 o demonstrador para o solo que testa, demonstrador de U 70 usou-se para o furo ambiental das amostras do solo

Sistema da amostra U100, demonstradores U100

Demonstradores U100 (U4) e U70 - usados obtendo amostras imperturbadas na maioria de solos e em algumas rochas fracas. O demonstrador U100 dá uma amostra nominal do diâmetro de 100 milímetros (4") e o U70 dá uma amostra nominal de 70 milímetros do diâmetro.

U100 que prova sistemas

Este equipamento é projetado obtendo amostras imperturbadas na maioria de solos e algumas rochas fracas tais como o giz e a marga. O demonstrador produz um núcleo nominal do solo do diâmetro de 100 milímetros (4"), aproximadamente 450 milímetros (18") por muito tempo.

O tubo da amostra com a sapata de corte unida é conduzido na terra por meio de um martelo deslizante.

Uma cabeça de movimentação (ou Bell que abriga) cabem entre o martelo deslizante e o tubo da amostra e contêm da “um espaço ultrapassagem” e uma válvula de bola. A válvula de bola permite que o ar seja liberado enquanto o tubo é conduzido na terra.

Dois tipos de sistema da amostra U100 são de uso comum:

Sistema padrão

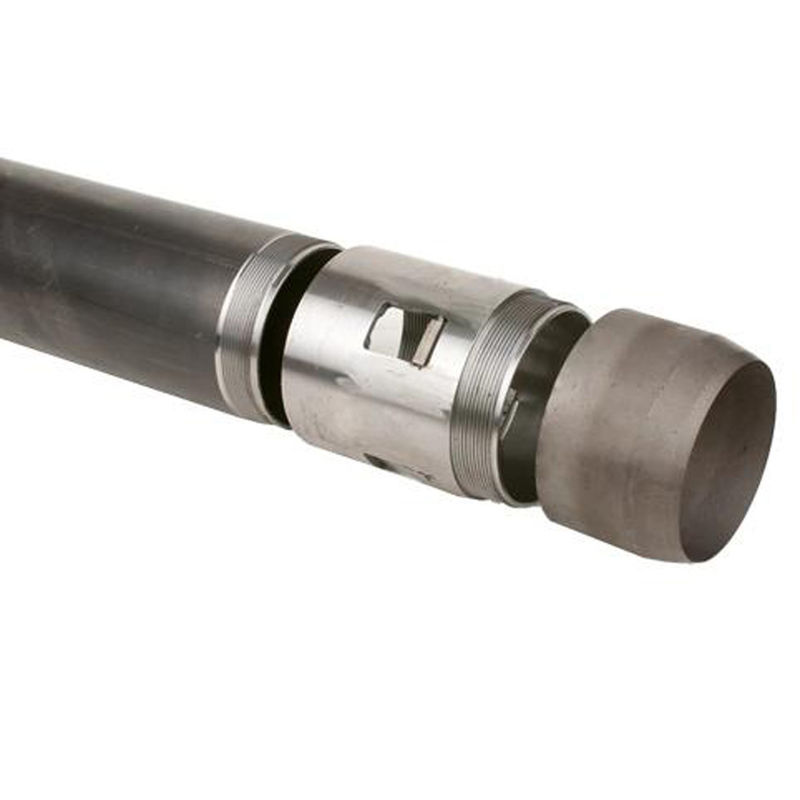

Consiste em um de aço ou o tubo de alumínio da amostra, cortando a sapata e Corecatche opcional que cortam sapatas é cementado e pode ter uma borda lisa ou serrilhada. Os tampões de extremidade do plástico ou da liga estão disponíveis para caber os tubos da amostra e uma cera de selagem especial é usada para o armazenamento a longo prazo das amostras.

Sistema plástico do forro
Consiste em um tubo do corpo de aço, que encerre um forro plástico substituível. Liso ou serrilhado cortando as sapatas unem na base do tubo do corpo, e em um anel opcional de Corecatcher e de espaçador (exigido quando um Corecatcher é usado). Os tampões de extremidade plásticos estão disponíveis para caber os forros plásticos.

Embora usar forros plásticos reduz o custo total de obter e de armazenar amostras, a sapata de corte é necessariamente mais grossa e assim a amostra significativamente perturbou mais comparado com o sistema padrão.

Para ambos os sistemas os conectores estão disponíveis para juntar-se junto a dois ou mais tubos da amostra em série.

Fotos detalhadas
