Acessórios da perfuração e da mineração do impacto da broca do Downhole da broca de martelo da broca do Downhole de CIR110A
| Nome | Para baixo eles martelo do furo, martelo de DTH |
| Tipo | ROSCHEN |
| Espaço de aplicação | Perfuração de rocha aberta, engenharia do túnel |
| Velocidade da perfuração do furo (mm/min) | 840 (mm/min) |
| Tamanho (milímetro) | 110 |
| Modelo | CIR110A |
| Diâmetro de furo da broca (milímetros) | 110-120 (milímetro) (milímetros) |
| Energia do impacto (MPa) | 0.5-0.7 |
| Profundidade do furo (M) | 200 M |
| Frequência do impacto | 840 (hertz) |
| Diâmetro do revestimento | 98mm |

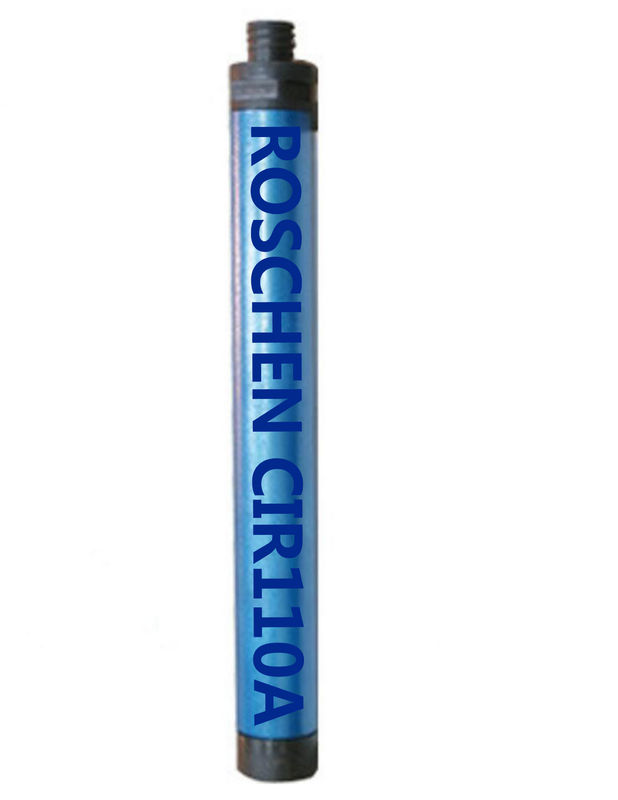

Detalhes do produto do martelo do Downhole de CIR110A:
Diâmetro da perfuração: Φ110--120mm
Diâmetro do revestimento: Φ98mm
Comprimento total: 838mm
Peso: 36kg
Pressão de funcionamento: 0.5-0.7Mpa
Consumo do ar: 11m3/min
Frequência do impacto: 840 vezes/minuto
Dimensões da especificação modelo do martelo da broca de DTH
| Modelo | Diâmetro do furo de broca (milímetro) | Embalagem OD (milímetro) | Comprimento (milímetro) | Peso (quilograma) | Pressão do trabalho (MPa) | Consumo do ar (m3/min) | Frequência do impacto (T/min) |
| martelo de 65A DTH | Ø65-67 | 61 | 745 | 13 | 0.5-0.7 | 2,5 | ≥810 |
| martelo de 70A DTH | Ø74-76 | 67 | 766 | 15 | 0.5-0.7 | 3 | ≥810 |
| martelo de 80A DTH | Ø80-82 | 72 | 796 | 17 | 0.5-0.7 | 5,5 | ≥810 |
| Martelo de 90 DTH | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 7 | ≥840 |
| martelo de 90A DTH | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 6 | ≥840 |
| Martelo de 900 DTH | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 5 | ≥700 |
| Martelo de 930 DTH | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 6 | ≥700 |
| martelo de 110A DTH | Ø110-120 | 98 | 838 | 36 | 0.5-0.7 | 11 | ≥840 |
| Martelo de DHD340 DTH | Ø110-140 | 98 | 1045 | 39 | 1.2-2.0 | 3.5-15 | ≥1140 |
| Martelo de DHD350 DTH | Ø135-155 | 122 | 1213 | 57 | 0.6-2.5 | 7.5-9 | ≥1140 |
| Martelo de DHD360 DTH | Ø152-190 | 139 | 1300 | 98 | 0.6-2.5 | 10.5-19 | ≥1140 |
Métodos comuns da pesquisa de defeitos do martelo de CIR110A DTH
| Mau funcionamento | razão | Método da exclusão |
| O suprimento de ar não impacta | 1. Há um corpo estranho na válvula de disco e a válvula de verificação é colada. | Desmonte o elemento de impacte para a limpeza e a inspeção. |
| 2. O óleo de lubrificação é demasiado viscoso colar o pistão. | Abra a válvula de verificação, adicione uma pequena quantidade de resplendor do querosene ou da gasolina, e substitua então o lubrificante mais fino. | |
| 3. Depois que o bocado de broca cola para fora, agarrará à junção dianteira e não pode ser restaurado. | Remova a cabeça da broca para a manutenção. | |
| 4. Mordida pobre da lubrificação, do pistão e do cilindro. | Desmonte e revisão, substitua as peças quando necessário, e melhore condições da lubrificação. | |
| 5. Instale erradamente ou as peças de falta. | Remonte de acordo com o diagrama da estrutura | |
| Shockless | 1. O anel de borracha é danificado, a almofada de ajuste e a gaxeta não é pressionada. | Substitua o avental, aumente a gaxeta |
| 2. Desgaste severo dos pistões, dos cilindros, etc. | Substitua as peças |
Precauções da operação do elemento de impacte da broca do Downhole de CIR110A:
1. Em condições normais da perfuração de rocha, o elemento de impacte é prestado serviços de manutenção e limpado e remontado cada 200 horas de operação. Os furos de perfuração ou transformar da lama são executados cada 100 horas.
2. A lubrificação do elemento de impacte é conseguida através do dispositivo de lubrificação no motor principal. Consequentemente, é necessário assegurar-se de que o dispositivo de lubrificação esteja enchido com o óleo antes do início de cada deslocamento, e há ainda um excesso antes que o deslocamento seguinte comece. O óleo lubrificante é no. mecânico 20 do óleo no verão e no óleo mecânico do no. 5-10 no inverno. Antes que o elemento de impacte esteja instalado na tubulação de broca, a válvula de exaustão está operada para remover os restos na tubulação de broca e para verificar se haja óleo na tubulação de broca. Verifique o dispositivo do impacto após a conexão.
3. O elemento de impacte e a haste de broca não devem ser invertidos no furo para impedir acidentes. Em processo do furo abaixo do furo, se você quer parar de furar, você não deve parar o suprimento de ar ao elemento de impacte imediatamente. Você deve levantar a broca e fundi-la, e para o abastecimento de gás quando não há não mais rocha e pó da rocha no furo. , Pare de então girar.
Boa vinda a inquirir, nós faremos nosso melhor para fornecê-lo a informação da informações sobre o produto exigida.
