Principais recursos e benefícios
. Sistema de montagem patenteado para componentes internos fixos.
. Uma haste extremamente robusta com um comprimento curto permite uma maior transferência de energia entre o pistão e o bit.
. Comprimentos variáveis da bucha para diferentes condições de perfuração.
. Conjunto de tubo de amostra de peça única.
. Tubos de amostra especialmente tratados termicamente em relação à resistência superior ao desgaste em comparação aos nossos concorrentes.
. Tamanhos variáveis de diâmetros de tubos de amostra permitem ao empreiteiro maior flexibilidade na configuração de sua ferramenta.
. Manga de desgaste endurecida para uma ótima resistência ao desgaste, mesmo nas condições mais abrasivas.
. Roscas de multi-partida no backhead e chuck garantem fácil acoplamento / desacoplamento do martelo.
. Buchas de buchas pulverizadas com metal e opções de buchas de desgaste para maior resistência ao desgaste na circulação externa.
. Todos os componentes internos críticos são tratados termicamente sob rigoroso controle para maximizar a longevidade da ferramenta.
. Facilidade de serviço sem necessidade de ferramentas especiais de montagem ou desmontagem.

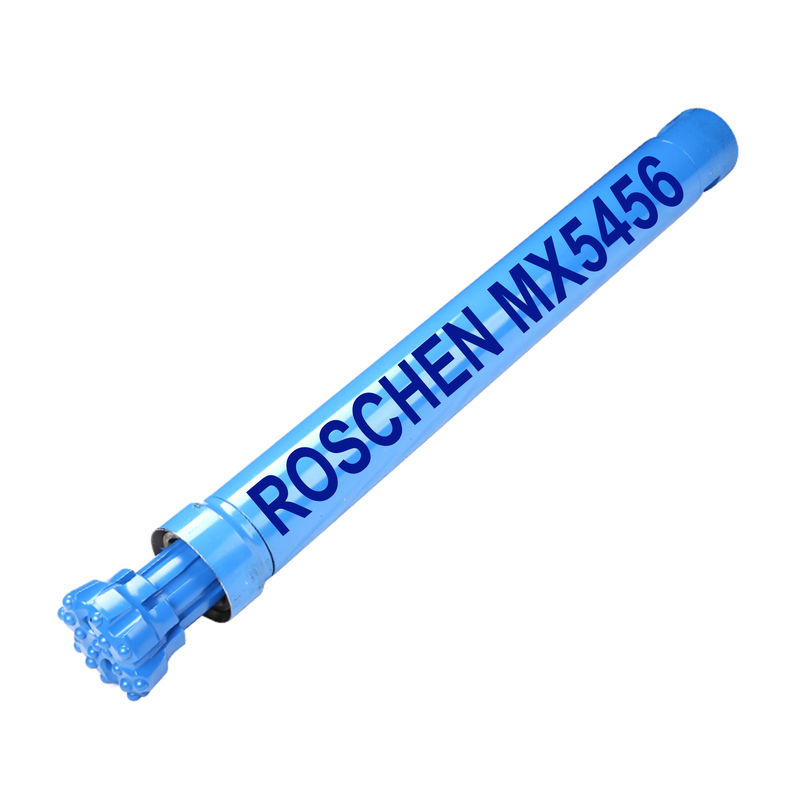

Dados técnicos do martelo MX5456 RC | ||
Especificações | Métrica | Imperial |
Martelo Diâmetro Externo | 132 mm | 5,2 " |
Comprimento do martelo (menos broca) | 1165 mm | 45,9 ” |
Tamanho plano da chave de boca do Backhead | 100 mm | 4 " |
Tipo de haste de broca | MX5456 | |
Linha de Backhead | 4 1/2 "Metzke | |
Faixa de tamanho de bit de broca | 137 mm - 146 mm | 5,4 "- 5,75" |
Peso do Martelo (Menos Bit) | 77 quilos | 170 libras |
Peso Máximo da Broca | 18,7 kg | 41,2 libras |
Peso do pistão | 19 quilos | 41,9 lb |
Maquilhagem Torque | 5288-7050 NM | 3900-5200 FT Lbs |
Backhead Stand Off | 0,75 mm | 0,030 ” |
Pacote de ar mínimo recomendado | 25,5 m3 / min @ 24,1Bar | 900cfm @ 350psi |
Lista de Peças:
Item | Parte não | Descrição |
MX5456AS02 | Martelo MX5456 4 1/2 "Metzke | |
1 | 1300-0850 | Circlip interno |
2 | MX5456AT11 | Tubo Adaptador 4.5 Pin Metzke |
3 | BS 228 | O Ring (x 2) |
4 | BS 040 | O Ring |
5 | MX5456SC01 | Airscreen |
6 | MX5456BH11 | Cabeça traseira 4 ½ Metzke |
7 | 8406-0200-N8 | Válvula de Retenção |
8 | MX5456CV01 | Verifique o atuador da válvula |
9 | MX5456SP01 | Mola da Válvula de Retenção |
10 | MX5456SM01 | Anel de maquilhagem de aço |
11 | MX5456LR01 | Anel de bloqueio |
12 | MX5456SS01 | Espaçador |
13 | MX5456ST01 | Tubo de amostra |
MX5456ST03 | Tubo de amostra | |
14 | BS230 | O Ring |
15 | MX5456DR01 | Montagem de Tubo de Amostra |
16 | BS228 | O Ring |
17 | BS237 | O Ring (x 2) |
18 | BS042 | O Ring |
19 | MX5456SR01 | Anel de assento |
20 | MX5456IC01 | Cilindro Interno |
21 | MX5456PN01 | Pistão |
22 | MX5456WS01 | Manga de desgaste |
23 | MX5456PR01 | Anel de Retenção de Pistão |
24 | MX5456BB01 | Arbusto de rolamento do alinhador |
25 | N7-102-4 | O Ring (x 2) |
26 | 5456PIN | Pinos de retenção de bits x 8 (conjunto) |
27 | MX5456CK11 | Mandril |
As pressões de ar são fornecidas para compressores operando no nível de vedação a 20 ° C (68 ° F). Correções no volume real do compressor devem ser feitas para calcular a temperatura, a altitude e a umidade relativa.
Os martelos DTH devem receber um suprimento constante de óleo de perfuração de rocha adequado para proteger os componentes internos e fornecer uma boa vedação de ar entre as superfícies de operação do martelo para uma perfuração eficiente. A Roschen recomenda o uso do Óleo Rosé Losonsafe® (RDO) para manter o desempenho ideal e prolongar a vida útil dos componentes internos. O consumo correto de óleo depende do volume e das condições do ar. Por favor, consulte o gráfico de lubrificação abaixo para recomendações. Ao perfurar em condições molhadas, a quantidade normal deve ser dobrada. Deve haver evidência visual de óleo ao redor da haste da broca e dentro das juntas do tubo ao trocar os tubos.
Se estiver usando óleos para perfuratrizes à base de petróleo, o grau de óleo recomendado depende da temperatura ambiente e da pressão de operação. Como regra geral, o óleo de perfuratriz ISO320 deve ser usado sempre que possível, pois o martelo é uma ferramenta de alta frequência, no entanto, onde a bomba não pode bombear o óleo em condições mais frias, um grau mais baixo de óleo pode ser usado conforme o gráfico. abaixo.
Brocas
Diâmetro | Tipo de rosto | Número da peça | Descrição | Não. Botão x Diâmetro (polegadas) | Buracos de amostra | Peso Aprox. | ||||
milímetros | polegada | Exterior | Face | Centro | Kgs. | Lbs | ||||
137 | 5 3/8 | Côncavo | 5456137C10 | 5 3 / 8CC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37,5 |
137 | 5 3/8 | Formação Difícil | 5456137H10 | 5 3 / 8HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
140 | 5 1/2 | Côncavo | 5456140C10 | 5 1 / 2CC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37,5 |
140 | 5 1/2 | Centro de Queda | 5456140D10 | 5 1 / 2DC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37,5 |
140 | 5 1/2 | Formação Difícil | 5456140H10 | 5 1 / 2HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
143 | 5 5/8 | Centro de Queda | 5456143D10 | 5 5/8 "MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
143 | 5 5/8 | Formação Difícil | 5456143H10 | 5 5/8 "MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
146 | 5 3/4 | Côncavo | 5456146C10 | 5 3 / 4CC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37,5 |
146 | 5 3/4 | Centro de Queda | 5456146D10 | 5 3/4 MX5456DC BIT | 8 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
146 | 5 3/4 | Formação Difícil | 5456146H10 | 5 3 / 4HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
152 | 6 | Formação Difícil | 5456152H10 | 6 HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 18 | 39,7 |
165 | 6 1/2 | Centro de Queda | 5456165C01 | 6 1/2 MX5456 colarinho | 8 * 5/8 | 4 * 9/16 | 4 * 1/2 | 2 | 18 | 39,7 |
190 | 7 1/2 | Centro de Queda | 5456190C10 | 7 1/2 MX5456 colarinho | 16 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 20 | 44,1 |
200 | 8 | Centro de Queda | 5456200C10 | 8 "MX5456 colarinho | 16 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 20 | 44,1 |
