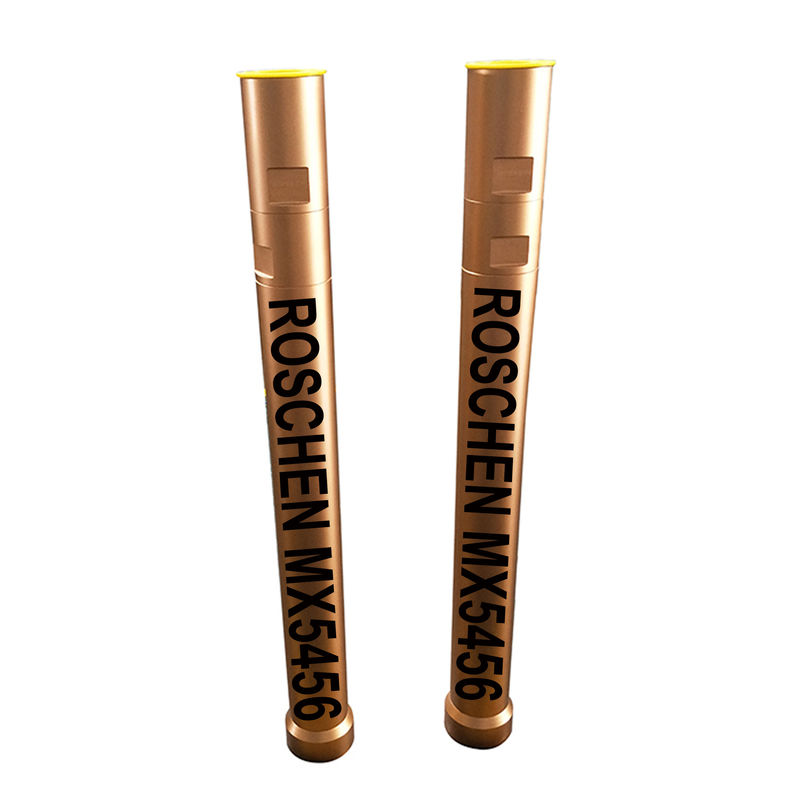

Roschen pode fabricar MX5456 série RC Hammer, que têm boa perfuratriz em ouro, local de mineração.
O Mincon Xploration (MX) 5456 é uma ferramenta de amostragem geológica de alto desempenho que fornece operação livre de problemas em todos os tipos de condições exigentes fabricadas pela Roschen. Ele oferece taxas de penetração superiores em comparação a outros fabricantes com perfuração extremamente suave e amostragem contínua. Como todos os martelos RosTH DTH, o MX mantém excelente pressão operacional durante uma vida útil estendida e, em geral, é a ferramenta que você precisa para obter o máximo de todos os seus equipamentos. Os produtos da Roschen são todos fabricados internamente, e todos os processos são controlados pelo experiente Departamento de Engenharia da Roschen. Isso garante que a qualidade que você “espera” seja sempre entregue.
Principais recursos e benefícios:
. Sistema de montagem patenteado para componentes internos fixos.
. Uma haste extremamente robusta com um comprimento curto permite uma maior transferência de energia entre o pistão e o bit.
. Comprimentos variáveis da bucha para diferentes condições de perfuração.
. Conjunto de tubo de amostra de peça única.
. Tubos de amostra especialmente tratados termicamente em relação à resistência superior ao desgaste em comparação aos nossos concorrentes.
. Tamanhos variáveis de diâmetros de tubos de amostra permitem ao empreiteiro maior flexibilidade na configuração de sua ferramenta.
. Manga de desgaste endurecida para uma ótima resistência ao desgaste, mesmo nas condições mais abrasivas.
. Roscas de multi-partida no backhead e chuck garantem fácil acoplamento / desacoplamento do martelo.
. Buchas de buchas pulverizadas com metal e opções de buchas de desgaste para maior resistência ao desgaste na circulação externa.
. Todos os componentes internos críticos são tratados termicamente sob rigoroso controle para maximizar a longevidade da ferramenta.
. Facilidade de serviço sem necessidade de ferramentas especiais de montagem ou desmontagem.
Dados técnicos do martelo MX5456 RC | ||
Especificações | Métrica | Imperial |
Martelo Diâmetro Externo | 132 mm | 5,2 " |
Comprimento do martelo (menos broca) | 1165 mm | 45,9 ” |
Tamanho plano da chave de boca do Backhead | 100 mm | 4 " |
Tipo de haste de broca | MX5456 | |
Linha de Backhead | 4 1/2 "Metzke | |
Faixa de tamanho de bit de broca | 137 mm - 146 mm | 5,4 "- 5,75" |
Peso do Martelo (Menos Bit) | 77 quilos | 170 libras |
Peso Máximo da Broca | 18,7 kg | 41,2 libras |
Peso do pistão | 19 quilos | 41,9 lb |
Maquilhagem Torque | 5288-7050 NM | 3900-5200 FT Lbs |
Backhead Stand Off | 0,75 mm | 0,030 ” |
Pacote de ar mínimo recomendado | 25,5 m3 / min @ 24,1Bar | 900cfm @ 350psi |
Lista de Peças:
Item | Parte não | Descrição |
MX5456AS02 | Martelo MX5456 4 1/2 "Metzke | |
1 | 1300-0850 | Circlip interno |
2 | MX5456AT11 | Tubo Adaptador 4.5 Pin Metzke |
3 | BS 228 | O Ring (x 2) |
4 | BS 040 | O Ring |
5 | MX5456SC01 | Airscreen |
6 | MX5456BH11 | Cabeça traseira 4 ½ Metzke |
7 | 8406-0200-N8 | Válvula de Retenção |
8 | MX5456CV01 | Verifique o atuador da válvula |
9 | MX5456SP01 | Mola da Válvula de Retenção |
10 | MX5456SM01 | Anel de maquilhagem de aço |
11 | MX5456LR01 | Anel de bloqueio |
12 | MX5456SS01 | Espaçador |
13 | MX5456ST01 | Tubo de amostra |
MX5456ST03 | Tubo de amostra | |
14 | BS230 | O Ring |
15 | MX5456DR01 | Montagem de Tubo de Amostra |
16 | BS228 | O Ring |
17 | BS237 | O Ring (x 2) |
18 | BS042 | O Ring |
19 | MX5456SR01 | Anel de assento |
20 | MX5456IC01 | Cilindro Interno |
21 | MX5456PN01 | Pistão |
22 | MX5456WS01 | Manga de desgaste |
23 | MX5456PR01 | Anel de Retenção de Pistão |
24 | MX5456BB01 | Arbusto de rolamento do alinhador |
25 | N7-102-4 | O Ring (x 2) |
26 | 5456PIN | Pinos de retenção de bits x 8 (conjunto) |
27 | MX5456CK11 | Mandril |
As pressões de ar são fornecidas para compressores operando no nível de vedação a 20 ° C (68 ° F). Correções no volume real do compressor devem ser feitas para calcular a temperatura, a altitude e a umidade relativa.
Os martelos DTH devem receber um suprimento constante de óleo de perfuração de rocha adequado para proteger os componentes internos e fornecer uma boa vedação de ar entre as superfícies de operação do martelo para uma perfuração eficiente. A Roschen recomenda o uso do Óleo Rosé Losonsafe® (RDO) para manter o desempenho ideal e prolongar a vida útil dos componentes internos. O consumo correto de óleo depende do volume e das condições do ar. Por favor, consulte o gráfico de lubrificação abaixo para recomendações. Ao perfurar em condições molhadas, a quantidade normal deve ser dobrada. Deve haver evidência visual de óleo ao redor da haste da broca e dentro das juntas do tubo ao trocar os tubos.
Se estiver usando óleos para perfuratrizes à base de petróleo, o grau de óleo recomendado depende da temperatura ambiente e da pressão de operação. Como regra geral, o óleo de perfuratriz ISO320 deve ser usado sempre que possível, pois o martelo é uma ferramenta de alta frequência, no entanto, onde a bomba não pode bombear o óleo em condições mais frias, um grau mais baixo de óleo pode ser usado conforme o gráfico. abaixo.
Brocas
Diâmetro | Tipo de rosto | Número da peça | Descrição | Não. Botão x Diâmetro (polegadas) | Buracos de amostra | Peso Aprox. | ||||
milímetros | polegada | Exterior | Face | Centro | Kgs. | Lbs | ||||
137 | 5 3/8 | Côncavo | 5456137C10 | 5 3 / 8CC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37,5 |
137 | 5 3/8 | Formação Difícil | 5456137H10 | 5 3 / 8HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
140 | 5 1/2 | Côncavo | 5456140C10 | 5 1 / 2CC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37,5 |
140 | 5 1/2 | Centro de Queda | 5456140D10 | 5 1 / 2DC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37,5 |
140 | 5 1/2 | Formação Difícil | 5456140H10 | 5 1 / 2HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
143 | 5 5/8 | Centro de Queda | 5456143D10 | 5 5/8 "MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
143 | 5 5/8 | Formação Difícil | 5456143H10 | 5 5/8 "MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
146 | 5 3/4 | Côncavo | 5456146C10 | 5 3 / 4CC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37,5 |
146 | 5 3/4 | Centro de Queda | 5456146D10 | 5 3/4 MX5456DC BIT | 8 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
146 | 5 3/4 | Formação Difícil | 5456146H10 | 5 3 / 4HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
152 | 6 | Formação Difícil | 5456152H10 | 6 HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 18 | 39,7 |
165 | 6 1/2 | Centro de Queda | 5456165C01 | 6 1/2 MX5456 colarinho | 8 * 5/8 | 4 * 9/16 | 4 * 1/2 | 2 | 18 | 39,7 |
190 | 7 1/2 | Centro de Queda | 5456190C10 | 7 1/2 MX5456 colarinho | 16 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 20 | 44,1 |
200 | 8 | Centro de Queda | 5456200C10 | 8 "MX5456 colarinho | 16 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 20 | 44,1 |
