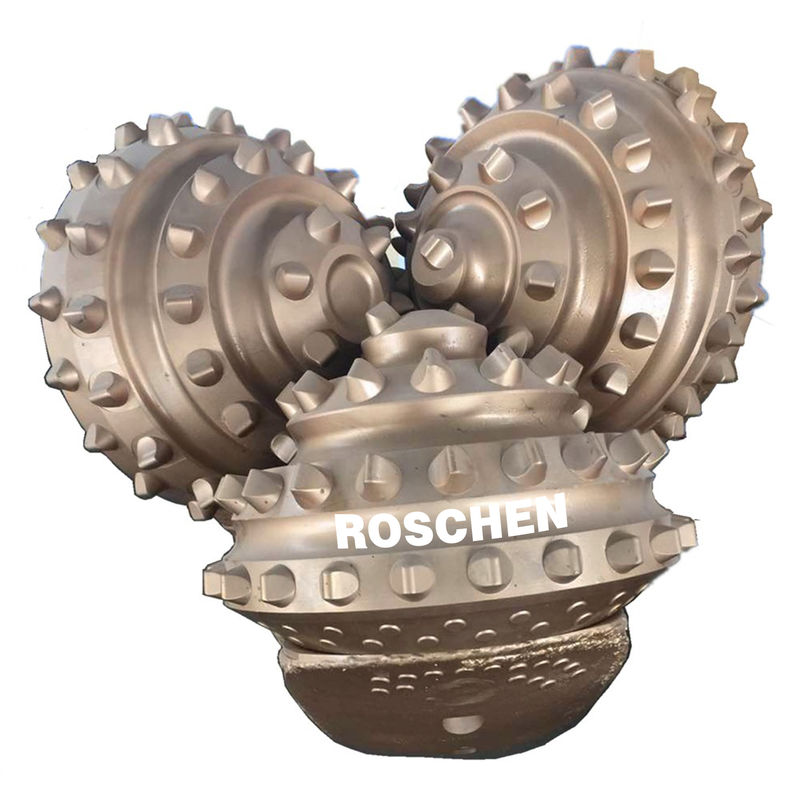

O bocado Tricone 9 bocados de broca Tricone da rocha do rolo de 7/8 de polegada usou o martelo de SECOROC COP44 DTH para a perfuração da mineração de Codelco
Os bocados de aço incluídos do dente do bocado Tricone (igualmente referiu o dente tão moído) e os bocados da inserção do carboneto de tungstênio (TCI), bocados de TCI são muito mais duráveis do que o dente de aço uns, mas levam um custo mais alto para fabricar. Estes dois grupos de bocados Tricone estão disponíveis com
(1) carregamento aberto ou rolamento selado
(2) rolamento de rolo ou rolamento da fricção (rolamento de jornal)
(3) Gage Protected ou Não-calibre protegido, etc.
Que são os bocados de broca tricone se usam para?
1. Bocados de broca Tricone para formações de rocha macias
As formações de rocha macias que consistem principalmente na areia, na argila, na pedra calcária ou no xisto, são ideais para furar com bocados do dente do moinho. No tratamento macio da rocha, segundo o espaço do projeto e da duração diferente, você pode escolher selar ou abrir o rolamento de bocados de trituração do dente. Selado carregar mais longo tricone dos bocados de broca último, mas custou frequentemente mais devido ao trabalho preciso exigido para proteger os rolamentos. As cabeças de carregamento abertas, por outro lado, não são protegidas e não são vestidas bem, mas são baratas fabricar. Os bocados de broca Tricone projetados para a rocha macia têm geralmente uns dentes de projeção mais longos, os dentes de “A” ou os botões do formão. Em qualquer dos casos, o afastamento do furo é grande, assim que um bocado de broca tricone macio pode ser considerado no projeto.
2. Bocados de broca Tricone para formações de rocha médias
Se você quer furar a calcite, a dolomite, a pedra calcária dura e algum xisto duro, você precisa de projetar o bocado de broca tricone para a rocha média. Você pode precisar de compreender melhor porque o carboneto de tungstênio é o material ideal para o bocado de broca tricone. É útil compreender suas propriedades. O carboneto de tungstênio, descoberto primeiramente em 1927, é um material muito forte e duro que o permita de suportar umas velocidades mais altas, conseguindo desse modo umas velocidades de furo mais rápidas. além, o bocado de broca tricone pode absorver muito calor sem danificar o bocado. O passo da broca intermediária é muito menor do que aquele da broca macia. Além, embora os dentes possam ter uma escala similar das formas, seus dentes são menos proeminentes.
3. Bocados de broca Tricone para formações de hard rock
O hard rock é resistente, e a rocha abrasiva inclui geralmente o xisto, a calcite, o mudstone, a pirite, o granito e o quartzito duros. A dificuldade da perfuração dentro este material faz bocados de broca tricone quase essenciais. O botão tem a dureza excelente e a força, fazendo a capaz de suportar circunstâncias de furo muito difíceis. Como com todos os bocados de broca tricone, você pode escolher entre os rolamentos selados e abertos. As brocas seladas do rolamento fornecem a melhor proteção antiusura, fazendo os mais apropriados para o uso antes da substituição. As brocas projetadas para formações duras têm frequentemente menos dentes de projeção. Os dentes estão curtos e apertados. Isto reduz extremamente a velocidade de furo comparada à rocha macia, mas se você está furando o hard rock, você tem pouca escolha.
Especificações Tricone dos bocados de broca do rolo | ||
Mordeu o diâmetro | API PIN | |
(polegada) | (milímetro) | |
3 7/8" ~5 1/4" | 98~134 | 2 3/8". 2 7/8" |
5 5/8" ~6 3/4" | 143~171 | 3 1/2” |
7 1/2 ' ~9 1/2” | 190.5~241 | 4 1/2” |
9 5/8" ~13 3/4" | 245~350 | 6 5/8" |
14 5/8" ~26" | 371~660.4 | 7 5/8" |
LISTA DA SELEÇÃO DO CÓDIGO DE IADC | |||
IADC | WOB | RPM | Aplicação |
(KN/mm) | (r/min) | ||
111/114/115 | 0.3-0.75 | 200-80 | formações muito macias com baixa força compressiva e capacidade alta da broca, como a argila, mudstone, giz |
116/117 | 0.35-0.8 | 150-80 | formações muito macias com baixa força compressiva e capacidade alta da broca, como a argila, mudstone, giz |
121 | 0.3-0.85 | 200-80 | formações macias com baixa força compressiva e capacidade alta da broca, como o mudstone, gipsita, sal, pedra calcária macia |
124/125 | 180-60 | ||
131 | 0.3-0.95 | 180-80 | macio às formações médias com baixa força compressiva, como a agitação média, macia, pedra calcária macia média, arenito macio médio, formação média com interbeds mais duros e abrasivos |
136/137 | 0.35-1.0 | 120-60 | |
211/241 | 0.3-0.95 | 180-80 | formações médias com força compressiva alta, como a agitação média, macia, gipsita dura, pedra calcária macia média, arenito macio médio, formação macia com interbeds mais duros. |
216/217 | 0.4-1.0 | 100-60 | |
246/247 | 0.4-1.0 | 80-50 | formação dura média com força compressiva alta, como o xisto duro, pedra calcária, arenito, dolomite |
321 | 0.4-1.0 | 150-70 | formações abrasivas médias, como o xisto abrasivo, pedra calcária, arenito, dolomite, gipsita dura, de mármore |
324 | 0.4-1.0 | 120-50 | |
437/447/435 | 0.35-0.9 | 240-70 | formações muito macias com baixa força compressiva e capacidade alta da broca, como a argila, mudstone, giz, gipsita, sal, pedra calcária macia |
517/527/515 | 0.35-1.0 | 220-60 | formações macias com baixa força compressiva e capacidade alta da broca, como o mudstone, gipsita, sal, pedra calcária macia |
537/547/535 | 0.45-1.0 | 220-50 | macio às formações médias com baixa força compressiva, como a agitação média, macia, pedra calcária macia média, arenito macio médio, formação média com interbeds mais duros e abrasivos |
617/615 | 0.45-1.1 | 200-50 | formação dura média com força compressiva alta, como o xisto duro, pedra calcária, arenito, dolomite |
637/635 | 0.5-1.1 | 180-40 | formação dura com força compressiva alta, como a pedra calcária, arenito, dolomite, gipsita dura, de mármore |
Nota: Acima dos limitts de WOB e de RRPM não deve ser usado simultaneamente |
