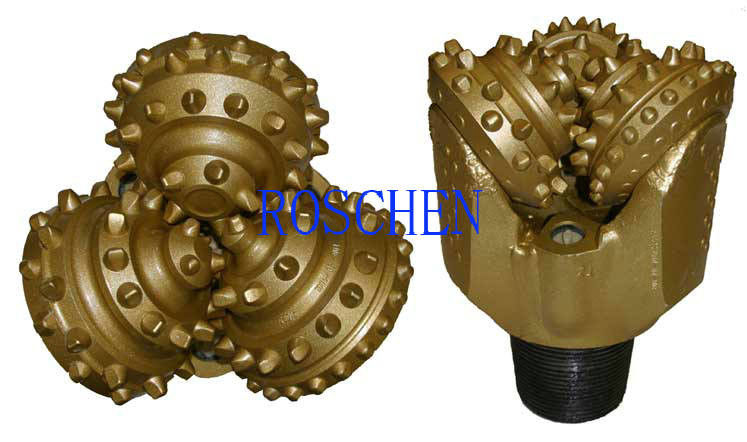

Tricone Broca
>
|
| Lugar de origem | China |
| Marca | ROSCHEN |
| Certificação | ISO |
| Número do modelo | 13 5/8" |
A broca Tricone de aço alta do manganês mordeu o uso bem de furo 13-5/8”
Descrição Tricone do bocado de broca:
O bocado de broca tricone é o bocado de furo o mais popular no mundo, ele pode ser amplamente utilizado para a perfuração de Oil&Gas, mineração, poço de água, áreas Geological da exploração. Nossos divideds mordidos tricone no bocado de broca selado metal e no bocado selado de borracha.
1. O jato do C-centro pode evitar a formação de uma bola no bocado, eliminar a área fluida na parte inferior do poço, acelerar o fluxo ascendente de cortes de furo e melhorar o ROP.
2. os rolamentos altos da saturação NBR podem reduzir-se selar a pressão e melhorar a confiança da selagem.
3. A proteção do G-calibre melhora a capacidade de medição e prolonga a vida útil do bocado.
4. adicionando uma fileira dos dentes entre o atarraxamento traseiro e a saída para aparar a perfuração e para proteger o cone.
Código normal de IADC do bocado de broca Tricone:
437 bocados Tricone da formação TCI do delicado:
Os 437 bocados de TCI são usados para furar a baixa força compressiva, formações muito macias. Os bocados de TCI maximizam o uso de inserções cônicas e do formão de tungstênio do carboneto de grandes diâmetros e da projeção alta. Este projeto da estrutura do corte, combinado com o offset máximo do cone, resultados em taxas de penetração mordidas altas. O intermesh profundo de fileiras do cortador impede o bocado que afiança em formações pegajosas.
517 bocados Tricone da formação TCI do meio:
As 517 inserções agressivas do carboneto de tungstênio do formão das características nas fileiras do salto e em fileiras internas. Este projeto fornece uma taxa de furo rápida e adicionou o corte da durabilidade da estrutura na formação dura do meio-à-meio. O anel-O de borracha de HSN fornece a selagem adequada carregando a durabilidade.
637 bocados Tricone duros da formação TCI:
Os 637 bocados podem ser usados para furar a formação dura e abrasiva. as inserções Desgaste-resistentes do carboneto de tungstênio são usadas nas fileiras exteriores para impedir a perda de calibre mordido. Os números máximos de inserções hemispherical-dadas forma são usados em todas as fileiras para fornecer a durabilidade e a longa vida do cortador.
617 bocados Tricone Meio-duros da formação TCI:
As 617 inserções robustas do carboneto de tungstênio do formão das características na fileira do salto e cônico nas fileiras internas. Este projeto fornece uma taxa de furo rápida e adicionou o corte da durabilidade da estrutura no meio às formações duras médias. O anel-O de borracha de HSN fornece a selagem adequada carregando a durabilidade.
Parâmetros Tricone do bocado de broca
| Especificação de bocados de rolo Tricone: | |||
| IADC | WOB | RPM | Aplicação |
| (KN/mm) | (r/min) | ||
| 111/114/115 | 0.3-0.75 | 200-80 | formações muito macias com baixa força compressiva e capacidade alta da broca, como a argila, mudstone, giz |
| 116/117 | 0.35-0.8 | 150-80 | formações muito macias com baixa força compressiva e capacidade alta da broca, como a argila, mudstone, giz |
| 121 | 0.3-0.85 | 200-80 | formações macias com baixa força compressiva e capacidade alta da broca, como o mudstone, gipsita, sal, pedra calcária macia |
| 124/125 | 180-60 | ||
| 131 | 0.3-0.95 | 180-80 | macio às formações médias com baixa força compressiva, como a agitação média, macia, pedra calcária macia média, arenito macio médio, formação média com interbeds mais duros e abrasivos |
| 136/137 | 0.35-1.0 | 120-60 | |
| 211/241 | 0.3-0.95 | 180-80 | formações médias com força compressiva alta, como a agitação média, macia, gipsita dura, pedra calcária macia média, arenito macio médio, formação macia com interbeds mais duros. |
| 216/217 | 0.4-1.0 | 100-60 | |
| 246/247 | 0.4-1.0 | 80-50 | formação dura média com força compressiva alta, como o xisto duro, pedra calcária, arenito, dolomite |
| 321 | 0.4-1.0 | 150-70 | formações abrasivas médias, como o xisto abrasivo, pedra calcária, arenito, dolomite, gipsita dura, de mármore |
| 324 | 0.4-1.0 | 120-50 | |
| 437/447/435 | 0.35-0.9 | 240-70 | formações muito macias com baixa força compressiva e capacidade alta da broca, como a argila, mudstone, giz, gipsita, sal, pedra calcária macia |
| 517/527/515 | 0.35-1.0 | 220-60 | formações macias com baixa força compressiva e capacidade alta da broca, como o mudstone, gipsita, sal, pedra calcária macia |
| 537/547/535 | 0.45-1.0 | 220-50 | macio às formações médias com baixa força compressiva, como a agitação média, macia, pedra calcária macia média, arenito macio médio, formação média com interbeds mais duros e abrasivos |
| 617/615 | 0.45-1.1 | 200-50 | formação dura média com força compressiva alta, como o xisto duro, pedra calcária, arenito, dolomite |
| 637/635 | 0.5-1.1 | 180-40 | formação dura com força compressiva alta, como a pedra calcária, arenito, dolomite, gipsita dura, de mármore |
| Nota: Acima dos limites de WOB e de RRPM não deve ser usado simultaneamente | |||
| Diâmetro do bocado de rolo Tricone: | |||
| Tamanho | Bocado de aço do dente | Bocado de TCI | |
| em | milímetro | Peso (quilogramas) | Peso (quilogramas) |
| 3 7/8 | 98,4 | 5 | 6 |
| 4 5/8 | 117,5 | 6 | 6,5 |
| 5 7/8 | 149,2 | 17 | 18 |
| 6 | 152,4 | 18 | 19,5 |
| 6 1/2 | 165,1 | 19 | 22 |
| 7 7/8 | 200 | 29 | 29,5 |
| 8 1/2 | 215,9 | 35 | 38 |
| 8 3/4 | 222,2 | 36 | 40 |
| 9 1/2 | 241,3 | 57 | 59 |
| 9 7/8 | 250,8 | 58 | 60 |
| 10 5/8 | 269,9 | 66 | 74 |
| 12 1/4 | 311,1 | 85 | 111 |
| 13 5/8 | 346,1 | 118 | 120 |
| 14 3/4 | 374,6 | 140 | 160 |
| 17 1/2 | 444,5 | 230 | 255 |
| 20 | 508 | 428 | 443 |
| 22 | 558,8 | 520 | 560 |
| 26 | 660,4 | 720 | 810 |
