Abaixo da engenharia do martelo/túnel da broca do furo abaixo das ferramentas do furo

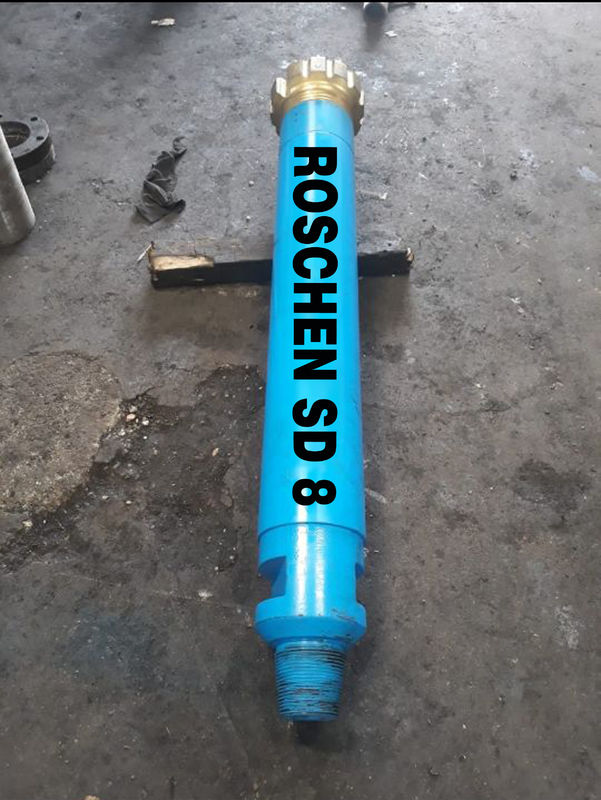

Abaixo da perfuração de rocha do martelo do martelo SD8 do furo/engenharia do túnel abaixo das ferramentas do furo
Abaixo da introdução do martelo da broca do furo
Os martelos da circulação RC e os bocados de broca de furo reversos do martelo fornecem o desempenho proeminente junto com a confiança e a simplicidade proeminentes. Nossos martelos reversos da circulação são apropriados para que todo o processo da exploração e do controle da categoria obtenha uma amostra exata sem a contaminação. A perfuração de RC martela pode na maioria de exemplos realiza a coleção contínua da amostra em uma fração do tempo necessário com retirada do núcleo convencional ou do cabo.
Abaixo das dimensões da especificação do martelo da broca do furo
ROSCHEN DTH martela especificações técnicas | |||||||
Tamanho do martelo | Mordeu a pata | Código de ROSCHEN | Linha da conexão | Bocado apropriado | Pressão de funcionamento | Consumo do ar | |
2" | BR2 | EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 22 DO EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 11 | Caixa RD50 | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
1.0Mpa | 4m3/min | ||||||
1.4Mpa | 5m3/min | ||||||
3" | DHD3.5 | Explorador de saída de quadriculação 32 | API 2 3/8" registro | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
COP32/COP34 | |||||||
M30 | 1.5Mpa | 9m3/min | |||||
4" | DHD340 | Explorador de saída de quadriculação 34 | API 2 3/8" registro | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3/min | |||||
M40 | 2.4Mpa | 15m3/min | |||||
5" | DHD350 | EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 54 DO EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 52 | API 2 3/8" registro registro do API 3 1/2” | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3/min | |||||
M50 | 2.4Mpa | 23m3/min | |||||
6" | DHD360 | EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 64 DO EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 62 | Registro do API 3 1/2” | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3/min | |||||
M60 | 2.4Mpa | 28.5m3/min | |||||
8" | DHD380 | EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 84 DO EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 82 | Registro do API 4 1/2” | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3/min | |||||
SD8 | 2.4Mpa | 34m3/min | |||||
M80/M85 | |||||||
10" | SD10 | Explorador de saída de quadriculação 100 | API 6 5/8" registro | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
Numa100 | 1.8Mpa | 40m3/min | |||||
Explorador de saída de quadriculação 100 | 2.4Mpa | 55m3/min | |||||
12" | DHD1120 | Explorador de saída de quadriculação 120 | API 6 5/8" registro | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
SD12 | 1.8Mpa | 56m3/min | |||||
Numa 120 | 2.4Mpa | 78m3/min | |||||
15" | Numa 150 | Explorador de saída de quadriculação 150 | API 6 5/8" registro | ¢530mm-¢660mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
DHD1150 | 1.8Mpa | 56m3/min | |||||
QL150 | 2.5Mpa | 78m3/min | |||||
18" | Numa 180 | Explorador de saída de quadriculação 180 | API 6 5/8" registro | ¢600mm-¢860mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
DHD1180 | 1.8Mpa | 56m3/min | |||||
QL180 | 2.5Mpa | 78m3/min | |||||
24" | Numa 240 | Explorador de saída de quadriculação 240 | API 6 5/8" registro | ¢775mm-1000mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
QL 240 | 1.8Mpa | 56m3/min | |||||
SD 24 | 2.5Mpa | 78m3/min | |||||
Notas: | |||||||
Toda a ranhura está disponível | |||||||
O API, Metzke, Remet, linha de Fabe está disponível! | |||||||
Qualquer tipo especial pata de martelo de DTH estará disponível por pedidos. |
Especificação do martelo da mais baixa pressão DTH | |||||||
Modelo | Diâmetro do furo de broca (milímetros) | Embalagem OD (milímetros) | Comprimento (milímetros) | Peso (quilogramas) | Pressão do trabalho (MPa) | Consumo do ar (m3/min) | Frequência do impacto (T/min) |
martelo de 65A DTH | Ø65-67 | 61 | 745 | 13 | 0.5-0.7 | 2,5 | ≥810 |
martelo de 70A DTH | Ø74-76 | 67 | 766 | 15 | 0.5-0.7 | 3 | ≥810 |
martelo de 80A DTH | Ø80-82 | 72 | 796 | 17 | 0.5-0.7 | 5,5 | ≥810 |
Martelo de 90 DTH | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 7 | ≥840 |
martelo de 90A DTH | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 6 | ≥840 |
Martelo de 900 DTH | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 5 | ≥700 |
Martelo de 930 DTH | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 6 | ≥700 |
martelo de 110A DTH | Ø110-120 | 98 | 838 | 36 | 0.5-0.7 | 11 | ≥840 |
Martelo de DHD340 DTH | Ø110-140 | 98 | 1045 | 39 | 1.2-2.0 | 3.5-15 | ≥1140 |
Martelo de DHD350 DTH | Ø135-155 | 122 | 1213 | 57 | 0.6-2.5 | 7.5-9 | ≥1140 |
Martelo de DHD360 DTH | Ø152-190 | 139 | 1300 | 98 | 0.6-2.5 | 10.5-19 | ≥1140 |
Abaixo dos detalhes do martelo da broca do furo
Precauções da operação do martelo da broca do Downhole de CIR110A:
1. Em condições normais da perfuração de rocha, o martelo é prestado serviços de manutenção e limpado e remontado cada 200 horas de operação. Os furos de furo ou transformar da lama são executados cada 100 horas.
2. A lubrificação do martelo é conseguida através do dispositivo de lubrificação no motor principal. Consequentemente, é necessário assegurar-se de que o dispositivo de lubrificação esteja enchido com o óleo antes do início de cada deslocamento, e há ainda um excesso antes que o deslocamento seguinte comece. O óleo lubrificante é no. mecânico 20 do óleo no verão e no óleo mecânico do no. 5-10 no inverno. Antes que o martelo esteja instalado na tubulação de broca, a válvula de exaustão está operada para remover os restos na tubulação de broca e para verificar se haja óleo na tubulação de broca. Verifique o dispositivo do impacto após a conexão.
3. O martelo de DTH e a haste de broca não devem ser invertidos no furo para impedir acidentes. Em processo da perfuração abaixo do furo, se você quer parar de furar, você não deve parar o suprimento de ar ao martelo imediatamente. Você deve levantar a broca e fundi-la, e para o abastecimento de gás quando não há não mais rocha e pó da rocha no furo. , A seguir pare de girar.
