Martelo de Perfuração Rotativa de Circulação Reversa Usado para Coletar Amostras de Rocha de forma Rápida e Eficiente
Introdução ao Martelo de Circulação Reversa
FERRAMENTAS DE DESEMPENHO DE CIRCULAÇÃO REVERSA
A perfuração de circulação reversa (RC) é usada para coletar amostras de rocha de forma rápida e eficiente usando uma grande broca rotativa e um compressor de ar.A maior taxa de penetração e menor custo por metro de perfuração RC o tornam ideal para a obtenção de amostras minerais nas fases iniciais de um projeto de exploração.
PERFURAÇÃO DE CIRCULAÇÃO REVERSA
A perfuração de circulação reversa (RC) usa uma haste de perfuração de parede dupla com uma ferramenta de corte, geralmente um martelo alternativo pneumático, para produzir um furo em uma formação rochosa e recuperar fragmentos de rocha e cascalhos do fundo do furo.A circulação reversa é conseguida soprando o ar pelas hastes no anular entre o tubo interno e externo, causando uma pressão diferencial que cria elevação para os cascalhos que sobem pelo tubo interno até a superfície.A perfuração RC provou ser um meio rápido e econômico para coletar amostras minerais e cresceu em popularidade desde a sua introdução na Alemanha na década de 1960.
GIRA
Usados em perfuração RC pura ou métodos convencionais Down The Hole (DTH), os giros Roschen são uma alternativa econômica à operação convencional de giro superior e inferior;e com apenas um conjunto de conexões, eles fornecem benefícios de segurança adicionais e requisitos de manutenção mais baixos.
COLUNA DE PERFURAÇÃO RC
A coluna de perfuração RC é projetada para fornecer ar de alta pressão e alto volume para a ferramenta de corte na parte inferior do furo.Uma vez que um equipamento de perfuração é selecionado, subs e adaptadores permitem conectar uma coluna de perfuração à cabeça de perfuração, em muitas combinações diferentes, dependendo da escolha das ferramentas utilizadas.
Martelo de Circulação Reversa CARACTERÍSTICAS:
Hastes de Perfuração de Circulação Reversa
A Roschen oferece hastes de perfuração com roscas do tipo Faber, Matrix, Metzke e Remet para total compatibilidade com todos os sistemas.Nosso tubo de perfuração robusto fornece 360° de contato do colar do tubo interno ao tubo externo e é projetado para ser facilmente substituído no campo, minimizando o tempo de inatividade dispendioso.
Faber
A rosca do tipo Faber é uma das roscas padrão reconhecidas usadas na perfuração de circulação reversa.O tubo de perfuração do tipo Roschen Faber apresenta juntas de liga de alta qualidade com pinos tratados termicamente para resistência superior a danos, corpos intermediários de precisão de alta resistência para longa vida útil e facilidade de montagem e conjuntos de tubos internos substituíveis em campo.A rosca do tipo Faber usa um design de quatro linhas por polegada.
Matriz
A rosca tipo matriz é outro padrão reconhecido na furação RC.O tubo de perfuração do tipo Roschen Matrix possui juntas de ferramentas de liga de alta qualidade com pinos tratados termicamente para resistência superior a danos, corpos intermediários de precisão de alta resistência para longa vida útil e facilidade de montagem.Na haste tipo Matrix, o tubo interno pode ser fixado com estabilizadores de borracha ou substituível em campo por estabilizadores de aço.O tubo RC tipo matriz possui anéis de vedação na parte do pino do conjunto do tubo interno, proporcionando vedação e fluxo de ar ideais para o tubo interno.A rosca do tipo Matrix usa um design de três roscas por polegada mais grosso e mais durável.
Metzke
A rosca do tipo Metzke é uma das roscas padrão reconhecidas usadas na perfuração de circulação reversa.O tubo de perfuração do tipo Roschen Metzke possui juntas de ferramentas de liga de alta qualidade com pinos tratados termicamente para resistência superior a danos, corpos intermediários de precisão de alta resistência, para longa vida útil e facilidade de montagem e conjuntos de tubos internos substituíveis em campo com juntas especiais que oferecem 360 graus estabilização com restrição mínima de fluxo.A rosca do tipo Metzke usa um design de quatro roscas por polegada e superfície de acoplamento de junta de ferramenta de 90° mais robusta.
reencontrar
A rosca do tipo Remet é outro padrão reconhecido na perfuração RC.O tubo de perfuração do tipo Roschen Remet possui juntas de ferramentas de liga de alta qualidade com pinos tratados termicamente para resistência superior a danos, corpos intermediários de alta resistência e precisão, para longa vida útil e facilidade de montagem, e conjuntos de tubos internos substituíveis em campo com juntas especiais oferecem estabilização de 360 graus com mínima restrição de fluxo.O tubo RC do tipo Remet possui anéis de vedação na parte do pino do conjunto do tubo interno, proporcionando vedação e fluxo de ar ideais para o tubo interno.A rosca do tipo Remet usa um design de três roscas por polegada mais grosso e mais durável.
Parâmetros do Martelo de Circulação Reversa
Especificações dos Martelos RC ROSCHEN | |||||||||
Tamanho do Martelo | Martelo | Bit Shank | Código ROSCHEN | Faixa de furos (mm) | Diâmetro Externo (mm) | Comprimento (sem broca) mm | Peso (NW) kgs | Linha de conexão | Pressão no trabalho |
3" | RE531 | RE531 | ROS RC 30 | 84-100 | 81 | 1069 | 29 | 3" Remet | 1,0-3,0 MPa |
3" | RE035 | RE035 | ROS RC 35 | 84-105 | 85 | 1075 | 35 | 3" Remet | 1,0-3,0 MPa |
4 1/2" | RE004 | RE004 | ROS RC 40 | 111-127 | 107 | 1252 | 52 | 3,5"-4" Remet 4" Metzke | 1,0-3,0 MPa |
4 1/2" | RE540 | RE540 | ROS RC 45 | 111-127 | 107 | 1252 | 52 | 3,5"-4" Remet 4" Metzke | 1,0-3,0 MPa |
5" | RE040 | RE040 | ROS RC 50 | 113-130 | 109,5 | 1191 | 57 | 3,5"-4" Remet 4" Metzke | 1,0-3,0 MPa |
5" | RE542 | RE542 | ROS RC 50 | 113-130 | 109,5 | 1191 | 57 | 3,5"-4" Remet 4" Metzke | 1,0-3,0 MPa |
5" | RE543 | RE543 | ROS RC 50 | 120-135 | 116 | 1191 | 62 | 3,5"-4" Remet 4" Metzke | 1,0-3,0 MPa |
5" | RE545 | RE545 | ROS RC 50 | 122-135 | 117,5 | 1261 | 65 | 4"-4,5" Remet 4"-4,5" Metzke | 1,5-3,5 MPa |
5 1/2" | RE547 | RE547 | ROS RC 55 | 130-146 | 124,5 | 1270 | 71 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
5 1/2" | RE052 | RE052 | ROS RC 55 | 130-146 | 124,5 | 1270 | 71 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
5 3/4" | RE054 | RE054 | ROS RC 55 | 130-146 | 124,5 | 1270 | 85 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
5 3/4" | RE140 | RE140 | ROS RC 55 | 130-146 | 124,5 | 1270 | 85 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
5" | PR40 | PR40 | ROS RC 50 | 124-142 | 120,5 | 1362 | 80,5 | 3,5"-4,5" Remet 3,5"-4,5" Metzke | 1,5-3,5 MPa |
5 1/2" | PR52 | PR52 | ROS RC 55 | 126-142 | 121 | 1227 | 68,5 | 4"-4,5" Remet 4"-4,5" Metzke | 1,5-3,5 MPa |
5 1/2" | PR52R | PR52/PR52R | ROS RC 55 | 130-146 | 124 | 1225 | 65 | 4"-4,5" Remet 4"-4,5" Metzke | 1,5-3,5 MPa |

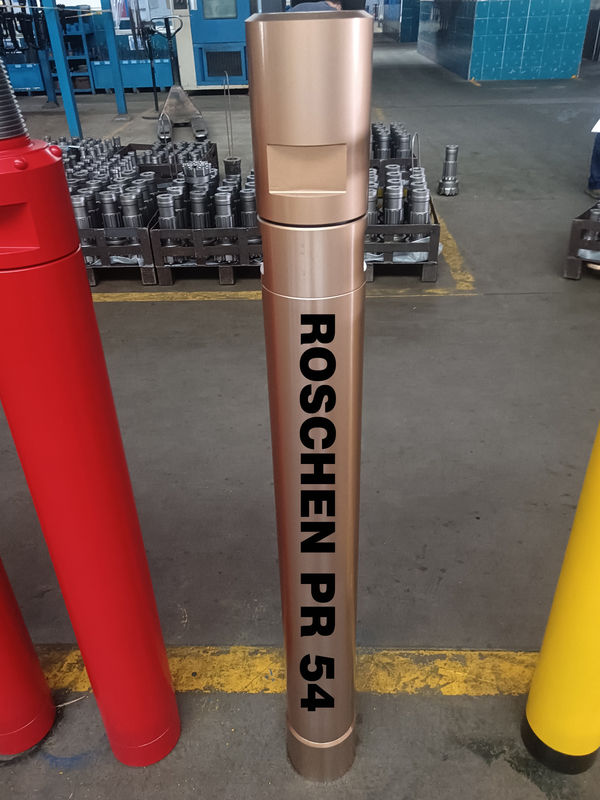

5 1/2" | PR54 | PR54 | ROS RC 55 | 135-150 | 130 | 1294 | 84,5 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
6" | MX5456 | MX5456 | ROS RC 60 | 136-150 | 132 | 1362 | 90 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
6"~6 1/2" | RC62/RC62R | RC62/RC62R | ROS RC 65 | 152-190 | 146 | 1320 | 110 | Como pedido | 1,5-3,5 MPa |
8" | RC82/RC82R | RC82/RC82R | ROS RC 80 | 190-250 | 180 | 1395 | 185 | Como pedido | 1,5-3,5 MPa |
10" | RC100/RC100R | RC100/RC100R | ROS RC 100 | 250-370 | 240 | 1528 | 328 | Como pedido | 1,5-3,5 MPa |
Notas: | |||||||||
Metzke, o fio Remet está disponível! | |||||||||
Qualquer haste de tipo especial de martelo RC estará disponível mediante solicitação. |
Uso do martelo de circulação reversa
