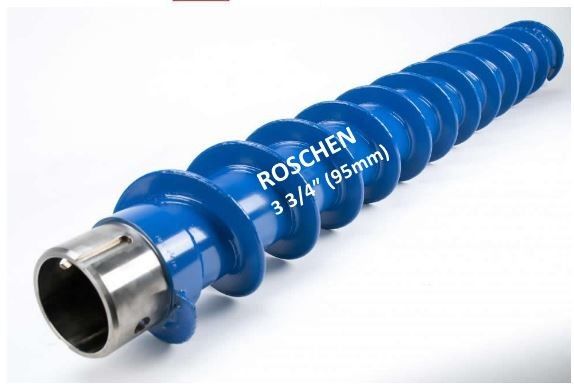

Eixo helicoidal oco resistente 3 da haste da chave dobro 3/4 de ″ (95mm)
Todos os 3 eixos helicoidais ocos resistentes chaves dobro de 3/4 de haste do ″ (95mm) caracterizam um projeto afrontado contínuo do voo, 3/8 de ″ (9.5mm) densamente na borda exterior com um passo de 6 ″.
As junções resistentes, afiladas da ferramenta são feitas das conexões do aço de liga 4142 e do dobro-parafuso da característica.
| |
Descrição |
Libras. |
Quilograma. |
| Seção do eixo helicoidal |
| 1 |
3 3/4 de eixo helicoidal oco 3 da haste da DK HD do ″ (95mm) 3/4 de identificação x do ″ (95mm) 7 1/8 de ′ do ″ (181mm) O.D. x 5 (1524mm) |
84 |
38,1 |
| 2 |
3 3/4 de tampão da movimentação da DK HD do ″ (95mm) com 1 5/8 de ″ (41mm) encanta o Pin |
25 |
11,3 |
| 2 |
3 3/4 de tampão da movimentação da DK HD do ″ (95mm) com ″ 2 (51mm) encanta o Pin |
28 |
12,7 |
| 3 |
Porca #4 & parafuso para o adaptador do Haste-à-tampão |
0,9 |
0,4 |
| 4 |
3 5/8 de piloto Bit Connector do ″ (92mm) (caixa do AW – 2 3/8 de ″ API Reg. Caixa) |
8 |
3,6 |
| 4 |
3 5/8 de piloto Bit Connector do ″ (92mm) (caixa de AWJ – 2 3/8 de ″ API Reg. Caixa) |
11 |
5 |
| 4 |
3 5/8 de piloto Bit Connector do ″ (92mm) (caixa do nanowatt – 2 3/8 de ″ API Reg. Caixa) |
11 |
5 |
| 4 |
3 5/8 de piloto Bit Connector do ″ (92mm) (caixa de NWJ – 2 3/8 de ″ API Reg. Caixa) |
12 |
5,4 |
| 5 |
Adaptador do Haste-à-tampão – Pin do AW |
3 |
1,4 |
| 5 |
Adaptador do Haste-à-tampão – Pin de AWJ |
3 |
1,4 |
| 5 |
Adaptador do Haste-à-tampão – Pin do nanowatt |
7 |
3,2 |
| 5 |
Adaptador do Haste-à-tampão – Pin de NWJ |
6 |
2,7 |
| 6 |
Broca Rod do AW – ′ 5 (1524mm) |
21 |
9,5 |
| 6 |
Broca Rod de AWJ – ′ 5 (1524mm) |
23 |
10,4 |
| 6 |
Broca Rod do nanowatt – ′ 5 (1524mm) |
31 |
14,1 |
| 6 |
Broca Rod de NWJ – ′ 5 (1524mm) |
35 |
15,9 |
| Peças de reparo do eixo helicoidal |
| 1A |
3 3/4 de ″ (95mm) DK HD Pin Tool Joint |
8 |
3,6 |
| 1B |
3 3/4 de junção da ferramenta da caixa da DK HD do ″ (95mm) |
7 |
3,2 |
| 7 |
Parafuso de fechamento do eixo helicoidal ALB3 |
0,4 |
0,2 |
| 8 |
Porca de bucha do eixo helicoidal ABN3 |
0,2 |
0,1 |
| 9 |
Chaveta de movimentação do eixo helicoidal ADK2 |
0,3 |
0,1 |
| Eixo helicoidal Cutterheads e piloto Bits |
| 10 |
3 3/4 de lâmina Cutterhead da DK HD do ″ (95mm) – ″ de 8 1/2 (216mm) O.D. |
16 |
7,3 |
| 10 |
3 3/4 de pá Cutterhead da DK HD do ″ (95mm) – ″ de 8 1/2 (216mm) O.D. |
20 |
9,1 |
| 10 |
3 3/4 de lâmina da DK HD do ″ (95mm)/bala Cutterhead – ″ de 8 1/2 (216mm) O.D. |
20 |
9,1 |
| 10 |
3 3/4 de pá da DK HD do ″ (95mm)/bala Cutterhead – ″ de 8 1/2 (216mm) O.D. |
22 |
10 |
| 10 |
3 3/4 de bala Cutterhead da DK HD do ″ (95mm) – ″ de 8 1/2 (216mm) O.D. |
22 |
10 |
| 10 |
3 3/4 de ″ (95mm) DK HD 5-T Cutterhead – ″ de 8 1/2 (216mm) O.D. |
22 |
10 |
| 11 |
3 5/8 de piloto Bit do vértice do ″ (92mm), 2 3/8 de ″ API Reg. Pin |
5 |
2,3 |
| 11 |
3 5/8 de piloto Bit da bala do ″ (92mm), 2 3/8 de ″ API Reg. Pin |
8 |
4,1 |
