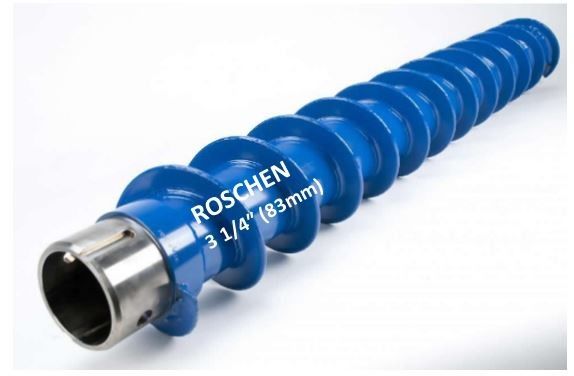

Eixo helicoidal oco resistente 3 da haste da chave dobro 1/4de″ (83mm)
Todos os 3 (83mm) eixos helicoidais ocos chaves dobro da haste 1/4inch caracterizam um projeto afrontado contínuo do voo, 3/8inch (9.5mm) densamente na borda exterior com um passo 6inch.
As junções da ferramenta são feitas das conexões do aço de liga 4142 e do dobro-parafuso da característica.
Descrição | Libras. | Quilograma. | |
Seção do eixo helicoidal | |||
1 | 3 1/4 de eixo helicoidal oco 3 da haste da DK HD do ″ (83mm) 1/4 de identificação x do ″ (83mm) 6 5/8 de ′ do ″ (168mm) O.D. x 5 (1524mm) | 81 | 36,7 |
2 | 3 1/4 de tampão da movimentação da DK HD do ″ (83mm) com 1 5/8 de ″ (41mm) encanta o Pin | 22 | 10 |
2 | 3 1/4 de tampão da movimentação da DK HD do ″ (83mm) com ″ 2 (51mm) encanta o Pin | 23 | 10,4 |
3 | Porca #3 & parafuso para o adaptador do Haste-à-tampão | 0,9 | 0,4 |
4 | 3 1/8 de piloto Bit Connector do ″ (79mm) (caixa do AW – caixa da N-haste de 4 Thd) | 11 | 5 |
4 | 3 1/8 de piloto Bit Connector do ″ (79mm) (caixa de AWJ – caixa da N-haste de 4 Thd) | 12 | 5,4 |
4 | 3 1/8 de piloto Bit Connector do ″ (79mm) (caixa do nanowatt – caixa da N-haste de 4 Thd) | 8 | 3,6 |
4 | 3 1/8 de piloto Bit Connector do ″ (79mm) (caixa de NWJ – caixa da N-haste de 4 Thd) | 11 | 5 |
5 | Adaptador do Haste-à-tampão – Pin do AW | 3 | 1,4 |
5 | Adaptador do Haste-à-tampão – Pin de AWJ | 3 | 1,4 |
5 | Adaptador do Haste-à-tampão – Pin do nanowatt | 7 | 3,2 |
5 | Adaptador do Haste-à-tampão – Pin de NWJ | 6 | 2,7 |
6 | Broca Rod do AW – ′ 5 (1524mm) | 21 | 9,5 |
6 | Broca Rod de AWJ – ′ 5 (1524mm) | 23 | 10,4 |
6 | Broca Rod do nanowatt – ′ 5 (1524mm) | 31 | 14,1 |
6 | Broca Rod de NWJ – ′ 5 (1524mm) | 35 | 15,9 |
Peças de reparo do eixo helicoidal | |||
1A | 3 1/4 de ″ (83mm) DK HD Pin Tool Joint | 7 | 3,2 |
1B | 3 1/4 de junção da ferramenta da caixa da DK HD do ″ (83mm) | 6 | 2,7 |
7 | Parafuso de fechamento do eixo helicoidal ALB3 | 0,3 | 0,1 |
8 | Porca de bucha do eixo helicoidal ABN3 | 0,3 | 0,1 |
9 | Chaveta de movimentação do eixo helicoidal ADK2 | 0,3 | 0,1 |
Eixo helicoidal Cutterheads e piloto Bits | |||
10 | 3 1/4 de lâmina Cutterhead da DK do ″ (83mm) – ″ de 7 1/2 (190mm) O.D. | 11 | 5 |
10 | 3 1/4 de pá Cutterhead da DK do ″ (83mm) – ″ de 7 1/2 (190mm) O.D. | 12 | 5,5 |
10 | 3 1/4 de lâmina da DK do ″ (83mm)/bala Cutterhead – ″ de 7 1/2 (190mm) O.D. | 14 | 6,4 |
10 | 3 1/4 de pá da DK do ″ (83mm)/bala Cutterhead – ″ de 7 1/2 (190mm) O.D. | 9 | 4,1 |
10 | 3 1/4 de bala Cutterhead da DK do ″ (83mm) – ″ de 7 1/2 (190mm) O.D. | 10 | 4,5 |
10 | 3 1/4 de ″ (83mm) DK 5-T Cutterhead – ″ de 7 1/2 (190mm) O.D. | 10 | 4,5 |
11 | 3 1/8 de piloto Bit do vértice do ″ (79mm), Pin da N-haste 4-Thrd | 2,5 | 1,3 |
11 | 3 1/8 de piloto Bit da bala do ″ (79mm), Pin da N-haste 4-Thrd | 5 | 2,3 |
