Eixo helicoidal oco chave triplo 3 da haste 1/4 de ″ (83mm)
Todos os 3 1/4 de eixo helicoidal oco chave triplo da haste do ″ (83mm) caracteriza um projeto migrando afrontado contínuo, 3/8 de ″ (9.5mm) densamente na borda exterior com um passo de 5 ″ (117mm).

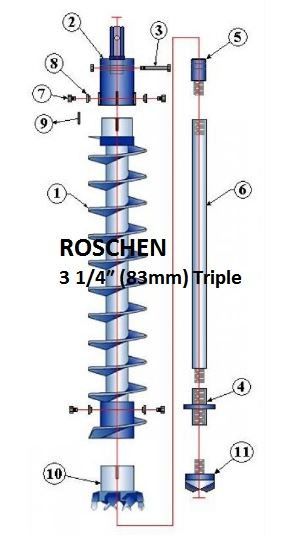

Descrição | Libras. | Quilograma. | |
Seção do eixo helicoidal | |||
1 | 3 1/4 de eixo helicoidal oco 3 da haste do TK do ″ (83mm) 1/4 de identificação x do ″ (83mm) 6 5/8 de ′ do ″ (169mm) O.D. x 5 (1525mm) | 81 | 36,7 |
2 | 3 1/4 de tampão da movimentação do TK do ″ (83mm) com 1 5/8 de ″ (41mm) encantam o Pin | 21 | 9,5 |
2 | 3 1/4 de tampão da movimentação do TK do ″ (83mm) com ″ 2 (51mm) encantam o Pin | 25 | 11,3 |
3 | Porca #3 & parafuso para o adaptador do Haste-à-tampão | 0,9 | 0,4 |
4 | 3 1/8 de piloto Bit Connector do ″ (79mm) (caixa do AW – caixa da N-haste de 4 Thd) | 11 | 5 |
4 | 3 1/8 de piloto Bit Connector do ″ (79mm) (caixa de AWJ – caixa da N-haste de 4 Thd) | 12 | 5,4 |
4 | 3 1/8 de piloto Bit Connector do ″ (79mm) (caixa do nanowatt – caixa da N-haste de 4 Thd) | 8 | 3,6 |
4 | 3 1/8 de piloto Bit Connector do ″ (79mm) (caixa de NWJ – caixa da N-haste de 4 Thd) | 11 | 5 |
5 | Adaptador do Haste-à-tampão – Pin do AW | 3 | 1,4 |
5 | Adaptador do Haste-à-tampão – Pin de AWJ | 3 | 1,4 |
5 | Adaptador do Haste-à-tampão – Pin do nanowatt | 7 | 3,2 |
5 | Adaptador do Haste-à-tampão – Pin de NWJ | 6 | 2,7 |
6 | Broca Rod do AW – ′ 5 (1524mm) | 21 | 9,5 |
6 | Broca Rod de AWJ – ′ 5 (1524mm) | 23 | 10,4 |
6 | Broca Rod do nanowatt – ′ 5 (1524mm) | 31 | 14,1 |
6 | Broca Rod de NWJ – ′ 5 (1524mm) | 35 | 15,9 |
Peças de reparo do eixo helicoidal | |||
1A | 3 1/4 de ″ (83mm) TK Pin Tool Joint | 6 | 2,7 |
1B | 3 1/4 de junção da ferramenta da caixa do TK do ″ (83mm) | 5 | 2,3 |
7 | Parafuso de fechamento do eixo helicoidal ALB1 | 0,3 | 0,1 |
8 | Porca de bucha do eixo helicoidal ABN1 | 0,2 | 0,1 |
9 | Chaveta de movimentação do eixo helicoidal ADK1 | 0,3 | 0,1 |
Eixo helicoidal Cutterheads e piloto Bits | |||
10 | 3 1/4 de lâmina Cutterhead do TK do ″ (83mm) – ″ de 7 1/2 (190mm) O.D. | 11 | 5 |
10 | 3 1/4 de pá Cutterhead do TK do ″ (83mm) – ″ de 7 1/2 (190mm) O.D. | 12 | 5,5 |
10 | 3 1/4 de lâmina do TK do ″ (83mm)/bala Cutterhead – ″ de 7 1/2 (190mm) O.D. | 14 | 6,4 |
10 | 3 1/4 de pá do TK do ″ (83mm)/bala Cutterhead – ″ de 7 1/2 (190mm) O.D. | 12 | 5,5 |
10 | 3 1/4 de bala Cutterhead do TK do ″ (83mm) – ″ de 7 1/2 (190mm) O.D. | 12 | 5,5 |
10 | 3 1/4 de ″ (83mm) TK 5-T Cutterhead – ″ de 7 1/2 (190mm) O.D. | – | – |
11 | 3 1/8 de piloto Bit do vértice do ″ (79mm), Pin da N-haste 4-Thrd | 2,5 | 1,3 |
11 | 3 1/8 de piloto Bit da bala do ″ (79mm), Pin da N-haste 4-Thrd | 5 | 2,3 |
As junções da ferramenta são feitas das conexões do aço de liga 4142 e do dobro-parafuso da característica.
