Abaixo da perfuração do furo
>
|
| Lugar de origem | CHINA |
| Marca | ROSCHEN |
| Certificação | ISO |
| Número do modelo | 70 milímetros - 400 milímetros |

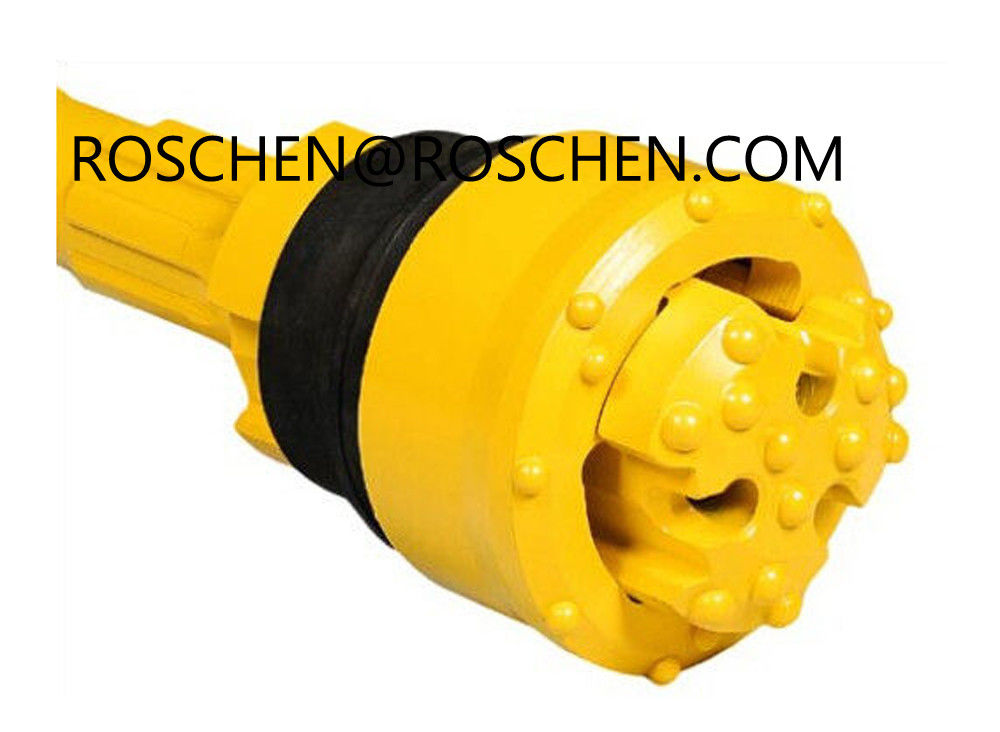

Sobrecarregar o bocado de broca sobrecarregam o sistema de furo 70mm - 400mm OD
O sistema da broca de Stratex
O sistema da broca de Stratex (SDS) é sobrecarrega o sistema de furo projetado para as circunstâncias onde um furo encaixotado é exigido. Os furos de desmoronamento tendem a fazer sobrecarregam o furo caro, com equipamento de furo perdido e tempo ocioso da máquina.
Em colaboração com perfuradores e contratantes de perfuração, o SDS foi desenvolvido para superar estes problemas. O projeto excêntrico patenteado e a gota fora dos bocados de broca do anel (DOR) permitem a corda e a embalagem de broca a ser abaixadas simultaneamente no furo com um sistema convencional da perfuração de martelo.
O bocado projetado excêntrico do SDS gerencie para fora e fura um furo do diâmetro maior do que a embalagem, evitando desmoronamentos, esmaecimentos, e outros problemas comuns em operações de furo normais no delicado e no cascalho-tipo estratos ou rocha fraca. Desde 90% do mundo sobrecarregar a perfuração está em estratos fracos, utilização potencial do SDS é enorme.
Após ter alcançado a profundidade designada, o reamer-bocado do SDS é retraído invertendo o sentido da rotação e aplicando a tensão no reamer-bocado, que tem um atarraxamento e o retrairá na embalagem para a remoção fácil da broca-corda inteira. Isto sae da embalagem no lugar para outras aplicações ou para a remoção em um outro dia. O método do SDS é projetado para o uso com a tubulação rosqueada comum nivelada ou o soldar-tipo embalagem e fornece um tamanho mordido para uma grande variedade de espessuras de parede de encaixotamento diferentes.
Vantagens do SDS:
Aplicações:
Acessórios disponíveis com SDS:
|
Sobrecarregar o sistema da broca
Conjunto do sistema de Stratex
O método da perfuração de Stratex é usado com os equipamentos de perfuração giratória do ar e os martelos do downhole da maioria de fabricantes. A haste de broca é conectada à movimentação superior do equipamento usando um sub da comutação ou o sub do giro. A haste de broca é conectada então ao martelo do para baixo-furo pelo mesmo método. Os anéis da porca e da separação do mandril são removidos para introduzir a pata do dispositivo do guia e fixados substituindo os anéis da separação e a porca do mandril. O bocado do reamer, na posição fechado, é introduzido agora na sapata de encaixotamento. Desde que o martelo da percussão está na parte inferior do furo, trabalhando diretamente acima do bocado de broca, a força para puxar para baixo o tubo de encaixotamento é transferida pela sapata de encaixotamento. O ar de exaustão da broca reorienta os cortes fracos acima através dos bosques no dispositivo do guia, forçando os acima entre a haste de broca e a parede de encaixotamento para fora através da cabeça da descarga, que é unida ao tubo de encaixotamento. Usando uma cabeça da descarga, a perfuração é não somente mais segura mas igualmente ambientalmente líquido de limpeza. Stratex pode ser usado com espuma ou água para ajudar em cortar a remoção.
Bom nivelamento
O bom nivelamento é essencial com toda a operação de furo bem sucedida ou na utilização sobrecarregar o sistema da perfuração. O sistema de Stratex fornece jatos do ar acima e abaixo do dispositivo do guia, criando um vácuo através da cara do bocado do reamer, removendo os cortes com a maior velocidade anular. Os carbonetos do calibre ao longo do lado do piloto e do ato mordido reamer para esmagar os cortes em partículas mais finas, maioria de que são removidos do furo. Os cortes restantes são forçados de novo nas paredes da cavidade, saindo de menos material a ser extraído do furo. |
|
|
|
Vantagens:
|
|
A velocidade de ar é importante para a limpeza eficiente do furo. Uma velocidade de ar do retorno mínima de 4000 pés pelo minuto é desejável. O espaço anular entre a tubulação de broca e a capacidade do furo furado assim como do compressor determina a velocidade de ar. A velocidade de ar anular no pé pelo minuto pode ser calculada com a seguinte fórmula se o consumo do ar e a área anular são sabidos:
|
velocidade de ar anular (fpm) = |
ar livre (cfm) x consumido 144 |
|
|
área anular (quadrada. em.) * |
área *annular = .7854 x (diâmetro de furo - tubulação de broca OD)
Os seguintes meios de nivelamento são igualmente úteis:
NOTA: A espuma tem a capacidade para levantar cortes e estabiliza a parede do furo e fornece a lubrificação para uma penetração de encaixotamento mais fácil. A espuma igualmente tem bom furando o desempenho na maioria de tipos de argila.
O sistema da broca de Stratex
|
Perfuração Rod
|
Tampa do limpador Corpo da descarga Braçadeira da descarga Extremidade de encaixotamento vazia Braçadeira do adaptador Prendedores substituíveis Pin End Extremidade de caixa Embalagem Pata do martelo Dispositivo do guia Sapata de embalagem Bocado do Reamer |
O sistema de Stratex utiliza um reamer de uma peça só e um bocado piloto que se mova para fora para a posição completamente aberta sobre um eixo excêntrico girando uma meia volta à direita. Este sistema mordido piloto do reamer abre um furo do diâmetro maior do que o diâmetro da embalagem. A embalagem é abaixada simultaneamente no furo como as brocas mordidas piloto do reamer. O bocado piloto é girado em 10 a 40 RPM ao furar com o martelo. Quando a profundidade de furo designada é alcançada, o sistema do bocado piloto do reamer está retraído na embalagem aplicando a leve tensão e invertendo o sentido da rotação de furo. O projeto do sistema mordido piloto do reamer incorpora um método de carregamento fechado que faça a perda do bocado piloto virtualmente impossível. Este sistema mordido, na posição fechado, é removido facilmente através da sapata de encaixotamento e da embalagem. |
||
|
Funcionamento
|
Retraído
|
|
||
Perfuração telescópica
Usar um método de furo de encurtamento pode conseguir umas profundidades mais profundas.
|
Algumas amostras da corda são como segue: |
365 |
240 |
190 |
140 |
90 |
|
|
365 |
215 |
165 |
115 |
|
|
|
365 |
215 |
140 |
90 |
|
As profundidades de embalagem com Stratex podem alcançar 500 pés ou mais com as versões do martelo do para baixo-furo segundo o tipo de formação, de equipamento de furo, e de experiência dos pessoais de perfuração.
Profundidade do furo
|
Sistema de Stratex (milímetros) |
70 |
80 |
90 |
115 |
140 |
165 |
190 |
215 |
240 |
365 |
|
Máximo normal - profundidade do furo (ft) |
200 |
250 |
300 |
500 |
500 |
500 |
500 |
- |
- |
- |
O método da perfuração de Stratex
O método de furo final
Sobrecarregar o método de furo que foi projetado por perfuradores para perfuradores. Sobrecarregar greves materiais quando esperado o mais menos. Seja preparado. Uso Stratex!
O sistema PATENTEADO da broca de Stratex:
|
|
1. Dispositivo de uma peça só da pata e do guia fabricado do material o mais de alta qualidade com controle estrito da qualidade. 2. Os jatos do ar são usados para impedir todo o mau funcionamento da abertura e da retração da operação do bocado piloto do reamer e o esclarecimento dos cortes acima do sistema mordido piloto do reamer. 3. Selado carregando o sistema para a facilidade em girar o bocado excêntrico para fora ou em retrai-lo na embalagem. 4. Embalagem com sapata: A embalagem pode ser fornecida com as extremidades lisas ou rosqueadas. 5. Desvio sulcado diretamente acima do sistema do fechamento para cancelar cortes e assegurar o contato de furo completo da cara. 6. O ombro afilado no bocado do reamer elimina o emperramento e as assistências de encaixotamento no retraimanto do bocado do reamer na embalagem. 7. Reamer de uma peça só e bocado piloto fabricados do material o mais de alta qualidade, com controle estrito da qualidade. 8. Carbonetos da proteção do calibre no piloto e no bocado resistentes, de uma peça só do reamer. 9. Carbonetos da abóbada no bocado resistente do piloto e do reamer. |
|
|
Usado quando a perfuração concêntrica for uma exigência:
*When usado conjuntamente com as recomendações e as especificações do fabricante. |
Declive Ring Under Reamer
|
Ferramenta |
Embalagem |
Substantivo |
Embalagem |
Embalagem |
Furo |
|
70 milímetros |
3,5 |
3,0 |
.216 |
2,75 |
3,75 |
|
80 milímetros |
4,0 |
3,5 |
.266 |
3,125 |
4,875 |
|
90 milímetros |
4,5 |
4,0 |
.237 |
3,625 |
5,0 |
|
115 milímetros |
5,563 |
5,0 |
.258 |
4,5 |
6,125 |
|
140 milímetros |
6,625 |
6,0 |
.280 |
5,5 |
7,5 |
|
165 milímetros |
7,625 |
7,0 |
.301 |
6,5 |
8,75 |
|
190 milímetros |
8,625 |
8,0 |
.322 |
7,5 |
9,75 |
|
210 milímetros |
9,625 |
9,0 |
.342 |
8,350 |
11,0 |
|
215 milímetros |
10,0 |
9,5 |
.350 |
8,625 |
11,125 |
|
240 milímetros |
10,75 |
10,0 |
.365 |
9,525 |
11,25 |
FERRAMENTAS DA EXCELÊNCIA E DA DURABILIDADE POR MAIS DE 30 ANOS
|
|
Pressão de ar máxima recomendada para sistemas da broca de Stratex O máximo recomendou a pressão de ar para a perfuração de Stratex com martelos do para baixo-furo é a barra 12, que iguala 210 libras por polegada quadrada. A velocidade de rotação depende do tamanho do bocado de Stratex e da formação que estão sendo furados. A velocidade de rotação pode ter que ser variado como as mudanças da formação. A tabela mostra velocidades de rotação recomendadas para os vários tamanhos de Stratex. |
Velocidades de rotação recomendadas
|
Sistema de Stratex (milímetros) |
70 |
80 |
90 |
115 |
140 |
165 |
190 |
215 |
240 |
280 |
|
Velocidade (RPM) |
20 - 40 |
10 - 25 |
||||||||
Os equipamentos de broca devem ter o suficiente torque para furar com Stratex. A tabela mostra velocidades de rotação recomendadas para os vários tamanhos de bocado de Stratex.
Profundidade do furo
|
Sistema de Stratex (milímetros) |
70 |
80 |
90 |
115 |
140 |
165 |
190 |
215 |
240 |
280 |
|
Torque mínimo (ft/lb) |
570 |
600 |
663 |
1470 |
2200 |
2950 |
4000 |
4000 |
4000 |
7000 |
“ROSCHEN fornece a escala a mais larga da flexibilidade quando se trata do tamanho de encaixotamento da parede
espessura, que lhe faz uma alta demanda por usuários. Todos os sistemas completos e prontos para
revenda dentro de uma semana ou de dois, um prazo que não possa ser encontrado por outros fabricantes.”
Stratex sobre a ferramenta de perfuração da carga: Tamanho e carta técnica
|
Tamanho da ferramenta |
Tamanhos de encaixotamento |
Identificação da sapata de movimentação. |
Comprimento da sapata de movimentação |
Guia à distância de encaixotamento |
Diâmetro alargado |
Mordeu |
Guia à distância de encaixotamento |
||
|
Tamanho nominal |
O.D. |
Paredes |
|||||||
|
70 |
3 |
3,50 |
.216 |
2,750 |
2,5 |
4,25 |
3,75 |
2,75 |
2,968 |
|
80 |
3,5 |
4,0 |
.237 |
3,156 |
2,75 |
4,5 |
4,375 |
3 |
3,437 |
|
90 |
4 |
4,5 |
.247 |
3,650 |
3,5 |
5 |
5 |
3,5 |
3,937 |
|
110 |
5 |
5,562 |
.375 |
4,375 |
5,5 |
7,50 |
6,125 |
4,25 |
4,75 |
|
115 |
5 |
5,562 |
.258 |
4,575 |
5,5 |
7,50 |
6,125 |
4,25 |
4,937 |
|
132 |
6 |
6,625 |
.432 |
5,188 |
5 |
7,75 |
7,5 |
4,875 |
5,593 |
|
140 |
6 |
6,625 |
.280 |
5,575 |
5 |
7,75 |
7,5 |
5,125 |
5,937 |
|
142 |
7 |
7 |
.498 |
5,575 |
5 |
7,625 |
7,875 |
5,25 |
5,875 |
|
150 |
7 |
7 |
.272 |
5,937 |
5 |
7,625 |
7,875 |
5,25 |
6,375 |
|
160 |
7 |
7,625 |
.500 |
6,036 |
5,5 |
8,25 |
8,75 |
6,125 |
6,500 |
|
165 |
7 |
7,625 |
.301 |
6,575 |
5,5 |
8,25 |
8,75 |
6,25 |
6,937 |
|
180 |
8 |
8,625 |
.500 |
7,075 |
6 |
8,75 |
10 |
6,75 |
7,535 |
|
190 |
8 |
8,625 |
.277 |
7,575 |
6 |
8,75 |
10 |
7,375 |
7,937 |
|
200 |
9 |
9,625 |
.500 |
7,937 |
6 |
9 |
11 |
7,625 |
8,437 |
|
210 |
9 |
9,625 |
.342 |
8,312 |
6 |
9 |
11 |
8 |
8,845 |
|
215 |
10 |
10 |
.250 |
8,625 |
6 |
9 |
11 |
8 |
9,250 |
|
230 |
10 |
10,75 |
.500 |
9,050 |
7 |
10,25 |
11,75 |
8,75 |
9,625 |
|
235 |
10 |
10,75 |
.365 |
9,275 |
7 |
10,25 |
11,75 |
9 |
9,890 |
|
250 |
11 |
11,75 |
.500 |
10 |
7 |
10,75 |
13,25 |
9,625 |
10,62 |
|
260 |
11 |
11,75 |
.375 |
10,25 |
7 |
10,75 |
13,25 |
10 |
10,87 |
|
280 |
12 |
12,75 |
.500 |
10,937 |
7 |
11 |
14,5 |
10,625 |
11,56 |
|
300 |
13,37 |
13,375 |
.430 |
* |
8 |
12 |
15 |
10,625 |
* |
|
310 |
14 |
14 |
.500 |
12,25 |
8 |
12 |
15,75 |
12 |
12,87 |
|
360 |
16 |
16 |
.500 |
14,25 |
10 |
14,25 |
18 |
14 |
14,87 |
|
410 |
18 |
18 |
.500 |
* |
10 |
* |
20 |
15 |
* |
|
420 |
18,62 |
18,62 |
.430 |
* |
10 |
* |
20,37 |
15 |
* |
|
455 |
20 |
20 |
.500 |
* |
11 |
* |
22 |
17,5 |
* |
|
510 |
22 |
22 |
.500 |
20,075 |
11 |
16 |
24 |
18 |
* |
|
560 |
24 |
24 |
.500 |
22,075 |
11 |
16,5 |
26 |
20 |
22,75 |
|
610 |
26 |
26 |
.500 |
23,875 |
12 |
17 |
28 |
22 |
* |
|
660 |
28 |
28 |
.500 |
25,875 |
12 |
17,5 |
30 |
24 |
* |
|
710 |
30 |
30 |
.500 |
27,875 |
12 |
19 |
32,5 |
26 |
* |
|
760 |
32 |
32 |
.500 |
29,875 |
14 |
21 |
34,5 |
28 |
* |
|
810 |
34 |
34 |
.500 |
31,875 |
14 |
21,5 |
36,5 |
30 |
32,62 |
|
860 |
36 |
36 |
.500 |
33,75 |
14 |
23 |
38,5 |
32 |
* |
|
1000 |
42 |
42 |
.500 |
39,375 |
16 |
* |
44,5 |
38 |
* |
|
1150 |
48 |
48 |
.500 |
45,375 |
16 |
* |
51 |
42 |
* |
O STRATEX CENTRO*
|
|
O reamer inferior concêntrico o mais atrasado usado para o grande diâmetro exigências:
|
|
Tamanho da ferramenta |
Tamanhos de encaixotamento |
Sapata de movimentação |
Comprimento da sapata de movimentação |
Guia a encaixotar Dist. |
Diâmetro alargado |
Guia O.D. |
||
|
NÃO OFUSCANTE |
Tamanho nominal |
O.D. |
Máximo |
|
|
|
|
|
|
460 |
20 |
20,000 |
0,500 |
18,125 |
9,000 |
14,00 |
21,250 |
18,750 |
|
510 |
22 |
22,000 |
0,500 |
20,125 |
10,000 |
15,50 |
23,250 |
20,750 |
|
560 |
24 |
24,000 |
0,500 |
22,125 |
10,000 |
15,50 |
25,250 |
22,750 |
|
610 |
26 |
26,000 |
0,500 |
24,125 |
11,000 |
16,50 |
27,250 |
24,750 |
|
660 |
28 |
28,000 |
0,500 |
26,125 |
12,000 |
17,50 |
29,250 |
26,750 |
|
710 |
30 |
30,000 |
0,500 |
27,875 |
12,000 |
19,00 |
32,500 |
* |
|
760 |
32 |
32,000 |
0,500 |
29,875 |
14,000 |
21,00 |
34,500 |
* |
|
810 |
34 |
34,000 |
0,500 |
31,875 |
14,000 |
21,50 |
36,500 |
36,620 |
|
860 |
36 |
36,000 |
0,500 |
33,750 |
14,000 |
23,00 |
38,500 |
* |
|
1000 |
42 |
42,000 |
0,500 |
39,375 |
16,000 |
* |
44,500 |
* |
|
1150 |
48 |
48,000 |
0,500 |
45,375 |
16,000 |
* |
51,000 |
* |
