Perfuração superior do martelo
>
|
| Lugar de origem | Alemanha |
| Marca | ROSCHEN |
| Certificação | ISO, API |
| Número do modelo | 1' - 6' |

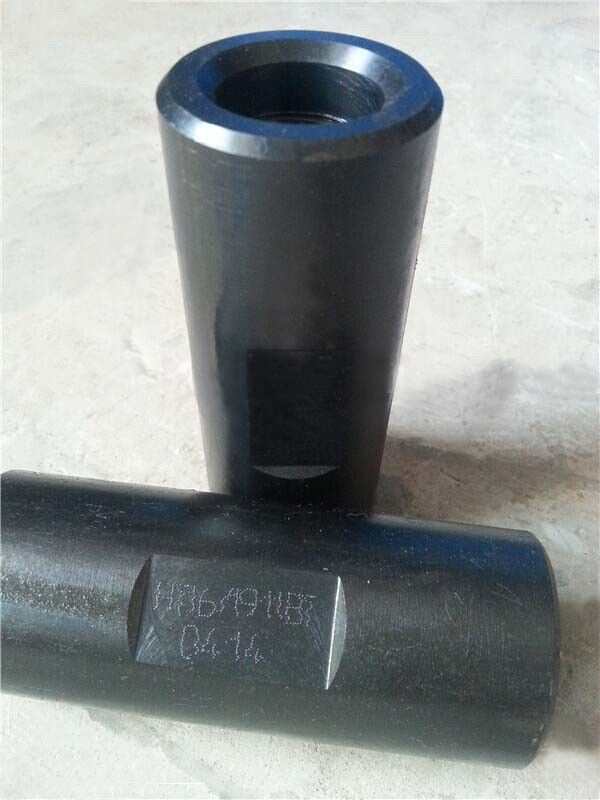

Perfuração do martelo da parte superior do acoplamento de Rod do otário da linha fêmea e masculina do API
Especificações:
Acoplamento de Rod do otário da linha fêmea e masculina do API
1. Meterial: liga de alta qualidade
2. Tratamento de superfície: fosfatar, anilagem
Acoplamento de Rod do otário da linha fêmea e masculina do API
Parâmetros técnicos
Acoplamento sem redução
| Tamanho (dentro) | Acoplamento O.D W (milímetro) (+0,13, - 0,25) |
Comprimento L (milímetro) (+1,57, - 0,00) |
Linha D. (dentro) | Comprimento do quadrado da chave (milímetro) |
Dureza (HRA) |
| 5/8" | 38,10 | 101,6 | 15/16" | 31,8 | 56-62 |
| 3/4" | 41,28 | 1-1/16” | |||
| 7/8" | 46,00 | 1-3/16” | |||
| 1" | 55,60 | 1-3/8” | 38,1 | ||
| 1-1/8” | 60,33 | 114,3 | 1-9/16” |
Acoplamento magro do furo
| Tamanho (dentro) | Acoplamento O.D W (milímetro) (+0,13, - 0,25) |
Comprimento L (milímetro) (+1,57, - 0,00) |
Linha D. (dentro) | Comprimento do quadrado da chave (milímetro) |
Dureza (HRA) |
| 5/8" | 31,75 | 101,6 | 15/16" | 31,8 | 56-62 |
| 3/4" | 38,10 | 1-1/16” | |||
| 7/8" | 41,30 | 1-3/16” | |||
| 1" | 50,80 | 1-3/8” | 38,1 |
Secundário-acoplamento sem redução
| Tamanho (dentro) | Acoplamento O.D W (milímetro) (+0,13, - 0,25) |
Comprimento L (milímetro) (+1,57, - 0,00) |
Linha pequena D. da extremidade. | Linha D. da extremidade grande. | Dureza (HRA) |
| 5/8" - 3/4" | 41,28 | 101,6 | 15/16" | 1-1/16” | 56-62 |
| 3/4" - 7/8" | 46,00 | 1-1/16” | 1-3/16” | ||
| 7/8" - 1" | 55,60 | 114,3 | 1-3/16” | 1-3/8” | |
| 1" - 1-1/8” | 60,33 | 127,0 | 1-3/8” | 1-9/16” |
Secundário-acoplamento magro do furo
| Tamanho (dentro) | Acoplamento O.D W (milímetro) (+0,13, - 0,25) |
Comprimento L (milímetro) (+1,57, - 0,00) |
Linha pequena D. da extremidade. | Linha D. da extremidade grande. | Dureza (HRA) |
| 5/8" - 3/4" | 38,10 | 101,6 | 15/16" | 1-1/16” | 56-62 |
| 3/4" - 7/8" | 41,30 | 1-1/16” | 1-3/16” | ||
| 7/8" - 1" | 50,80 | 114,3 | 1-3/16” | 1-3/8” |
Conexão lustrada sem redução
| Tamanho (dentro) | Acoplamento O.D W (milímetro) (+0,13, - 0,25) |
Comprimento L (milímetro) (+1,57, - 0,00) |
Linha D. (dentro) | Desapareça o cone | Dureza (HRA) |
| 5/8" | 38,10 | 101,6 | 15/16" | 9O | 56-62 |
| 3/4" | 41,28 | 1-1/16” | |||
| 7/8" | 46,00 | 1-3/16” | |||
| 1" | 55,60 | 1-3/8” | |||
| 1-1/8” | 60,33 | 114,3 | 1-9/16” |
Furo magro conexão lustrada
| Tamanho (dentro) | Acoplamento O.D W (milímetro) (+0,13, - 0,25) |
Comprimento L (milímetros) (+1,57, - 0,00) |
Linha D. (dentro) | Desapareça o cone | Dureza (HRA) |
| 5/8" | 31,75 | 101,6 | 15/16" | 9O | 56-62 |
| 3/4" | 38,10 | 1-1/16” | |||
| 7/8" | 41,30 | 1-3/16” | |||
| 1" | 50,80 | 1-3/8” |
Propriedades mecânicas de acoplamento
| Rm da resistência à tracção (Mpa) | Força de rendimento Rel (Mpa) | Porcentagem A do alongamento (%) | Porcentagem da redução da área Z (%) |
| ≥655 | ≥405 | ≥16 | ≥48 |
