5 ft conjunto de tambor do núcleo do tubo triplicar-se de 10 ft com tubo rachado NQ3 HQ3 PQ3

conjuntos 1
MOQ
N/A
preço
5 ft conjunto de tambor do núcleo do tubo triplicar-se de 10 ft com tubo rachado NQ3 HQ3 PQ3
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
nome: barril do núcleo
Tipo: Tambor de núcleo convencional
Estilo: Fixas Barril Core
Materiais: Embalagem do aço do europeu 4145
modelo: Tambor de núcleo NQ da série de Q, QG, tambor de núcleo do cabo de PQ
Métrico: Tambor de núcleo métrico de Bristish
Normas: T 2-66, T 2-76, T 2-86, T 2-101, T 2-116; T6-76, T6-86, T6-101, T6-116
núcleo de barris: Tambor de núcleo de Boart Longyear
Tambor de núcleo da Suécia: Tambor de núcleo, tambor de núcleo de Copco do atlas
Ferramentas: Ferramentas de retirada do núcleo do cabo
Q 3 séries: QG 3, NQ 3, tambores de núcleo de PQ 3
tambor de núcleo triplo: BMLC, NMLC, tambores de núcleo do tubo triplicar-se de HMLC
Realçar:

Fixas Barril Core

,

Tambor de núcleo da perfuração

Informação básica
Lugar de origem: Alemanha
Marca: ROSCHEN
Certificação: ISO, API
Número do modelo: AQ, Bq, NQ, QG, PQ, T36, T46, T56, T66, T76, T86, HWF, PWF, SWF, UWF, ZWF, RWT, EWT, AWT, BWT, NWT,
Condições de Pagamento e Envio
Detalhes da embalagem: Caso de madeira poli
Habilidade da fonte: 100 jogos
Descrição de produto

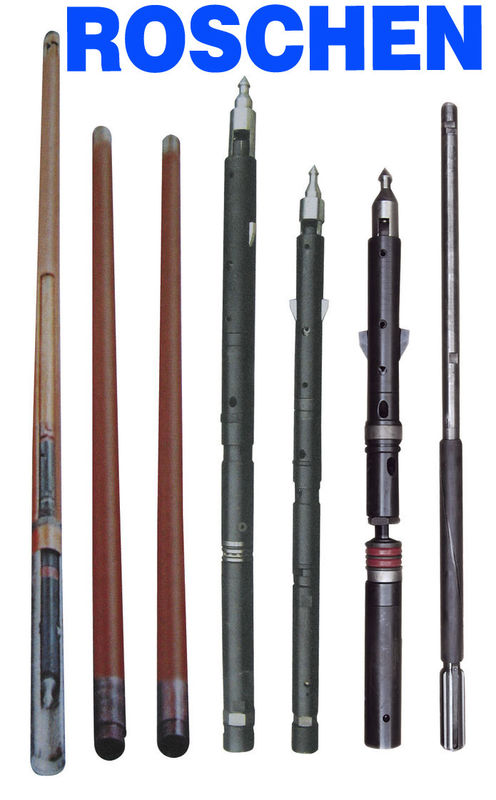

5 ft conjunto de tambor do núcleo do tubo triplicar-se de 10 ft com tubo rachado NQ3 HQ3 PQ3

Tambor de núcleo do tubo triplicar-se do tambor de núcleo do cabo com tubo rachado NQ3 HQ3 PQ3

Tambor de núcleo do tubo triplicar-se do tambor de núcleo do cabo 5 ft, 10 ft com tubo rachado NQ3 HQ3 PQ3

Descrição do produto detalhada

Tambor de núcleo do tubo triplicar-se do tambor de núcleo do cabo com tubo rachado NQ3 HQ3 PQ3

Descrição do tambor de núcleo triplo do tubo para a venda:

Os tambores de núcleo triplicar-se de NQ3 HQ3 PQ3 são usados geralmente para a finalidade geotécnical, projetado maximizar a recuperação do núcleo em formações macias, e este tambor de núcleo da série tem vantagens da boa propriedade da perfuração, da eficiência alta do salvamento e do baixo consumo.

Consiste no conjunto de tubo exterior e no conjunto de câmara de ar. a caixa da madeira compensada do Exportação-padrão é utilizada para embalar este tambor de núcleo da série do QG.


1. TAMBOR DE NÚCLEO

CONFIGURAÇÃO & APLICAÇÃO DO TAMBOR DE NÚCLEO:

O conjunto de tambor do núcleo é composto do grupo da câmara de ar e do grupo do exterior-tubo.

O grupo da câmara de ar recolhe a amostra de núcleo durante o processo da perfuração e é independente do grupo do exterior-tubo.

O grupo da câmara de ar é composto de:

  • Conjunto principal
  • Câmara de ar
  • Caixa do elevador de núcleo
  • Elevador de núcleo
  • Pare o anel

O grupo do exterior-tubo sempre permanece na parte inferior do furo e abriga o grupo da câmara de ar durante o processo da perfuração.

O grupo do exterior-tubo é composto do restante dos componentes do tambor de núcleo:

  • Travando o acoplamento
  • Acoplamento do adaptador
  • Tubo exterior
Núcleo-tambores triplos do tubo do dobro do tubo Core-barrels/com tubo rachado

Os Núcleo-tambores dobro do tubo com tubo rachado, este tipo núcleo-tambores consistem no mesmo grupo que acima mencionado mas utiliza um terceiro tubo chamado um tubo do forro ou da separação da câmara de ar que seja colocado dentro da câmara de ar.

Série Modelo Bocado de broca (milímetros) Reamer Tubo exterior Câmara de ar Peso de unidade
Diâmetro interno Diâmetro exterior Diâmetro exterior Diâmetro exterior Diâmetro interno Diâmetro exterior Diâmetro interno Kg/set
Tambor de núcleo da série da qualidade de cópia Bq 59,5 36,5 60 57,2 46 42,9 38,1 45
NQ 74,6 47,6 75,8 73 60,3 55,6 50 65
QG 95,6 63,5 96 92,1 77,8 73 66,7 105
PQ 122 85 122,6 118 103 95,3 88,9 150


Tamanhos de sistema do tambor de núcleo de Boart Longyear
TAMANHO NÚCLEO Ø FURO Ø
AQTK 35,5 milímetros (1-3/8 dentro) 48 milímetros (1-7/8 dentro)
Bq 36,4 milímetros (1-7/16 dentro) 60 milímetros (2-3/8 dentro)
BQTK 40,7 milímetros (1-5/8 dentro) 60 milímetros (2-3/8 dentro)
NQ 47,6 milímetros (1-7/8 dentro) 75,7 milímetros (3 dentro)
NQTK (NQ2”) 50,6 milímetros (2 dentro) 75,7 milímetros (3 dentro)
NQ3 45 milímetros (1-3/8 dentro) 75,7 milímetros (3 dentro)
QG 63,5 milímetros (2-1/2 dentro) 96 milímetros (3-3/8 dentro)
HQ3 61,1 milímetros (2-3/8 dentro) 96 milímetros (3-3/8 dentro)
PQ 85 milímetros (3-3/8 dentro) 122,6 milímetros (4-7/8 dentro)
PQ3 83 milímetros (3-1/4 dentro) 122,6 milímetros (4-7/8 dentro)


Tamanhos de sistema do tambor de núcleo de Atlas Copco
SISTEMA NÚCLEO Ø FURO Ø
milímetro em milímetro em
A 48,0 1,89 27,0 1,06
B 59,9 2,36 36,4 1,43
N 75,7 2,98 47,6 1,88
H 96,1 3,78 63,5 2,5
P 122,6 4,83 85,0 3,35
