CONJUNTO DE TAMBOR DOBRO DO NÚCLEO DO TUBO DO CABO SUBTERRÂNEO DE NQU PARA A PERFURAÇÃO HORIZONTAL
Roschen oferece o tambor de núcleo padrão de NQU NWL-U para o uso com hastes de NQ/NRQ/NT. O tambor de núcleo de NQU é ideal para o uso na maioria de circunstâncias de furo subterrâneas e está disponível para a aplicação no furo padrão do tamanho de DCDMA N. Consiste nos componentes do conjunto principal de NQU, da câmara de ar de NQU e no tubo de NQU componentes exteriores.
Tambor de núcleo subterrâneo da perfuração do diamante de NQU
Tambor de núcleo do cabo de NQU
Tambor de núcleo do tubo do dobro de NQU
Conjunto principal de NQU
Tambor de núcleo de NQU

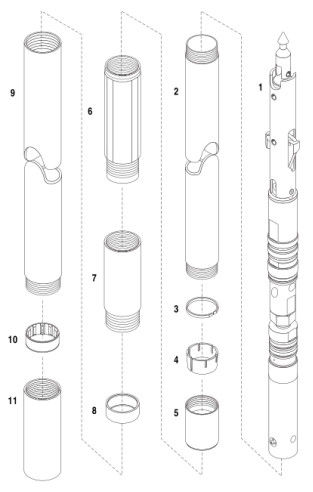

Configuração padrão do tambor de núcleo de NQU:
Conjunto 1-NQU principal
Câmara de ar 2-NQU
Anel da parada 3-NQU
Elevador de núcleo 4-NQU
Caixa do elevador de núcleo 5-NQU
6-NQU que trava o acoplamento
Acoplamento do adaptador 7-NQU
Anel da aterrissagem 8-NQU
Tubo 9-NQU exterior
Estabilizador da câmara de ar 10-NQU
Protetor de linha 11-NQU
Parâmetro de NQU Nonimal | milímetro | Polegadas |
Diâmetro de furo de NQU (aproximadamente) | 75,8 | 2,984 |
Diâmetro de núcleo de NQU (aproximadamente) | 47,6 | 1,874 |
O bocado de núcleo de NQU ajustou o OD (aproximadamente) | 75,3 | 2,965 |
O bocado de núcleo de NQU ajustou a identificação (aproximadamente) | 47,6 | 1,874 |
NQU que alarga Shell Set OD (aproximadamente) | 75,8 | 2,984 |
Tubo exterior OD de NQU | 73 | 2,874 |
Identificação exterior do tubo de NQU | 60,3 | 2,374 |
Câmara de ar OD de NQU | 55,6 | 2,189 |
Identificação da câmara de ar de NQU | 50 | 1,969 |
NOTA:
(1) o bocado de núcleo de NQU e o escudo do alargamento não são incluídos.
(2) 1,5 m/5 ft e 3 tambores de núcleo de m/10 ft NQU estão disponíveis.
(3) o tambor de núcleo o mais novo da ponta de lança NQU de MKII está igualmente disponível.
