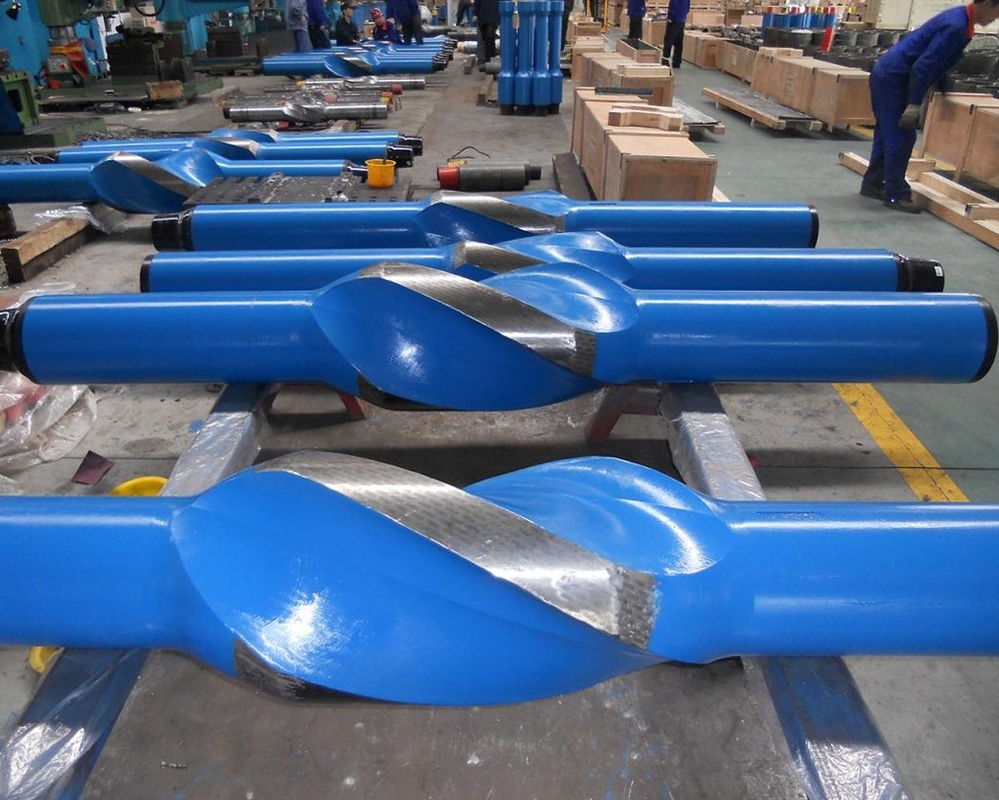

Estabilizadores de perfuração pesados de 15" com cara de carburo de tungstênio duro com padrão certificado API

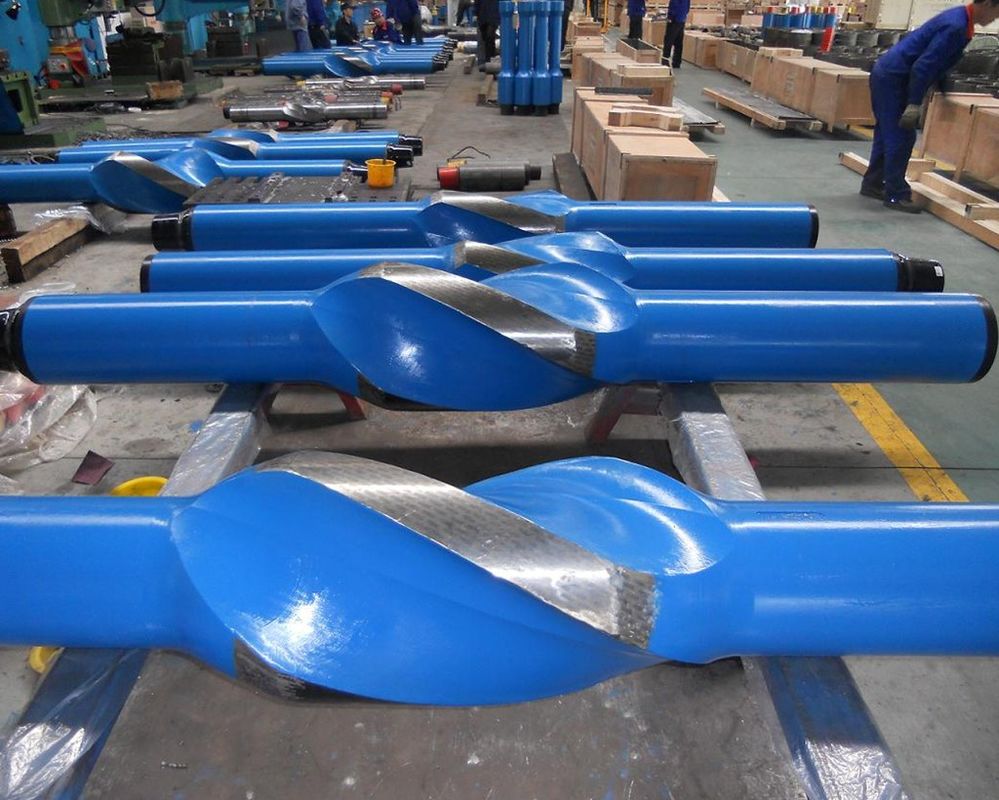

Estabilizadores de perfuração de alta resistência de 15" com face de carboneto de tungstênio duro com certificação API padrão





Estabilizadores de perfuração de alta resistência de 17 1/2" com face de carboneto de tungstênio duro com certificação API padrão





Estabilizadores de perfuração para serviços pesados ​​- Certificados pela API e comprovados em campo



A Roschen entrega estabilizadores API de alta qualidade diretamente de nossa base de fabricação na China, a preços significativamente mais baixos do que os do seu fornecedor local.



Fabricados em aço inoxidável AISI 4145H de qualidade ou não magnético conforme API Spec 7-1, nossos estabilizadores de perfuração estão entre os mais resistentes que você pode encontrar.





Especificações principais
Padrões	Especificação API 7-1
Tipos	Lâmina integral, lâmina soldada, manga substituível, não rotativa
Posições	Broca próxima (caixa/caixa), coluna de colar de perfuração (caixa/pino)
Graus de aço	AISI 4145H modificado, não magnético (não mag)
Revestimento duro	HF1000 - HF5000





Visão geral do conteúdo

1. Um estabilizador para cada aplicação de perfuração
1). Estabilizador de lâmina integral (IBS)
2). Estabilizador de lâmina soldada
3). Estabilizador de manga substituível
4). Estabilizador de manga não rotativo (estabilizador de manga de borracha)

2. Tamanhos e conexões do estabilizador

3. Graus de aço disponíveis
1). Aço Mod AISI 4145H
2). Aço não magnético (não magnético)

4. Tipos de revestimento duro

5. Como fazer o pedido





Um estabilizador para cada aplicação de perfuração

Estabilizadores são parte integrante do conjunto do fundo do poço. Eles concentram o peso dos colares de perfuração na broca, enrijecem o BHA e mantêm os colares de perfuração longe da parede do poço, reduzindo assim o risco de cano preso.


A Roschen oferece uma grande variedade de estabilizadores para todos os tamanhos e formações de furos possíveis. Estabilizadores especiais, como alargadores de rolos, abridores de furos e limpadores de assentos de chaves, completam esta seleção e garantem que você sempre encontrará o estabilizador certo para sua aplicação de perfuração.


Estabilizador de lâmina integral (IBS)
Usinados a partir de uma única peça de aço AISI 4145H de alta resistência ou aço não magnético, os estabilizadores de lâminas integrais (IBS) eliminam o risco de as lâminas caírem no poço.


Disponível com lâminas espirais em diferentes ângulos ou lâminas retas. Lâminas espirais garantem contato de superfície de 360°, enquanto lâminas retas fornecem concentração máxima de fluido.


Equipados com uma solução de revestimento rígido ideal, nossos estabilizadores de lâmina integrais são adequados para a maioria das formações, de macias a abrasivas.


Faixas de tamanho de furo


. Estabilizador de lâmina reta: 5” – 28 1/2”
. Estabilizador de lâmina espiral: 5” ​​– 36”
. Estabilizador de melancia: 8” – 28”



Estabilizador de lâmina soldada

Com as lâminas soldadas em um mandril forjado, os estabilizadores de lâminas soldados são uma alternativa econômica aos estabilizadores de lâminas integrais para formações macias e semiduras.


Tratamento térmico completo e testes não destrutivos completos de todas as costuras de soldagem garantem a máxima robustez.

Disponível em design de lâmina reta e lâmina espiral com 3 ou 4 lâminas por estabilizador.


Tipos de lâminas estabilizadoras
Os estabilizadores soldados e integrais Roschen estão disponíveis com lâminas nos seguintes ângulos de enrolamento.


. Lâmina reta
. Espiral aberta: ângulo de enrolamento de 180 – 220°
. Espiral completa: ângulo de enrolamento de 300 – 350°
. Espiral apertada: ângulo de enrolamento de 500 – 600°



As lâminas espirais são destras, mas espirais canhotas podem ser fornecidas mediante solicitação.


Estabilizador de manga substituível

Compostos por um único mandril e uma luva substituível, os estabilizadores de luva substituível são ideais em áreas remotas, onde reparos e consertos das lâminas não são viáveis.


A luva pode ser trocada facilmente no piso de perfuração sem a necessidade de ferramentas especiais. Como um benefício adicional, um mandril pode ser usado com luvas de tamanhos diferentes, reduzindo os custos do equipamento.


Estabilizador de manga não rotativo (estabilizador de manga de borracha)

Feito de poliuretano especial, a luva em um estabilizador de luva não rotativo permanece estacionária no mandril durante a perfuração. Dessa forma, ela estabiliza a coluna de perfuração sem alargamento insuficiente.


Os estabilizadores de manga de borracha podem ser usados ​​em formações duras e abrasivas, pois o desgaste nas mangas é muito menor em comparação a outros tipos de estabilizadores.

Manuseio fácil e seguro: As mangas podem ser substituídas rápida e facilmente no piso de perfuração. Seu design sem emendas evita a perda da manga no poço.



Tamanhos e conexões do estabilizador

Especificações comuns de estabilizadores estão listadas aqui. Outros tamanhos de furos, diâmetros de pescoço e conexões estão disponíveis mediante solicitação. Todas as dimensões estão em polegadas.




Tamanho do furo	Diâmetro do pescoço	Conexões (tanto string quanto quase bit)
5-1/2	4-1/8 a 4-3/4	NC31 (2-7/8 SE) · NC38 (3-1/2 SE) · 3-1/2 REG
5-5/8	4-1/8 a 4-3/4	NC31 (2-7/8 SE) · NC38 (3-1/2 SE) · 3-1/2 REG
5-3/4	4-1/8 a 4-3/4	NC31 (2-7/8 SE) · NC38 (3-1/2 SE) · 3-1/2 REG
5-7/8	4-1/8 a 4-3/4	NC31 (2-7/8 SE) · NC38 (3-1/2 SE) · 3-1/2 REG
6	4-1/8 a 4-3/4	NC31 (2-7/8 SE) · NC38 (3-1/2 SE) · 3-1/2 REG
6-1/8	4-1/8 a 4-3/4	NC38 (3-1/2 SE) · 3-1/2 REG
6-1/4	4-1/8 a 4-3/4	NC38 (3-1/2 SE) · 3-1/2 REG
6-1/2	4-1/8 a 4-3/4	NC38 (3-1/2 SE) · 3-1/2 REG
6-5/8	4-1/8 a 4-3/4	NC38 (3-1/2 SE) · 3-1/2 REG
6-3/4	4-1/8 a 4-3/4	NC38 (3-1/2 SE) · 3-1/2 REG
7-3/8	6-1/4	NC46 (4 SE) · 4-1/2 REG
7-1/2	6-1/4	NC46 (4 SE) · 4-1/2 REG
7-7/8	6-1/4	NC46 (4 SE) · 4-1/2 REG
8-1/4	6-1/4 a 6-3/4	NC46 (4 SE) · NC50 (4 1/2 SE) · 4-1/2 REG · 6-5/8 REG
8-3/8	6-1/4 a 6-3/4	NC46 (4 SE) · NC50 (4 1/2 SE) · 4-1/2 REG · 6-5/8 REG
8-1/2	6-1/4 a 6-3/4	NC46 (4 SE) · NC50 (4 1/2 SE) · 4-1/2 REG · 6-5/8 REG
8-3/4	6-1/4 a 6-3/4	NC46 (4 SE) · NC50 (4 1/2 SE) · 4-1/2 REG · 6-5/8 REG
9	6-3/4 a 7-3/4	4-1/2 REG · 6-5/8 REG
9-1/2	6-3/4 a 7-3/4	4-1/2 REG · 6-5/8 REG
9-5/8	6-3/4 a 7-3/4	4-1/2 REG · 6-5/8 REG
9-7/8	6-3/4 a 7-3/4	4-1/2 REG · 6-5/8 REG
10-5/8	6-3/4 a 7-3/4	4-1/2 REG · 6-5/8 REG
11	8 a 9-1/2	NC56 · NC61 · REGULAGEM 6-1/2 · REGULAGEM 6-5/8 · REGULAGEM 7-5/8
12	8 a 9-1/2	NC56 · NC61 · REGULAGEM 6-1/2 · REGULAGEM 6-5/8 · REGULAGEM 7-5/8
12-1/4	8 a 9-1/2	NC56 · NC61 · REGULAGEM 6-1/2 · REGULAGEM 6-5/8 · REGULAGEM 7-5/8
13-1/2	8 a 9-1/2	NC56 · NC61 · REGULAGEM 6-1/2 · REGULAGEM 6-5/8 · REGULAGEM 7-5/8
14-3/4	8 a 9-1/2	NC56 · NC61 · REGULAGEM 6-1/2 · REGULAGEM 6-5/8 · REGULAGEM 7-5/8
16	8 a 9-1/2	NC56 · NC61 · REGULAGEM 6-1/2 · REGULAGEM 6-5/8 · REGULAGEM 7-5/8
16-1/2	8 a 9-1/2	NC56 · NC61 · REGULAGEM 6-1/2 · REGULAGEM 6-5/8 · REGULAGEM 7-5/8
17	8 a 9-1/2	NC56 · NC61 · REGULAGEM 6-1/2 · REGULAGEM 6-5/8 · REGULAGEM 7-5/8
17-1/2	8 a 9-1/2	NC56 · NC61 · REGULAGEM 6-1/2 · REGULAGEM 6-5/8 · REGULAGEM 7-5/8
20	8 a 9-1/2	NC56 · NC61 · REGULAGEM 6-1/2 · REGULAGEM 6-5/8 · REGULAGEM 7-5/8
22	8 a 9-1/2	NC56 · NC61 · REGULAGEM 6-1/2 · REGULAGEM 6-5/8 · REGULAGEM 7-5/8
23	8 a 9-1/2	NC56 · NC61 · REGULAGEM 6-1/2 · REGULAGEM 6-5/8 · REGULAGEM 7-5/8
24	8 a 9-1/2	NC56 · NC61 · REGULAGEM 6-1/2 · REGULAGEM 6-5/8 · REGULAGEM 7-5/8
26	8 a 9-1/2	NC56 · NC61 · REGULAGEM 6-1/2 · REGULAGEM 6-5/8 · REGULAGEM 7-5/8
28	9 a 9-1/2	7-5/8 REG · 8-5/8 REG
30	9 a 10	7-5/8 REG · 8-5/8 REG
36	9-1/2 a 10	7-5/8 REG · 8-5/8 REG​






Graus de aço disponíveis

Os estabilizadores Roschen podem ser fabricados em aço AISI 4145H modificado ou em aço inoxidável não magnético.

Aço Mod AISI 4145H

AISI 4145H Mod é um grau especial de aço cromo molibdênio. Tratado termicamente conforme API Spec 7, ele fornece aos nossos estabilizadores alta resistência à tração, resistência a choques e desgaste.


. Dureza: 285-341 HB (1 polegada abaixo da superfície)
. Resistência ao impacto: 54 J (ASTM A 370 – Charpy V-notch)

Aço não magnético (não magnético)

As operações de registro durante a perfuração (LWD) exigem que os estabilizadores e colares de perfuração sejam feitos de aço inoxidável não magnético, para evitar interferência magnética no equipamento de medição.


Além disso, ferramentas de fundo de poço de aço inoxidável são usadas em ambientes agressivos devido à sua boa resistência à corrosão.

Para nossos estabilizadores não magnéticos, usamos aço inoxidável de qualidade P530 Mn-Cr-N que atende a todos os requisitos acima.


. Dureza: min. 260-350 HB HB
. Resistência ao impacto: 122 J
. Resistência à corrosão: Testado e aprovado de acordo com a prática E da ASTM 262
. Permeabilidade magnética: < 1.001

Tipos de revestimento duro
A Roschen pode vestir seus estabilizadores com vários tipos diferentes de revestimento duro (HF 1000 a HF 5000). Se estiver em dúvida sobre qual escolher, nós o ajudaremos a encontrar a melhor opção de revestimento duro com base nas características de formação encontradas no fundo do poço.




HF1000
Carboneto de tungstênio triturado mantido em uma matriz de bronze e níquel. O tamanho de grão de 3 mm garante uma concentração maior de carboneto, o que é ideal para perfuração de formação suave.


HF 2000
Insertos trapezoidais de carboneto de tungstênio mantidos em uma matriz de bronze níquel carboneto sinterizado. Isso dará uma maior profundidade de cobertura de carboneto – ideal para perfuração de alto desvio em formações abrasivas.


HF3000
Insertos de carboneto de tungstênio fixados em um depósito de pulverização de pó ideal para formações abrasivas. Recomendado para estabilizadores não magnéticos


HF4000
Insertos de carboneto de tungstênio (tipo botão). Os insertos foram desenvolvidos para permitir inserção a frio e manter um ajuste próximo. Uma maior concentração de insertos no terço inferior da lâmina e na borda de ataque aumentará o contato da superfície para reduzir o desgaste em formações altamente abrasivas.


HF5000
Este processo de oxi-acetileno aplica partículas de carboneto fundido resistentes de tamanhos variados mantidas em uma matriz de níquel-cromo que fornece excelentes propriedades de ligação e maiores características de desgaste da superfície. Níveis de dureza da superfície acima de 40 HRC. Ideal para aplicações geotérmicas acima de 350 °C.






Como fazer um pedido?

As listas a seguir fornecem as informações necessárias para pedir ou consultar sobre um estabilizador de API. Se você não tiver todas as especificações necessárias em mãos, não se preocupe. Basta nos enviar o que você tem e nós descobriremos o resto com você.


Informações necessárias sobre o estabilizador


. Tipo de estabilizador: Integral, soldado, substituível ou não rotativo
. Posição da coluna de perfuração: coluna ou quase broca
. Envoltório: espiral apertada, espiral completa, espiral aberta ou reta
. Diâmetro do furo: Igual ao tamanho da broca
. Diâmetro do pescoço: Igual ao tamanho do colar da broca
. Conexões: As mesmas da conexão do colar de perfuração e (no caso de um estabilizador próximo à broca) da conexão da broca.
. Aço: AISI 4145H ou não magnético
. Revestimento duro: qualquer um de HF-1000 a HF-5000



Requisitos opcionais

. Recursos de alívio de tensão de conexão, conforme ISO 10424-2 (API Spec 7-2)
. Conexão trabalho a frio
. Tratamento da superfície de conexão: Opcional apenas para estabilizadores não magnéticos
. Recesso da válvula de flutuação: somente para estabilizadores próximos à broca
. Espiral esquerda: somente para estabilizadores de lâmina espiral
