sistema de perfuração de revestimento excêntrico odex para perfuração de poços de água

sistema de perfuração de revestimento excêntrico odex para perfuração de poços de água

A perfuração através de formações com formações soltas não consolidadas sempre vem com problemas como o buraco de perfuração que se desmorona ou colapsa.

No caso das formações soltas e não consolidadas, chamadas de formações sobrecarregadas, é difícil recuperar as cordas de perfuração após a perfuração do buraco.O buraco do furo é muitas vezes perdido antes de um tubo de carcaça pode ser inserido para apoiá-lo, atualmente existem dois tipos de sistemas de perfuração excêntricos e concêntricos sobrecarga representam a mais recente tecnologia em avanço casing simultâneo.

O sistema de perfuração excêntrico ou chamado Odex pela Atlas copco e TUBEX pela Sandvik, que permite perfuração e perfuração simultânea de buracos profundos em todos os tipos de formação,Mesmo aqueles com grandes pedras- podem ser utilizados diâmetros de caixas de 89 mm (ODEX 76) a 273 mm (ODEX 240), este método baseia-se num pedaço piloto e num reamer excêntrico,que, em conjunto, perfuram um buraco ligeiramente maior do que o diâmetro externo do tubo do invólucroIsto permite que o tubo de carcaça siga a broca pelo buraco.

Sistema de perfuração ODEX Etapas:

1Quando a perfuração começa, o revólver ODEX balança para fora e revólve o buraco-piloto suficientemente largo para que o tubo do invólucro deslize para baixo atrás do conjunto da broca.
2Quando a profundidade requerida é atingida, a rotação é revertida cuidadosamente, após o que o reamer oscila, permitindo que o conjunto da broca seja puxado para cima através do invólucro.
3Os tubos de revestimento que devem ser deixados no buraco de perfuração devem ser selados no fundo do buraco por meio de colagem de cimento ou de outro agente de vedação.
4A perfuração continua até à profundidade desejada na rocha base utilizando cordas de perfuração convencionais.

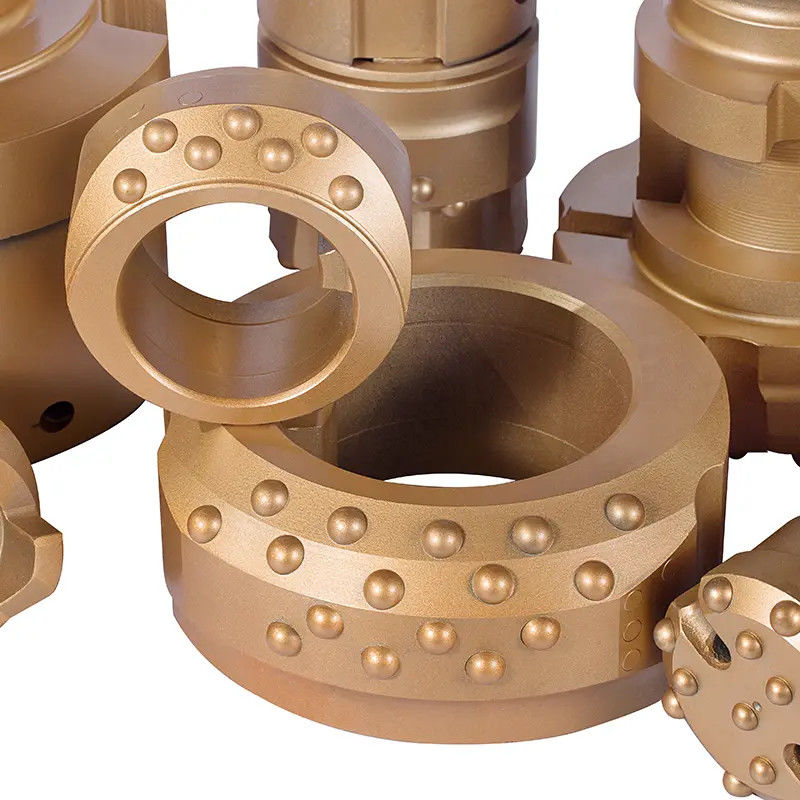

Lista de peças do sistema de perfuração de revestimento excêntrico Odex

*PROCEDIMENTO DE TRABALHO*

Sistema de carcaça excêntrica ODEXEspecificações técnicas:
