Equipamento de perfuração geotérmica hidráulico de Wells da esteira rolante para o furo geotérmica dos projetos
Equipamento de perfuração geotérmica hidráulico de Wells da esteira rolante
Equipamento de perfuração geotérmica hidráulico de Wells da esteira rolante

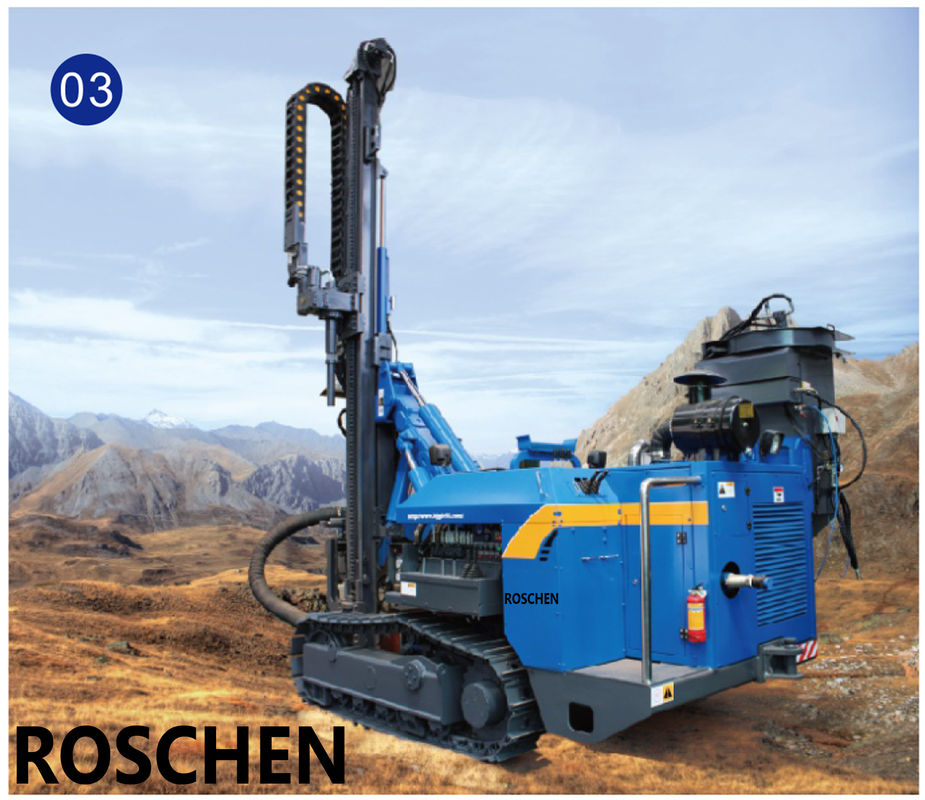

O equipamento de perfuração da série de Roschen RS-W é um equipamento de perfuração hidráulico conduzido versátil da esteira rolante da combustão interna que seja projetado e fabricado elaboradamente pelo grupo de Roschen limitado para assegurar a estabilidade do desempenho do equipamento, os componentes-chave é importado.
A profundidade máxima da perfuração do equipamento é até 500 medidores e a escala da perfuração está entre 105-350mm no diâmetro. O equipamento pode encontrar necessidades sob o ambiental geological diferente para projetos geotérmicas, a exploração da água subterrânea, a exploração hidro-geological, a construção da pilha e as necessidades de alguns outros projetos.
O equipamento inteiro é vantajoso com um motor mais poderoso, um torque mais grande da saída, uma eficiência e uma flexibilidade mais alta de funcionamento, assim como uma estabilidade e uns multifunctions melhores, etc. Quando o martelo de DTH é aplicado na perfuração de rocha na operação, o cascalho esmagado está descarregado pelos fluxos de ar de alta pressão, e a eficiência de perfuração é dez vezes mais rapidamente do que os equipamentos de perfuração giratória tradicionais. A perfuração de corte ou a perfuração do cone podem ser operadas no descarregamento não consolidado da camada, da rocha e da lama. Totalmente, o equipamento é apropriado para furar em circunstâncias geological complicadas. Comparando com outros concorrentes, o equipamento pode substituir o mesmo tipo dos equipamentos importados e a eficiência do preço do desempenho é mais proeminente do que mais atrasada.
Vantagens:
Operação Panet:
O painel de controlo é consiste no quadro do console, na válvula eletro-hidráulica, na válvula de diminuição, na válvula de controle compensada do fluxo, no calibre de pressão do óleo, nos instrumentos do motor, no acelerador do cabo, nos fechamentos de ignição e nos outros componentes. Todas as funções de controle são centralizadas nas tabelas de controle, aquela facilita a operação e melhora a eficiência do trabalho.
Sistema do guincho
O guincho acionado por motor hidráulico pode flexivelmente içar menos de quatro pontos duas toneladas de ferramentas ou de acessórios de perfuração.
Motor
O sistema de energia é sistema de movimentação diesel. O motor específico da indústria de Cummins 93 k, a bomba hidráulica e o motor fornecem um ímpeto forte para os equipamentos.
Gerador
O equipamento de perfuração é conduzido pelo motor hidráulico. Um gerador de C.A. síncrono trifásico com um quilowatt of24 potência de saída pode ser usado como uma fonte dos poderes de emergência, que seja apropriada para a soldadura da luva, ou todo o outro equipamento que exigir a fonte da alimentação CA de 380 V.
Filtro de ar
O filtro de ar de duas fases pode filtrar sobre 90% de espana na afluência do ar, que pode eficazmente reduzir a abrasão do motor, endare a vida e ser usada em várias condições de trabalho severas.
Cilindro hidráulico da chave
A chave posta do cilindro hidráulico pode desmontar todos os tipos das junções rapidamente e iluminar a intensidade labor.
Cabeça giratória
A cabeça giratória do poder montada na broca, uma válvula eletro-hidráulica giratória controla dois motores hidráulicos, permitindo a velocidade de rotação e os dois tipos do torque da saída da caixa de engrenagens para permitir o equipamento adaptam-se às condições de trabalho diferentes.
Guiga hidráulica
Os pés hidráulicos do grande curso para o transporte do equipamento fazem a carga e descarregando sem equipamento de levantamento, o equipamento pode auto-ser carregado, os pés hidráulicos com o sentido do instrumento horizontal para conseguir o equipamento de nivelamento rápido.
Sistema da grua & da alimentação
Furar e levantar são apoiados pelo hidro-cilindro - a estrutura da placa chain, que é cofre forte, seguro e durável.
Parâmetros técnicos:
Parâmetro técnico | Modelo | ||
RS-W-810 | RS-W-820 | RS-W-830 | |
Diâmetro de furo | 105 ~ 305mm | 105 ~ 350mm | 130 ~ 350mm |
Profundidade de Max.Drilling | 250m | 300m | 500m |
Rocha adaptável | Escala de Protodyakonov da dureza F4 ~ F20 | ||
Torque da rotação | Segunda engrenagem: 6600/3300Nm | Segunda engrenagem: 8600/43300Nm | Segunda engrenagem: 118000/5900Nm |
Velocidade giratória | Segunda engrenagem: 0~80/0~160rpm | Segunda engrenagem: 0~72/0~144rpm | Segunda engrenagem: 0~90/0~180rpm |
Capacidade da pressão | 50KN | 60KN | 75KN |
Capacidade de levantamento | 120KN | 150KN | 260KN |
Comprimento de Rod de broca | 3M | 3M | 3M/4.5M |
Diâmetro de Rod da broca | 76 / 89mm | 76 / 89/102mm | 89 / 102mm |
Modelo do martelo | ROS45/ROS55/ROS65 | ROS45/ROS55/ROS65 | ROS65/ROS85/ROS100 |
Velocidade de curso | 2.5Km/h | 2.5Km/h | 2Km/h |
Capacidade da categoria | 25o | 25o | 21o |
Curso do pé | Comprimento padrão 1.4M | Comprimento padrão 1.5M | Comprimento padrão 1.5M |
Pressão de vento | 1.38~3.2Mpa | 1.38~3.2Mpa | 1.38~3.2Mpa |
Consumo do ar | ≥16m3/min | ≥25m3/min | ≥30m3/min |
Poder do motor | 75Kw | 93Kw | 132Kw |
Dimensão | Altura da largura x do comprimento x | ||
Dimensão no transporte | 7000x1800x2500mm | 6000x2100x2900mm | 8100x2300x2900mm |
Dimensão no trabalho | 5545x1800x6900mm | 4610x2100x7400mm | 5500x2250x8950mm |
Peso de efetivação | 9 toneladas | 11 toneladas | 13,8 toneladas |
