Martelo de QL4A DTH (QL40)
QL40 abaixo do martelo do furo

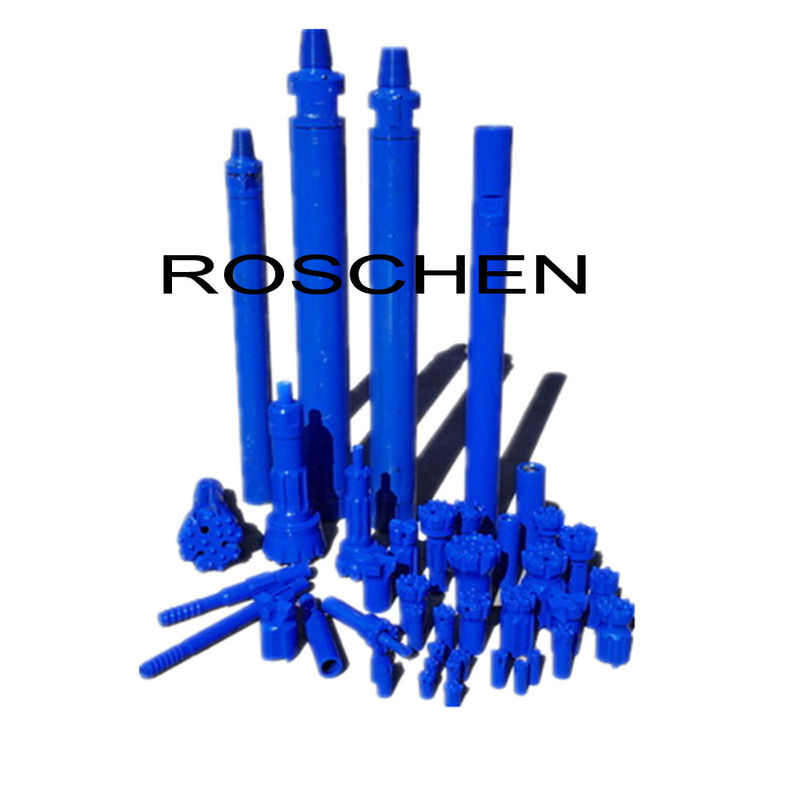

Martelo QL40 de QL4A DTH abaixo do martelo do furo usado em formações macias do arenito do solo
| Informação básica | |
| No. do modelo: | QL40 |
| Objeto da mineração: | Mineração |
| Origem: | Alemanha China |
| Tipo: | Máquina de perfuração |
| Marca registrada: | ROSCHEN |
| Código do HS: | 84123100 |
| Objeto da mineração | Mineração, maquinaria do minério, pedreira de pedra |
| Uso | Uso junto com bocados de botão de DTH |
| Aplicação | Perfuração de DTH. Extração de carvão, pedreira |
| Diâmetro da broca | 65-305mm |
| Pacote do transporte | Caixa da madeira da dobra |
Descrição do produto:
É um tipo do martelo alto da pressão de ar DTH sem footvalve, nosso projeto mais novo. É igualmente um dos martelos os mais avançados de DTH no mundo.
Características:
1. Fora do problema da fratura da válvula de aspiração e a expansão e a contração.
2. Consumo de mais baixa energia e frequência mais alta do impacto. A velocidade da perfuração é 15%-30% mais alto do que esse com válvula de aspiração.
3. Estrutura simples, manutenção segura das peças, da longa vida, a fácil e a barata.
4. Abaixe o ar e o consumo de petróleo. O consumo de petróleo é aproximadamente 10% mais baixo do que esse com válvula de aspiração.
Parâmetros técnicos de QL 40 para baixo os martelos do furo:
| Comprimento (exclua o bocado) | Torne mais pesado (exclua o bocado) | Diâmetro externo | Pata do bocado | Escala do furo | Linha da conexão | |
| 1070 milímetros | 40,00 quilogramas | Φ99 milímetro | QL40 | Φ110mm ~ Φ135mm | API 2 3/8" registro | |
| Pressão de funcionamento | Taxa do impacto em 0,5 MPa | Velocidade giratória recomendada | Consumo do ar | |||
| 1,0 MPa | 1,8 MPa | 2,4 MPa | ||||
| 1,0 ~ MPa 2,5 | 30 hertz | 25 ~ 40 RPM | ³ /min de 5 m | ³ /min de 9 m | ³ /min de 14 m | |
| DTH martela especificações | |||||||
| Tamanho do martelo | Pata do bocado | Código de ROSCHEN | Linha da conexão | Bocado apropriado | Pressão de funcionamento | Consumo do ar | |
| 2" | BR2 | EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 22 DO EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 11 | Caixa RD50 | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
| 1.0Mpa | 4m3/min | ||||||
| 1.4Mpa | 5m3/min | ||||||
| 3" | DHD3.5 | Explorador de saída de quadriculação 32 | API 2 3/8" registro | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
| COP32/COP34 | |||||||
| M30 | 1.5Mpa | 9m3/min | |||||
| 4" | DHD340 | Explorador de saída de quadriculação 34 | API 2 3/8" registro | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
| COP44 | |||||||
| QL40 | |||||||
| SD4 | 1.8Mpa | 10m3/min | |||||
| M40 | 2.4Mpa | 15m3/min | |||||
| 5" | DHD350 | EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 54 DO EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 52 | API 2 3/8" registro de Reg/API 3 1/2” | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
| COP54 | |||||||
| QL50 | |||||||
| SD5 | 1.8Mpa | 15m3/min | |||||
| M50 | 2.4Mpa | 23m3/min | |||||
| 6" | DHD360 | EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 64 DO EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 62 | Registro do API 3 1/2” | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
| COP64 | |||||||
| QL60 | |||||||
| SD6 | 1.8Mpa | 20m3/min | |||||
| M60 | 2.4Mpa | 28.5m3/min | |||||
| 8" | DHD380 | EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 84 DO EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 82 | Registro do API 4 1/2” | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
| COP84 | |||||||
| QL80 | 1.8Mpa | 26m3/min | |||||
| SD8 | 2.4Mpa | 34m3/min | |||||
| 10" | SD10 | Explorador de saída de quadriculação 100 | API 6 5/8" registro | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
| Numa100 | 1.8Mpa | 40m3/min | |||||
| Explorador de saída de quadriculação 100 | 2.4Mpa | 55m3/min | |||||
| 12" | DHD1120 | Explorador de saída de quadriculação 120 | API 6 5/8" registro | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
| SD12 | 1.8Mpa | 56m3/min | |||||
| Numa120 | 2.4Mpa | 78m3/min | |||||
| Notas: Metzke, linha de Remet está disponível! | |||||||
