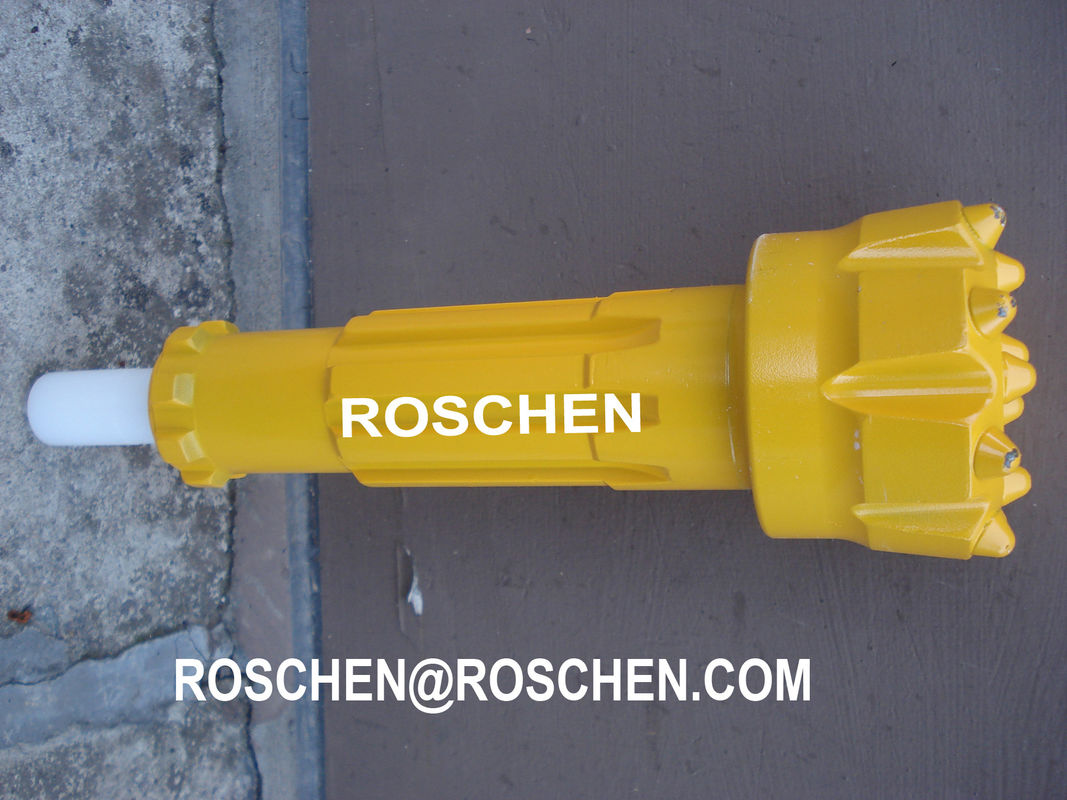

Abaixo do furo, bocado de botão da rocha da broca de DTH para a perfuração da pedreira, mineração, perfuração de martelo de DTH
O martelo e os bocados de ROSCHEN DTH são compatíveis com CIR, DHD, QL, SD, missão, série etc. de atlas e Secoroc etc.
Realizam-se com eficiência elevada, baixa taxa de falhas e vida útil longa. Mesmo para todos os tipos da dureza alta, de rochas abrasivas altas e de outras circunstâncias ásperas, nossas ferramentas de furo podem igualmente realizar a perfuração eficiente e econômica.
os bocados do Para baixo--furo (DTH) são usados com os martelos do Para baixo--furo para furos de perfuração através de uma vasta gama de tipos das rochas. Conjuntamente com martelos de DTH, os bocados do martelo da broca são projetados com uma movimentação ranhurada para girar o bocado na terra. Os bocados de broca estão disponíveis em tamanhos diferentes e em estilos diferentes assim que podem furar uma vasta gama de tamanhos do furo.
Informação básica | |
Modelo NÃO: | RS 105 |
Material: | Ligas de aço do cobalto |
Artigo: | RS 335 |
Comprimento do martelo (milímetro): | 143 |
Peso (quilograma): | 33 |
Consumo do ar (M3/Min.): | 4.2-11.7 |
Frequência do impacto (épocas/mínimo): | ≥800 |
Marca registrada: | ROSCHEN |
Origem: | ALEMANHA, CHINA |
Tipo: | Bocado de broca do centro |
Uso: | Perfuração boa |
Diâmetro da perfuração (milímetro): | 90-105 |
Fora do diâmetro (milímetro): | 85 |
Pressão de funcionamento (MPa): | 0.7-2.1 |
Torque (N.M): | 475 |
Conexão 1: | API 2-3/8 |
Especificação: | GV |
Artigo | Explorador de saída de quadriculação 335 | Explorador de saída de quadriculação 345 | Explorador de saída de quadriculação 355 | Explorador de saída de quadriculação 365 | Explorador de saída de quadriculação 385 | Explorador de saída de quadriculação 3105 | Explorador de saída de quadriculação 3125 |
Diâmetro da perfuração. | 90-105 | 110-130 | 135-155 | 160-200 | 200-254 | 254-311 | 311-360 |
(milímetro) | |||||||
Comprimento do martelo (milímetros) | 143 | 1281 | 1292 | 1345 | 1578 | 1440 | 1430 |
Fora do diâmetro (milímetros) | 85 | 105 | 124 | 154 | 190 | 250 | 270 |
Diâmetro do furo do centro (milímetros) | 33 | 36 | 36 | 61 | 61 | 75 | 85 |
Pressão de funcionamento (Mpa) | 0.7-2.1 | 0.7-2.1 | 0.8-2.1 | 0.8-2.1 | 0.8-2.1 | 0.8-2.4 | 0.8-2.4 |
Consumo do ar (M3Min.) | 4.2~11.7 | 5.7~14.2 | 6.5~19.3 |
9~18 |
12~30.8 | 15~34 | 20~37.8 |
Torque (N.M) | 475 | 600 | 791 | 950 | 1040 | 1260 | 1250 |
Frequência do impacto | >=800 | >=800 | 800-1200 | 600-1100 | 660-1208 | 660-1230 | 600-1150 |
(TimesMin.) | |||||||
Conexão 1 | API 2-38 | API 2-78 | T 91-3 | API 4-12 | API 4-12 | API 4-12 | API 4-12 |
ROSCHEN DTH martela especificações | |||||||
Tamanho do martelo | Mordeu a pata | Código de ROSCHEN | Linha da conexão | Bocado apropriado | Pressão de funcionamento | Consumo do ar | |
2" | BR2 | EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 22 DO EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 11 | Caixa RD50 | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
1.0Mpa | 4m3/min | ||||||
1.4Mpa | 5m3/min | ||||||
3" | DHD3.5 | Explorador de saída de quadriculação 32 | API 2 3/8" registro | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
COP32/COP34 | |||||||
M30 | 1.5Mpa | 9m3/min | |||||
4" | DHD340 | Explorador de saída de quadriculação 34 | API 2 3/8" registro | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3/min | |||||
M40 | 2.4Mpa | 15m3/min | |||||
5" | DHD350 | EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 54 DO EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 52 | API 2 3/8" registro de Reg/API 3 1/2” | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3/min | |||||
M50 | 2.4Mpa | 23m3/min | |||||
6" | DHD360 | EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 64 DO EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 62 | Registro do API 3 1/2” | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3/min | |||||
M60 | 2.4Mpa | 28.5m3/min | |||||
8" | DHD380 | EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 84 DO EXPLORADOR DE SAÍDA DE QUADRICULAÇÃO 82 | Registro do API 4 1/2” | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3/min | |||||
SD8 | 2.4Mpa | 34m3/min | |||||
M80/M85 | |||||||
10" | SD10 | Explorador de saída de quadriculação 100 | API 6 5/8" registro | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
Numa100 | 1.8Mpa | 40m3/min | |||||
Explorador de saída de quadriculação 100 | 2.4Mpa | 55m3/min | |||||
12" | DHD1120 | Explorador de saída de quadriculação 120 | API 6 5/8" registro | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
SD12 | 1.8Mpa | 56m3/min | |||||
Numa120 | 2.4Mpa | 78m3/min | |||||
Notas: Todo o tamanho especial de bocados de DTH estará disponível por pedidos. | |||||||
Metzke, linha de Remet está disponível! |
Especificações dos bocados de ROSCHEN DTH | ||||
Tamanho do martelo | Diâmetro dos bocados | Pata | CÓDIGO DE ROSCHEN | |
Métrica | Polegada | |||
1" | 64mm-70mm | 2 1/2” - 2 3/4" | BR1 | Explorador de saída de quadriculação 11 |
2" | 70mm-95mm | 2 3/4" - 3 3/4" | MACH20/BR2 | Explorador de saída de quadriculação 22 |
3" | 90mm-102mm | 3 1/2” - 4" | COP32/COP34/MACH303 | Explorador de saída de quadriculação 32 |
M30/DHD3.5/BR3 | Explorador de saída de quadriculação 34 | |||
4" | 105mm-152mm | 4 1/8" - 6" | COP44/DHD340/MACH44 | Explorador de saída de quadriculação 42 |
SD4/M40/QL40 | Explorador de saída de quadriculação 44 | |||
5" | 133mm-165mm | 5 1/4" - 6 1/2” | COP54/DHD350R/MACH50 | Explorador de saída de quadriculação 52 |
SD5/M50/QL50/BR5 | Explorador de saída de quadriculação 54 | |||
6" | 152mm-254mm | 4 1/8" - 10" | COP64/DHD360/SD6 | Explorador de saída de quadriculação 62 |
M60/QL60/Bulroc BR6 | Explorador de saída de quadriculação 64 | |||
8" | 203mm-330mm | 8" - 13" | COP84/DHD380/SD8 | Explorador de saída de quadriculação 82 |
QL80/M80/M85 | Explorador de saída de quadriculação 84 | |||
10" | 254mm-380mm | 10" - 15" | SD10 | Explorador de saída de quadriculação 100 |
NUMA100 | ||||
12" | 305mm-508mm | 12" - 20" | DHD1120/SD12 | Explorador de saída de quadriculação 120 |
NUMA120/NUMA125 | ||||
Notas: Todo o tamanho especial de bocados de DTH estará disponível por pedidos. | ||||
Metzke, linha de Remet está disponível! |
Mordeu a seleção da forma da cara:
1. Bocado de centro da gota
Para taxas de penetração altas em macio às formações de rocha duras e fendidas médias. Ponto baixo às pressões de ar médias. Controle máximo do desvio do furo.
2. Cara côncava
Aplicação total a cara mordida especificamente para formações de rocha duras e homogenerous médias. Bons controle do desvio do furo e bom nivelando a capacidade.
3. Bocado liso da cara
Este tipo da forma da cara é apropriado para duro às formações de rocha muito duras e abrasivas nas aplicações com pressões de ar altas. Boas taxas de penetração uma resistência a Washington de aço.
4. Cara dobro do calibre
Este tipo da forma da cara é apropriado para taxas de penetração rápidas no meio às formações de hard rock. Projetado para pressões de ar altas e a boa resistência ao bocado de aço do calibre da etapa da lavagem.
5. Cara convexa
Para taxas de penetração altas no delicado a meio-duro com ponto baixo às pressões de ar médias. É a maioria de resistência à lavagem de aço, e pode reduzir a carga e vesti-los nos botões do calibre, mas o controle pobre do desvio do furo.
FAQ
A informação sobre o bocado que de broca do dth você pode gostar de saber antes da ordem:
1. Métodos do pagamento:
T/T (transferência telegráfica) ou Western Union ou L/C na vista
2. Tempo de manipulação para uma ordem
Baseado na quantidade da ordem, normalmente toma 20 dias para a produção.
em 3 dias de trabalho após ter recebido o pagamento avançado
3. Maneira de envio
Ordem da amostra: nós sugerimos o correio para expressar como DHL/UPS/TNT/FEDEX ou pelo ar
Pedido em grandes quantidades: nós sugerimos pelo ar ou pelo mar.
4. Controle da qualidade
Nós temos nosso próprio QC experiente.
Haverá uma inspeção restrita e um teste para cada ordem antes de enviar para fora.
5. Após serviços:
A. Nossa equipe das vendas resposta para sua pergunta dentro de 24 horas (os feriados excluíram)
b. o suporte laboral estará disponível dentro em qualquer altura que
6. Qualidade & serviço:
A. Haverá uma inspeção restrita e um teste para cada ordem antes de enviar para fora.
B. Resposta de nossas equipe das vendas e vontade do suporte laboral para sua pergunta dentro de 24 horas através do skype: ROSCHEN.TOOL e WhatsApp/Wechat: +86-13764195009
A substituição de C. Livre fornecerá uma vez a falha confirmada causada ou nossa qualidade de produto.
