O tipo de cabo center do diâmetro 73 da tubulação de broca de MWD para a mina de carvão horizontal direcional da perfuração dentro escava um túnel

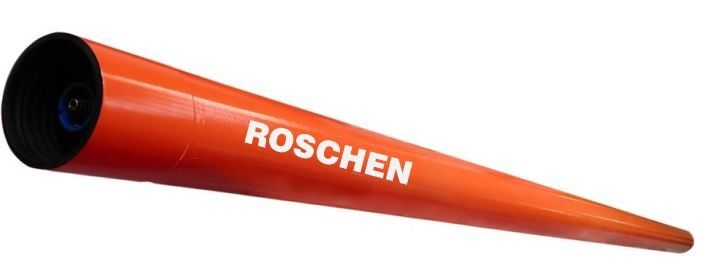

Tipo de cabo center da tubulação de broca Φ de MWD 73
O tipo de cabo center tubulação de Φ 73 de broca direcional é exigido geralmente para ser construído em uma emenda de carvão completa (≥ 1 de f) ou em um estrato estável da rocha (≤ 6 de f); é usado principalmente para a construção da perfuração de drenagem horizontal e interurbana curto do gás e da perfuração da exploração da água na mina de carvão, assim como a construção da perfuração direcional na terra e escava um túnel perto da engenharia horizontal.
A tubulação de broca de MWD é usada principalmente na perfuração horizontal direcional dentro a estrada da mina de carvão. É usada junto com o equipamento de exposição do orifício para indicar os dados da trilha da perfuração no tempo real. O operador pode ajustar o sentido da trilha da perfuração de acordo com os dados indicados a tempo, para conseguir a finalidade da perfuração direcional. É amplamente utilizada no controle de perfuração direcional de geological, do carvão, do óleo, da tutela da água e das outras indústrias.
1. características do produto:
(1) o corpo da tubulação de broca é soldado pelo processo da soldadura de fricção, com boas propriedades mecânicas e vida útil longa
(2) força alta da linha e boa resistência da adesão da junção de tubulação da broca
(3) o dispositivo de transmissão do sinal de A é projetado dentro da tubulação de broca, que pode realizar a comunicação em dois sentidos do tempo real entre a tubulação inferior da ponta de prova da medida e o computador à prova de explosões do furo, e a eficiência da transmissão é alta.
(4) a tubulação e a junção internas da tubulação de broca têm bom selando o desempenho e a estabilidade alta da tubulação de broca
2. espaço de aplicação:
Quando a tubulação de broca da avaliação da perfuração estiver exigida geralmente para ser construída em uma emenda de carvão completa (≥ 1 de f) ou em um estável balance o estrato (≤ 6 de f); é usado principalmente para a construção da perfuração de drenagem do gás e da perfuração da exploração da água na mina de carvão subterrânea horizontal e interurbana curto, e igualmente usado para a construção da perfuração direcional tal como a terra e escava um túnel perto da perfuração horizontal da engenharia.
3. precauções:
(1) antes de usar a tubulação de broca, a verificação se a junção plástica da tubulação de broca é fraca, deformada ou rachada para se assegurar de que o anel de selagem da junção plástica seja intacto, a linha de tubulação da broca, a junção plástica e a junção do aço está limpo, e a mola de diminuição é firme e segura;
(2) antes de conectar a tubulação de broca, a graxa da linha deve ser aplicada na superfície da linha da junção de tubulação da broca, e a graxa lubrificante especial para a tubulação de broca do cabo deve ser aplicada no anel de selagem da junção masculina plástica. Controle o ≤ 25R/minuto da velocidade da composição em processo de conectar a tubulação de broca;
(3) durante a construção da perfuração, a trilha da perfuração será mantida lisa para evitar grandes cantos. A força de dobra do ângulo de inclinação da perfuração é controlada em 3 °/6m, e a força de dobra do azimute é controlada em 2 °/6m;
(4) ao descarregar a tubulação de broca, controle o ≤ 25R/minuto da velocidade do grilhão, e assegure o ≥ 100mm da distância do retorno da cabeça do poder, para impedir que a linha da junção de tubulação da broca morda ou descasque;
(5) depois que a tubulação de broca é descarregada e o volume de água na tubulação de broca está secado, o tampão de proteção da linha de parafuso estará vestido a tempo para manter o interior da tubulação de broca limpo e para impedir que a sujeira tal como a poeira de carvão entre na junção de aço poluída;
4. Folha técnica
Os parâmetros técnicos principais da tubulação de broca e da gradação recomendada | ||||||||||
Tamanho (milímetros) | Diâmetro | Categoria de aço | Comprimento | Pressão | Resistência do condutor | Resistência de isolação | Torque recomendado do equipamento | Recomende o bocado de núcleo | ||
conduza o corpo | Pin/caixa | Superior | Opcional | |||||||
Φ79 | 73 | 75 | G105 | 3000 | 10 | <0> | >2M | 6000 | Φ96 | Φ98 |
Φ89 | 89 | 91 | G105 | 3000 | 10 | <0> | >2M | 12000 | Φ113 | Φ118 |
