Tubulação de broca pesada 4 1/2inch 41,8 libras de conexão do ft NC-46
HWDP é usado como uma seção transitória da rigidez, tipicamente entre os colares de broca duros e rígidos e as junções de tubulação relativamente claras e flexíveis da broca para reduzir falhas de fadiga diretamente acima do conjunto inferior do furo.

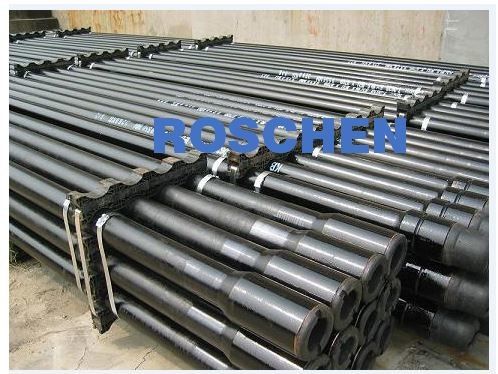

Uma tubulação de broca pesada (HWDP) olha como uma tubulação de broca normal à exceção de uma virada centrada ao longo do tubo que ajuda a impedir a dobra excessiva.
Sua espessura de parede é até 3 vezes que de uma tubulação de broca normal similar-feita sob medida para adicionar o peso adicional ao bocado.
HWDP é usado o mais geralmente na perfuração direcional porque se dobra mais facilmente e se ajuda a controlar o torque e a fadiga em operações do alto-ângulo.
| Tamanho nominal (tubo OD) | Tubo | Junção da ferramenta (dentro) | ||||
| Identificação (dentro) | Virada do elevador | Virada do centro | Tipo & tamanho de conexão | OD (dentro) | Identificação (dentro) | |
| 2-7/8 | 1-1/2 | 2-15/16 | 3-5/16 | NC 26 (2-3/8 SE) | 3-3/8 | 1-1/2 |
| 3-1/2 | 2-1/16 | 3-7/8 | 4 | NC 38 (3-1/2 SE) | 4-3/4 (4-7/8,5) | 2-1/16 |
| 3-1/2 | 2-1/4 | 3-7/8 | 4 | NC 38 (3-1/2 SE) | 4-3/4 (4-7/8,5) | 2-1/4 |
| 4 | 2-9/16 | 4-3/16 | 4-1/2 | NC 40 (4FH) | 5-1/4 | 2-9/16 |
| 4 | 2-1/2 | 4-3/16 | 4-1/2 | NC 40 (4 FH) | 5-1/4 | 2-1/2 |
| 4-1/2 | 2-3/4 | 4-11/16 | 5 | NC 46 (4 SE) | 6-1/4 | 2-3/4 |
| 4-1/2 | 2-11/16 | 4-11/16 | 5 | NC 46 (4 SE) | 6-1/4 | 2-11/16 |
| 4-1/2 | 2-13/16 | 4-11/16 | 5 | NC 46 (4 SE) | 6-1/4 | 2-13/16 |
| 5 | 3 | 5-1/8 | 5-1/2 | NC 50 (4-1/2 SE) | 6-5/8 | 3 |
| 5-1/2 | 3-1/4 | 5-11/16 | 6 | 5-1/2 FH | 7 (7-1/4,7-1/2) | 3-1/4 |
| 5-1/2 | 3-3/8 | 5-11/16 | 6 | 5-1/2 FH | 7 (7-1/4,7-1/2) | 3-3/8 |
| 5-1/2 | 3-7/8 | 5-11/16 | 6 | 5-1/2 FH | 7 (7-1/4,7-1/2) | 3-7/8 |
| 5-1/2 | 4 | 5-11/16 | 6 | 5-1/2 FH | 7 (7-1/4,7-1/2) | 4 |
| 6-5/8 | 4 | 6-15/16 | 7-1/8 | 6-5/8 FH | 8 (8-1/4,8-1/2) | 4 |
| 6-5/8 | 4-1/2 | 6-15/16 | 7-1/8 | 6-5/8 FH | 8 (8-1/4,8-1/2) | 4-1/2 |
| 6-5/8 | 5 | 6-15/16 | 7-1/8 | 6-5/8 FH | 8 (8-1/4,8-1/2) | 5 |
| Características padrão | API Bore Back Box Connection | |||||
| API Stress Relief Grooved Pin | ||||||
| Raizes laminadas da linha | ||||||
| Fosfate conexões revestidas | ||||||
| Opções | Revestimento plástico interno | |||||
| Tipo de Hardband especialmente na junção da ferramenta da caixa e do pino | ||||||
| Conexões proprietárias | ||||||
| Faça e quebre o teste | ||||||
| Proteção | Protetores de linha de aço pressionados | |||||
| Certificados de teste do moinho | Emitido de acordo com API Spec 7/7-1 e API RP7G. | |||||
| A inspeção do terceiro pode ser executada a pedido no cuidado e na despesa do comprador. | ||||||
Especificações de HWDP
As tubulações de broca pesadas convencionais vêm em duas configurações, soldadas e integrais.
A configuração soldada está fabricada pela soldadura de fricção de junções extra longos da ferramenta a um tubo bom grosso quando a configuração integral for feita à máquina de uma barra contínua do aço de liga de AISI4145H.
Uma opção adicional é a tubulação de broca espiral pesada, que tem os sulcos espirais cortados na superfície externo para a colagem reduzida do diferencial e a furo-limpeza melhorada.
Os produtos são fabricados a API Spec .7/7-1 onde aplicável e podem vir personalizado com características adicionais e conexões proprietárias de fabricantes principais por suas exigências.
Contacte-nos para discutir suas exigências.
