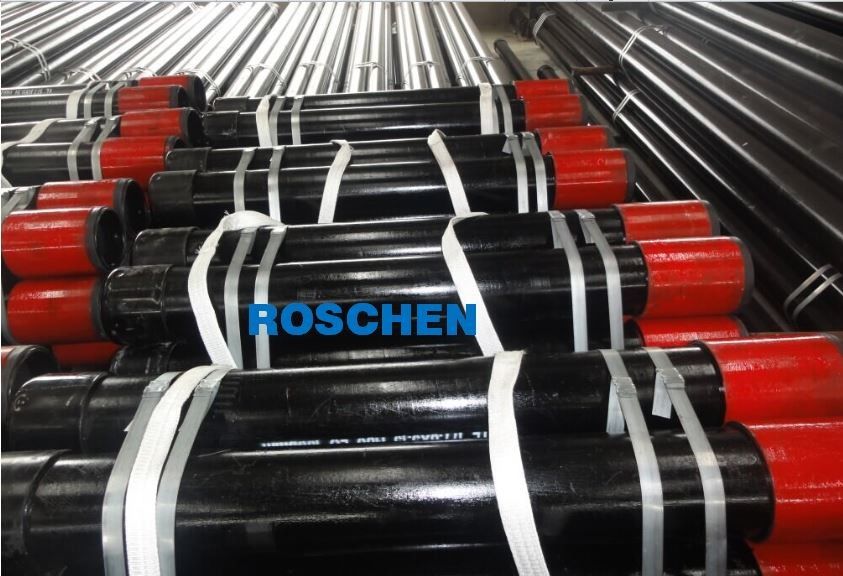

Tubulação virada ou tubulação de encaixotamento virada
Virar é um processo de forjadura que faça para uma parede mais grossa nas extremidades do tubo. A tubulação virada (EUE) é uma tubulação longa com a junção instalada em um wellbore para facilitar a extração do petróleo e gás. As junções da tubulação são projetadas serir algum tipo bom, com base nas circunstâncias e nos líquidos subterrâneos. Atua como uma canalização, através de que os líquidos ou o gás produzido obtêm transmitidos da parte inferior à superfície. A junção da tubulação é relativamente uma única tubulação do comprimento que possa variar de comprimento em qualquer lugar 25 a 30 ft. Este comprimento ideal permite a produção fácil enquanto a junção da tubulação é cabida com as linhas em ambos os lados e podida correr para baixo através de um poço de toda a profundidade.
1,315" X 1,80 lb/ft TPS Multiseal PS-6
Especificação | ||
Tubulação nominal OD | 3,50" | |
Tamanho da tração | 2,625" | |
Categoria de aço | L-80 | |
Peso nominal | 12,95 lb/ft | |
Espessura de parede nominal | 0,375" | |
Identificação nominal | 2,750" | |
Comprimento da conexão | Pin do LP-comprimento Caixa do Libra-comprimento Libra Minimum=LP-0.43” |
|
A conexão compõe a perda | 3,35" | |
Critérios de fabricação | API 5CT | |
Capacidades da tubulação | ||
Força de rendimento do corpo | 295000 libras | kN 1314 |
API Collapse | 15310 libras por polegada quadrada | barra 1056 |
Rendimento interno | 15000 libras por polegada quadrada | barra 1034 |
Força comum | 351000 libras | kN 1562 |
Especificação da conexão | |||
Conexão | Explorador de saída de quadriculação-multiseal PS-6 | Compatível com | 3 1/2 PH6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
OD | 4,313" | Identificação | 2,687" |
Comprimento da conexão | Pin do LP-comprimento | Caixa do Libra-comprimento | Libra Minimum=LP-0.43” |
3,77" | Mínimo | ||
5,03" | Padrão | 1 recut | |
6,28" | Tipo - 2 | recut 2 | |
7,54" | Tipo 3 | recut 3 | |
O mínimo compõe o torque | 5500 lb/ft | 7460 N m | |
A situação ótima compõe o torque | 6190 lb/ft | 8390 N m | |
O máximo compõe o torque | 6880lb/ft | 9330 N m | |
Conexão Efficientcy elástico | 119% | Critérios de inspeção | API 5A5, API 5CT |
3,500" X 15,8 lb/ft Hydril PH6
Especificação | ||
Tubulação nominal OD | 3,50" | |
Tamanho da tração | 2,423" | |
Categoria de aço | T-95 | |
Peso nominal | 15,8 lb/ft | |
Espessura de parede nominal | 0,476" | |
Identificação nominal | 2,548" | |
Comprimento da conexão | ||
A conexão compõe a perda | 3,34" | |
Critérios de fabricação | API 5CT | |
Capacidades da tubulação | ||
Força de rendimento do corpo | 430000 libras | kN 1914 |
API Collapse | 22330 libras por polegada quadrada | barra 1540 |
Rendimento interno | 22610 libras por polegada quadrada | barra 1559 |
Força comum | 430000 libras | kN 1914 |
Especificação da conexão | |||
Conexão | Hydril PH-6 | Compatível com | 3 1/2 PS6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
OD | 4,5" | Identificação | 2,485" |
Mínimo | |||
Padrão | 1 recut | ||
Tipo - 2 | recut 2 | ||
Tipo 3 | recut 3 | ||
O mínimo compõe o torque | 6400 lb/ft | 8648 N m | |
A situação ótima compõe o torque | 7200 lb/ft | 9730 N m | |
O máximo compõe o torque | 8000lb/ft | 10810 N m | |
Conexão Efficientcy elástico | 100% | Critérios de inspeção | API 5A5, API 5CT |
3,500" X 15,8 lb/ft Hydril PSHW533
Especificação | ||
Tubulação nominal OD | 3,50" | |
Tamanho da tração | 2,423" | |
Categoria de aço | L-80 | |
Peso nominal | 15,8 lb/ft | |
Espessura de parede nominal | 0,476" | |
Identificação nominal | 2,548" | |
Comprimento da conexão | ||
A conexão compõe a perda | 4,49" | |
Critérios de fabricação | API 5CT | |
Capacidades da tubulação | ||
Força de rendimento do corpo | 362000 libras | kN 1611 |
API Collapse | 18810 libras por polegada quadrada | barra 1296 |
Rendimento interno | 19040 libras por polegada quadrada | barra 1313 |
Força comum | 362000 libras | kN 1611 |
Especificação da conexão | |||
Conexão | 3 1/2” PSHW533 | Compatível com | PSH503 PSH553 PSH563 |
OD | 4,160" | Identificação | 2,498" |
Mínimo | |||
Padrão | 1 recut | ||
Tipo - 2 | recut 2 | ||
Tipo 3 | recut 3 | ||
O mínimo compõe o torque | 6400 lb/ft | 10540 N m | |
A situação ótima compõe o torque | 7200 lb/ft | 12702 N m | |
O máximo compõe o torque | 8000lb/ft | 12702N m | |
Conexão Efficientcy elástico | 100% | Critérios de inspeção | API 5A5, API 5CT |
3,500" X 15,8 lb/ft Hydril PSHW533
Especificação | ||
Tubulação nominal OD | 3,50" | |
Tamanho da tração | 2,423" | |
Categoria de aço | T-95 | |
Peso nominal | 15,8 lb/ft | |
Espessura de parede nominal | 0,476" | |
Identificação nominal | 2,548" | |
Comprimento da conexão | ||
A conexão compõe a perda | 4,49" | |
Critérios de fabricação | API 5CT | |
Capacidades da tubulação | ||
Força de rendimento do corpo | 430000 libras | kN 1914 |
API Collapse | 22330 libras por polegada quadrada | barra 1540 |
Rendimento interno | 22610 libras por polegada quadrada | barra 1559 |
Força comum | 430000 libras | kN 1914 |
Especificação da conexão | |||
Conexão | 3 1/2” PSHW533 | Compatível com | PSH503 PSH553 PSH563 |
OD | 4,160" | Identificação | 2,498" |
Mínimo | |||
Padrão | 1 recut | ||
Tipo - 2 | recut 2 | ||
Tipo 3 | recut 3 | ||
O mínimo compõe o torque | 7800 lb/ft | 10540 N m | |
A situação ótima compõe o torque | 9400 lb/ft | 12702 N m | |
O máximo compõe o torque | 11100lb/ft | 12702N m | |
Conexão Efficientcy elástico | 100% | Critérios de inspeção | API 5A5, API 5CT |
3,500" X 15,8 lb/ft Hydril PSHW533
Especificação | ||
Tubulação nominal OD | 3,50" | |
Tamanho da tração | 2,423" | |
Categoria de aço | L-80 | |
Peso nominal | 15,8 lb/ft | |
Espessura de parede nominal | 0,476" | |
Identificação nominal | 2,548" | |
Comprimento da conexão | ||
A conexão compõe a perda | 4,49" | |
Critérios de fabricação | API 5CT | |
Capacidades da tubulação | ||
Força de rendimento do corpo | 362000 libras | kN 1611 |
API Collapse | 18810 libras por polegada quadrada | barra 1296 |
Rendimento interno | 19040 libras por polegada quadrada | barra 1313 |
Força comum | 362000 libras | kN 1611 |
Especificação da conexão | |||
Conexão | 3 1/2” PSHW533 | Compatível com | PSH503 PSH553 PSH563 |
OD | 4,160" | Identificação | 2,498" |
Mínimo | |||
Padrão | 1 recut | ||
Tipo - 2 | recut 2 | ||
Tipo 3 | recut 3 | ||
O mínimo compõe o torque | 7800 lb/ft | 10540 N m | |
A situação ótima compõe o torque | 9400 lb/ft | 12702 N m | |
O máximo compõe o torque | 9400lb/ft | 12702N m | |
Conexão Efficientcy elástico | 100% | Critérios de inspeção | API 5A5, API 5CT |
5CT APTO especificou as exigências da embalagem e a tubulação com a finalidade da produção do óleo ou do gás, deve ser encaixotada com material com suficientes força e funcionalidade.
A tubulação do óleo é as partes principais da construção furada poço. São selecionados para as circunstâncias específicas antecipadas em um poço dado. Os caudais da produção e a economia antecipados do poço determinam o tamanho da tubulação, que determina então o tamanho necessário de cada furo precedente e tubular. Uma vez que as profundidades tubulares do tamanho e do ajuste são determinadas, a espessura de parede e a categoria de material estão escolhidas então pelo desenhista bom assegurar-se de que a força seja adequada para as cargas previstas. O API 5CT desenvolveu especificações para três conectores diferentes para o uso como junções de encaixotamento da tubulação: tubulação da Externo-virada e acoplamento (tubulação virada), tubulação da Não-virada e acoplamentos, tubulação da Integral-junção.
Pode haver o mesmos material e categorias com tubulação de virada e tubulação da não-virada. A diferença máxima entre elas é a extremidade do tubo, de que é diâmetro exterior. a tubulação da Não-virada refere a extremidade de tubulação sem a linha extra e o colar grossos e retos. a tubulação da Não-virada (NUE) é usada muito menos do que a tubulação de EUE. O custo de NUE é apenas ligeiramente menos do que EUE, e a força comum é substancialmente menos. O diâmetro comum de acoplamento de NUE é menos do que EUE, que oferece algumas vantagens quando o afastamento é pequeno.
