Coletor de Núcleo de Solo U100
Para amostragem U100 na perfuração de camadas de solo para o sistema de amostragem U100.
Descrição
O equipamento do sistema de amostragem Roschen U100, U70 foi projetado para obter amostras não perturbadas na maioria dos solos e algumas rochas fracas, como giz e marga.O amostrador produz um núcleo de solo nominal de 100 mm de diâmetro, aproximadamente 450 mm de comprimento.O tubo de amostra com a sapata de corte anexada é cravado no solo por meio de um martelo deslizante.Uma cabeça de acionamento se encaixa entre o martelo deslizante e o tubo de amostra e contém um espaço de overdrive e uma válvula de esfera.A válvula de esfera permite que o ar seja liberado conforme o tubo é conduzido para o solo.
Tamanho disponível para outros barris de núcleo ou amostradores de solo:
Barril de núcleo B76, barril de núcleo B86, barril de núcleo B101, barril de núcleo B131, barril de núcleo B146
Cilindro de núcleo BQ Cilindro de núcleo NQ, cilindro de núcleo HQ Cilindro de núcleo PQ, cilindro de núcleo NQ3, cilindro de núcleo HQ3, cilindro de núcleo PQ3
Cilindro de núcleo TT-46 Cilindro de núcleo TT56
Barril de núcleo T2-56, barril de núcleo T2-66, barril de núcleo T2-76, barril de núcleo T2-86, barril de núcleo T2-101
Cilindro de núcleo T6-76 Cilindro de núcleo T6-86 Cilindro de núcleo T6-101 Cilindro de núcleo T6-116 Cilindro de núcleo T6-131 Cilindro de núcleo T6-131
T6S-76, T6S-86, T6s-101, T6s-131, T6S-146 núcleo barril
Barril de núcleo NMLC, barril de núcleo HMLC
Barril de núcleo HWF, barril de núcleo PWF
Barril de núcleo NWG, barril de núcleo HWG
Tambor central LTK48
barril de núcleo mazier
barril de núcleo 412 F
barril de núcleo M101
Padrão chinês: wireline 56, wireline 59, wireline 75, wireline 91...
Perfuração wireline é o método especial de remoção do núcleo.Quando o perfurador deseja remover o testemunho de uma broca de testemunho convencional, todo o tambor do testemunho deve ser removido do furo.Isso é demorado, pois cada haste deve ser removida uma de cada vez.Com a perfuração wireline, um barril de testemunho pode ser removido do fundo do furo sem remover a coluna de hastes.Quando o perfurador deseja remover o núcleo, um overshot é abaixado na extremidade de um cabo de aço.O overshot se conecta à parte de trás do tubo interno do cano do núcleo e o cabo de aço é puxado para trás e o tubo interno se desengata do cano.
| Estruturas do Sistema de Amostragem U100 |
| OD máximo (mm) |
118,6 |
| ID mínimo (mm) |
104.4 |
| Razão de área |
29% |

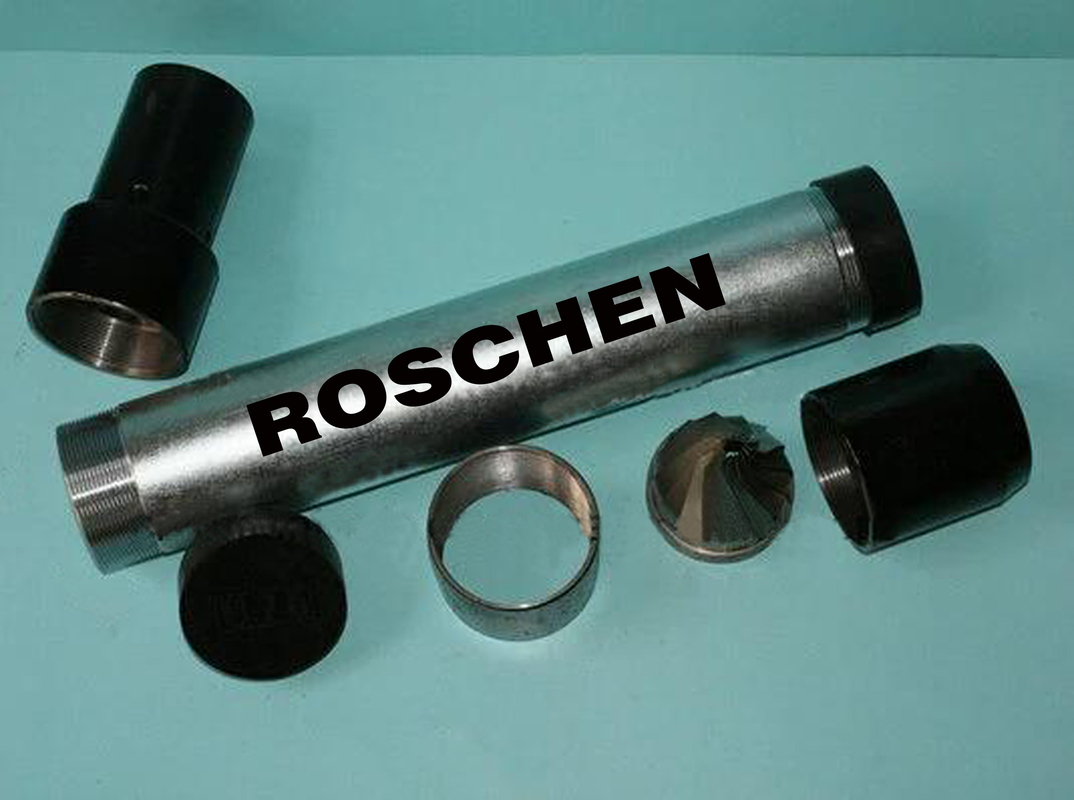

| Item |
Descrição |
| 1 |
Tubo de Amostra-Alumínio |
| 1 |
Tubo de amostra de aço |
| 2 |
Apanhador de Núcleo |
| 3 |
Sapata de Corte |
| 4 |
Tampas de extremidade de plástico para tubo de amostragem |
| 5 |
Núcleo de Plástico |
