Amostrador U100 para Teste de Solo

Sistema de amostragem U100, amostradores U100

Amostradores U100 (U4) e U70 - usados ​​para obter amostras indeformadas na maioria dos solos e algumas rochas fracas.O amostrador U100 fornece uma amostra nominal de 100 mm (4") de diâmetro e o U70 fornece uma amostra nominal de 70 mm de diâmetro.

Sistemas de amostragem U100
O equipamento Roschen U100 Sampling Systems é projetado para obter amostras não perturbadas na maioria dos solos e algumas rochas fracas, como giz e marga.O amostrador produz um núcleo de solo nominal de 100 mm (4") de diâmetro, aproximadamente 450 mm (18") de comprimento.

O tubo de amostra com a sapata de corte anexada é cravado no solo por meio de um martelo deslizante.

Uma cabeça de acionamento (ou alojamento de sino) se encaixa entre o martelo deslizante e o tubo de amostra e contém um "espaço de overdrive" e uma válvula de esfera.A válvula de esfera permite que o ar seja liberado conforme o tubo é conduzido para o solo.

Dois tipos de sistema de amostragem U100 são de uso comum:

Sistema padrão
Consiste em um tubo de amostra de aço ou alumínio, sapata de corte e opcional Corecatche As sapatas de corte são endurecidas e podem ter uma borda lisa ou serrilhada.Tampas de plástico ou liga estão disponíveis para caber nos tubos de amostra e uma cera de vedação especial é usada para armazenamento de amostras a longo prazo.

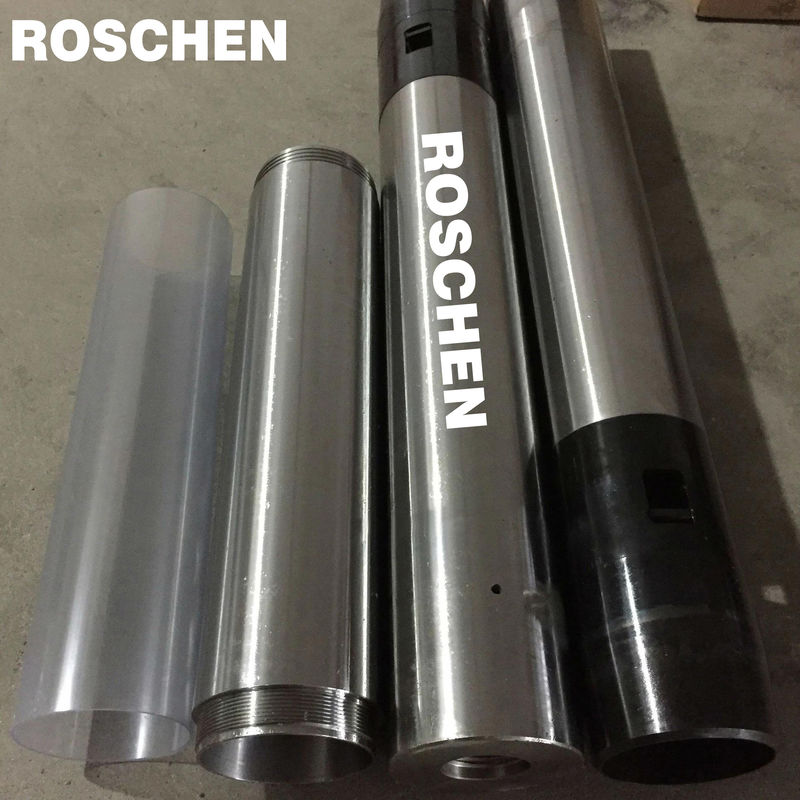

Sistema de forro de plástico
Consiste em um tubo de corpo de aço, que inclui um forro de plástico substituível.Sapatas de corte planas ou serrilhadas são fixadas na base do tubo do corpo e um coletor de núcleo e anel espaçador opcional (necessário quando um coletor de núcleo é usado).Tampas plásticas estão disponíveis para caber nos revestimentos plásticos.

Embora o uso de forros de plástico reduza o custo total de obtenção e armazenamento de amostras, a sapata de corte é necessariamente mais espessa e, portanto, a amostra significativamente mais perturbada em comparação com o sistema padrão.

Para ambos os sistemas, os conectores estão disponíveis para unir dois ou mais tubos de amostra em série.
