Rodas de perfuração por fio para perfuração de núcleos geotérmicos e de diamantes
Rodas de perfuração

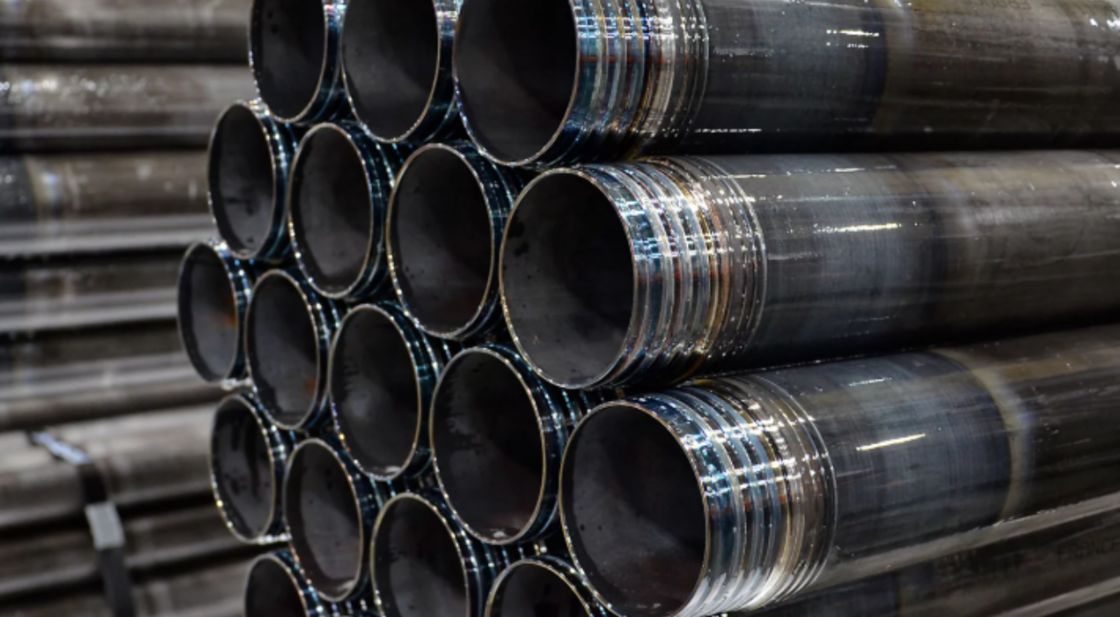

Disponíveis nos tamanhos padrão da indústria B, N, H e P-HD, as hastes de perfuração ROSCHEN vêm em comprimentos de 1,5 m e 3 m para atender às suas necessidades de perfuração.com vários pesos e tamanhos de recipientes disponíveis.
Rodas de perfuração geotérmicas e de núcleo
Na ROSCHEN, combinámos conhecimentos líderes na indústria, produtos premium e técnicas avançadas para oferecer uma oferta única em perfuração de exploração.As nossas barras de fio são a referência mundial para a perfuração de fio confiável e comprovada em todo o mundoAtravés de engenharia inovadora e fabricação de última geração, a ROSCHEN satisfaz as demandas em evolução do mercado com precisão e desempenho.
Características das hastes de perfuração por fio:
. Padrão Global
Engenharia de Precisão
Design orientado para o mercado
. Melhor estabilidade do buraco
Vantagens:
Tubos de liga de alta precisão
1Fabricado a partir de aço ligado de alta qualidade sem costura.
2Concentricidade, retidão e tratamento controlados com precisão.
3- Aliviado de tensão para minimizar forças indesejadas de dobra.
Filamento de alto desempenho
1Fios afiados e grosseiros para fazer e quebrar rapidamente.
2A eficiência de carga de 30 a 35% suporta cargas de perfuração normais.
3Projetado para um envolvimento suave e durabilidade duradoura.
Tratamento térmico através da parede
1Oferece 140% de resistência material sobre o aço não tratado.
2Os fios de caixa e de alfinete tratados prolongam a vida útil operacional.
3Aumenta a resistência à tração e ao rendimento para perfurações mais profundas.
Projeto conjunto otimizado
1As articulações de ombro duplo minimizam a perda de líquido.
2O peso da haste embutido garante uma distribuição adequada da tensão.
3Melhora a estabilidade e o desempenho da corda de perfuração.
Duração métrica das hastes de perfuração
| Tamanho |
Duração (m) |
OD (mm) |
Identificação (mm) |
Peso (kg) |
PITCH do fio (mm) |
Duração do PIN (mm) |
CONTEÚDO (1/100m) |
| BQ |
1.5 M |
55.6 |
46.1 |
9 |
8.5 |
44.45 |
167.00 |
| BQ |
3.0 M |
55.6 |
46.1 |
18 |
8.5 |
44.45 |
167.00 |
| NQ |
1.5 M |
69.9 |
60.3 |
11.6 |
8.5 |
44.45 |
286.00 |
| NQ |
3.0 M |
69.9 |
60.3 |
23.1 |
8.5 |
44.45 |
286.00 |
| Quartel-General |
1.5 M |
88.9 |
77.8 |
17.1 |
8.5 |
44.45 |
475.00 |
| Quartel-General |
3.0 M |
88.9 |
77.8 |
34.2 |
8.5 |
44.45 |
475.00 |
| PQ |
1.5 M |
114.3 |
101.6 |
25.4 |
10.2 |
62.8 |
811.00 |
| PQ |
3.0 M |
114.3 |
101.6 |
50.7 |
10.2 |
62.8 |
811.00 |
Detalhes do pacote de hastes
| Tamanho |
Duração (m) |
# Rod por pacote |
Duração (mm) |
Largura (mm) |
Altura (mm) |
Wt/Bundle (mm) |
Pacotes/Contenedores (40ft HC) |
| BQ |
1.5 M |
19 |
1580 |
292 |
254 |
181 |
126 |
| BQ |
3.0 M |
19 |
3080 |
292 |
254 |
355 |
63 |
| NQ |
1.5 M |
19 |
1580 |
368 |
330 |
239 |
100 |
| NQ |
3.0 M |
19 |
3124 |
368 |
330 |
453 |
52 |
| Quartel-General |
1.5 M |
19 |
1580 |
470 |
406.4 |
343 |
60 |
| Quartel-General |
3.0 M |
19 |
3080 |
470 |
406.4 |
674 |
35 |
| PQ |
1.5 M |
7 |
1580 |
356 |
320 |
190 |
104 |
| PQ |
3.0 M |
7 |
3080 |
356 |
320 |
370 |
52 |
Especificações DADOS
| Especificações |
BQ |
NQ |
Quartel-General |
PQ |
| OD |
55.60 mm |
69.90 mm |
88.90 mm |
114.30 mm |
| Identificação (Espaço da Caixa) |
460,00 mm |
60.30 mm |
77.80 mm |
101.60 mm |
| Espessura da parede |
4.90 mm |
4.80 mm |
5.55 mm |
6.35 mm |
| Volume do anular da haste/buraco |
00,40 l/m |
00,68 l/m |
10,05 l/m |
10,54 l/m |
| Profundidade máxima recomendada |
1500 m |
2000m |
1500 m |
1500 m |
| Recomendado Max Pullback |
112 kN |
140 kN |
326 kN |
352 kN |
| Torque máximo de perfuração recomendado |
759 Nm |
1257 Nm |
2503 Nm |
5438 Nm |
| Força de rendimento mínima (em conjunto) |
1070 MPa |
1070 MPa |
1070 MPa |
1070 MPa |
| Min Força de tração (articular) |
1200 MPa |
1200 MPa |
1200 MPa |
1200 MPa |
| Pressão de colapso |
114 MPa |
81 MPa |
69 MPa |
55 MPa |
Peso máximo dos contentores por região
| Destino |
Padrão de 20' |
40' padrão |
| Albânia, Tirana |
21 700 |
24 204 |
| Austrália, Melbourne, Freemantle |
16 000 |
19 400 |
| Brasil, Santos |
22 000 |
23 000 |
| Colômbia, Cartagena |
22 000 |
23 000 |
| Chile, Santiago, São Antonio |
22 000 |
23 000 |
| República Dominicana, Rio Haina |
21 700 |
23 000 |
| Finlândia, Helsínquia |
21 700 |
24 404 |
| Alemanha, Nuremberg |
21 700 |
24 404 |
| Guatemala, Cidade da Guatemala |
18 800 |
20 000 |
| Holanda |
21 700 |
24 404 |
| Noruega, Oslo |
21 700 |
24 404 |
| Paquistão, Karachi |
21 700 |
24 404 |
| Peru, Callao |
22 000 |
24 404 |
| Rússia, São Petersburgo, Moscovo |
21 700 |
24 404 |
| África do Sul, Cape Town |
21 500 |
24 404 |
| Suécia, Helsingborg |
21 700 |
24 404 |
| Turquia, Izmir, Istambul |
21 500 |
24 404 |
| Reino Unido, Rowley Regis |
21 700 |
24 404 |
| Ucrânia, Odessa |
21 700 |
24 404 |
Aviso de compatibilidade
Para garantir um desempenho óptimo e a longevidade das suas hastes de perfuração, a ROSCHEN recomenda utilizar apenas hastes fabricadas pela ROSCHEN dentro de cada corda de perfuração.Embora as hastes de outros fabricantes possam parecer semelhantes em matériaNo que respeita à concepção do fio ou ao processo de fabrico, as variações de dimensões e tolerâncias podem afectar a compatibilidade e podem conduzir a uma diminuição do desempenho ou a um desgaste prematuro.
