Inclinômetro Eletrônico Ns-DMA/B para Perfuração de Furos ±0.1° Precisão

Inclinômetro Eletrônico Ns-DMA/B para Medição do ângulo de inclinação, orientação da perfuração de furos de sondagem

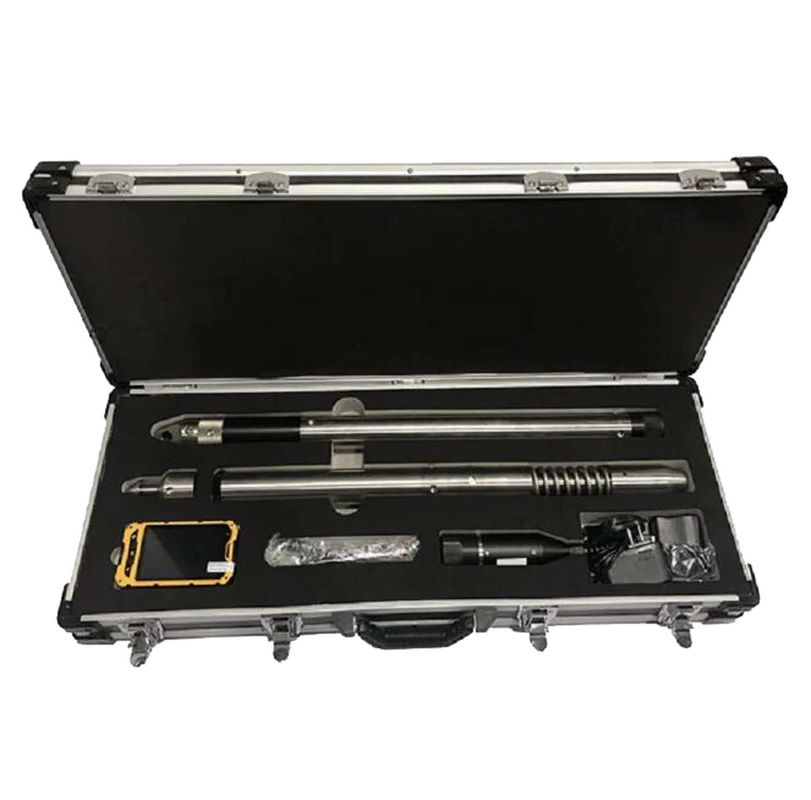

Inclinômetro Eletrônico Ns-DMA/B

Descrição do Produto
Inclinômetro Eletrônico NS-DMA/B

1.1 Funções e Aplicação

Medição do ângulo de inclinação, orientação da face de operação magnética e orientação da face de operação do lado alto no final do furo de perfuração ou em uma posição específica durante a perfuração.

Aplicado amplamente para levantamento de perfuração de furos de poço nos campos de petróleo, minas de carvão, estabelecimento de irrigação.

1.2 Características


Ø Para vários propósitos operacionais:
Satisfazendo vários propósitos de levantamento, seja para medição por suspensão ou medição flutuante automática, uma vez equipado com diferentes protetores externos.
Ø Alta precisão e confiabilidade:
Como a parte chave do inclinômetro, o sensor de aceleração com um acelerômetro à prova de choque tem características de alta linearidade, pouca deriva de temperatura e boa recorrência, etc.
Ø Proteção contra desligamento:
A falha de energia causada por tremores ou pressões não resultaria em interrupção operacional ou perda de dados.
Ø Desempenho dinâmico:
Excelente coleta e processamento de dados em desempenho dinâmico ou estático.
Ø Resistência a choques e impactos:
Amortecedor externo multi-vibração-resistente, tanto radial quanto axial.
Ø Adequado para ambiente de baixa temperatura: Desempenho normal a -40ºC
Ø Medição em poços profundos:
Equipado com protetor de isolamento térmico, funcionando normalmente a 250ºC, sob 125MPa


1.3 Especificação:

Ф32 e Ф27




1.4 Condições de trabalho:

Temperatura: -40ºC~125ºC (máx. 250ºC com protetor de isolamento térmico);

Resistência a choques: ≤4.5g,10~100Hz

Resistência a impactos: ≤2000g, 0.5ms


2. Parâmetros Técnicos

Outros parâmetros

Tensão: DC6V~DC8V
Eletricidade: sob DC5V, condição de espera≤30mA, coleta de dados ≤150mA
Temperatura: -40~125ºC
Resistência a impactos: 2000g, 0.5ms.
Resistência a choques: 10g, 20~100Hz.
Desempenho dinâmico: quando a aceleração de vibração é 3g, a frequência é 20Hz, possível erro de inclinação: ≤0.2° em comparação com a medição estática.
Faixa de atraso: 1~99min, mínimo 1min;
Escopo de intervalo: 1~99seg, mínimo 1seg (apenas para multi-tiro)
Máx. amostragem: 3600 pontos (apenas para multi-tiro)
Tempo de trabalho contínuo: min 20 horas (apenas para multi-tiro)

3. Barril de bateria recarregável

Para tiro único

Tensão de saída: DC7.2V.
Saída de eletricidade: ≥500mAh
Temperatura de trabalho: -40~125ºC
Tempos de carga ou descarga: ≥800 vezes
Tempo de carregamento: 2~4H
Tempo de descarga: ≥30min

Para multi tiros

Tensão de saída: DC6V
Saída de eletricidade: ≥2000mAh
Temperatura de trabalho: -40~125ºC
Tempos de carga ou descarga: ≥800 vezes
Tempo de carregamento: 16~17H
Tempo de descarga: ≥12h
