Inclinômetro eletrônico de baixo custo de tiro único e múltiplo ± 0,2° para furos de perfuração

Inclinômetro de baixo custo de tiro único e multi-tiro

Baixo Custo Inclinômetro de tiro único e multi-tiro para orientação do núcleo do buraco de perfuração

RS-SMLT-01 (0~180°±0,2°)
1Inclinação: ± 0,2°;
2. Azimote: ±1,0°;
3. Caracterização da ferramenta: ±0,5°.

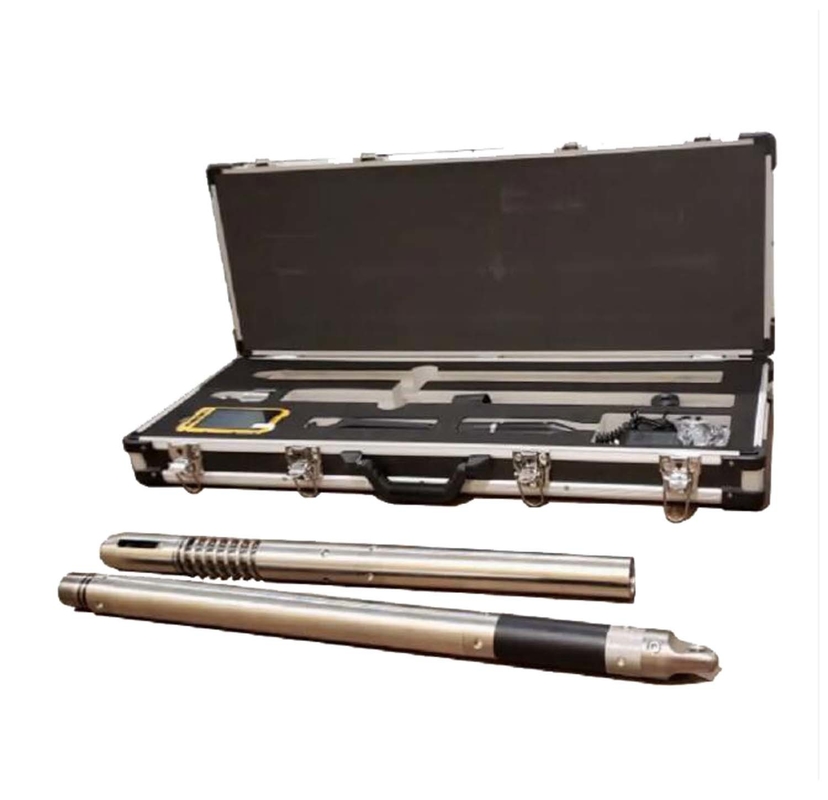

RS-SMLT-01 Inclinômetro de baixo custo de tiro único e multi-tiro


Introdução

RS-SMLT-01 Low Cost SingleShot & MultiShot Inclinometer é usado para medir o ângulo de inclinação, ângulo de azimute,Orientação da face de funcionamento magnética e orientação da face de funcionamento lateral elevada no final do buraco de perfuração ou numa posição específica durante a perfuração.

É amplamente aplicado para pesquisa de perfuração de poços nos campos de petróleo, mina de carvão e instalação de irrigação.

Características

1Para diversos fins operacionais:

Satisfazendo diversos fins de inspecção, quer para suspensão da medição, quer para medição autoflutuante, uma vez equipados com diferentes protetores externos

2Alta precisão e fiabilidade:

Como parte fundamental do inclinômetro, o sensor de aceleração com um acelerômetro à prova de choque tem características de alta linearidade, pouca deriva de temperatura e boa recorrência, etc.

3Protecção contra desligamento:

A falha de energia causada por agitações ou pressões não resultaria em interrupções operacionais ou perda de dados.

4Performance dinâmica:

Excelente recolha e processamento de dados em desempenho dinâmico ou estático.

5. Resistência a choques e impactos:

Amplificador de resistência a vibrações, tanto radial como axial.

6. Ambiente de baixa temperatura adequado:

Desempenho normal a -40°C

7. Medição de poços profundos:

Equipado com um protetor de isolamento térmico, funcionando normalmente a 250°C, abaixo de 125 MPa

Especificações

Diâmetro: Ф32 e Ф27

Inclinação: 0~180°±0,2°

Azimote: 0~360° ±1,0° (inclinação do poço ≥6°)

Façadeira de funcionamento lateral superior: 0°360°±0,5° (inclinação do poço ≥6°)

Face magnética de funcionamento: 0°360±1,0° (inclinação do poço ≤ 8°)

Intervalo de atraso: 1~99min, mínimo 1min

Intervalo: 1~99s, mínimo 1s (apenas para disparo múltipla)

Max. amostragem: 3600 pontos (apenas para múltiplos disparos)

Tempo de trabalho contínuo: min 20 h (apenas para disparo múltiplo)

Resistência ao choque: ≤ 4,5 g, 10~100 Hz

Resistência ao impacto: ≤ 2000 g, 0,5 ms

Voltagem: DC6V~DC8V

Corrente: DC5V, condição de espera ≤ 30 mA, recolha de dados ≤ 150 mA

Temperatura: -40°C~125°C (máximo 250°C com protector de isolamento térmico)



Bateria recarregável


Para tiro único


Voltagem de saída: DC 7,2 V.

Potência elétrica: ≥ 500 mAh

Temperatura de funcionamento: -40°C a 125°C

Tempos de carga ou descarga: ≥ 800 vezes

Tempo de carregamento: 2 a 4 horas

Tempo de descarga: ≥30min

Para tiros múltiplos

Voltagem de saída: DC6V

Potência elétrica: ≥ 2000 mAh

Temperatura de funcionamento: -40°C a 125°C

Tempos de carga ou descarga: ≥ 800 vezes

Tempo de carregamento: 16~17H

Tempo de descarga: ≥ 12h
