Demonstrador do SPT do teste de penetração do solo com impulso direto, uso Geological da investigação
Demonstrador padrão do teste de penetração
Demonstrador do SPT, demonstrador padrão 2" do teste de penetração para a amostra geotécnical do solo e testes com impulso direto
Descrição do produto detalhada:

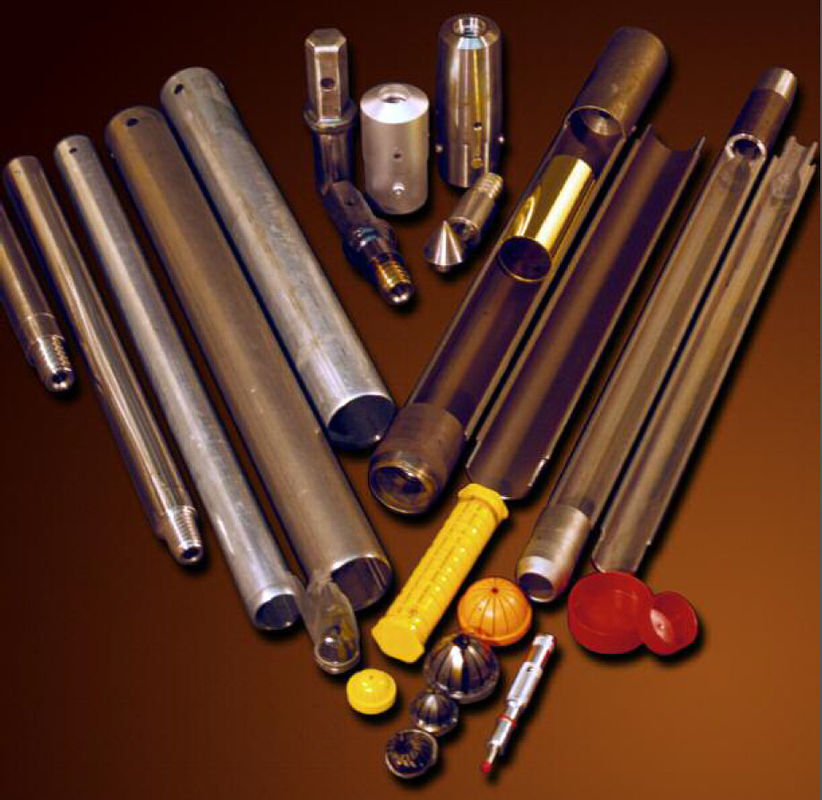

O demonstrador rachado do tubo do SPT é fazendo o teste de penetração padrão (SPT). Nós fabricamo-lo de acordo com BS 1377: Parte 9: 1990. Um adaptador superior da válvula de bola, um par de colheres rachadas, e uma sapata aberta do SPT compõem um conjunto completo do demonstrador do SPT. O tipo plástico e o tipo retentores do aço da cesta estão disponíveis. O adaptador da válvula de bola impede que a amostra esteja lavada fora do demonstrador quando o demonstrador é retirado da perfuração. Um cone de nariz de 60 graus e uma haste contínua longa com ponto de 60 graus estão disponíveis também. A conexão de parafuso no adaptador superior depende do tipo de hastes de broca que estão sendo usadas para conduzir o demonstrador, mas é mais frequentemente 1.1/2" B.S. Whitworth, NWY Rod, BW ou AW Rod.
A colher rachada compõe da cabeça da colher da amostra, tubo rachado, adaptador do SPT, sapata do SPT, retentor da cesta.
Padrão rachado tubo demonstrador é 2" (50,8 milímetros) OD x 1.3/8" (34,9 milímetros) identificação x 18") (de 457mm/24" (610 milímetros) por muito tempo. Para condições de condução pesadas, o projeto resistente de “Tuflok” está disponível.
Aplicações:
Amostra geotécnical e testes com impulso direto
O tubo de Shelby é avançado hidraulicamente e captura uma amostra do solo relativamente imperturbado. As paredes finas e o de ponta afiado do tubo de Shelby exigem pouco esforço para introduzir no solo. Não recomendado para furar através do cascalho ou da argila dura.
Os demonstradores do tubo de Shelby consistem em um tubo de aço de uma peça só, fino-murado, oco com um aberto-fim que seja afiado a um de ponta. A finalidade principal do demonstrador do tubo de Shelby é recuperar as amostras do solo relativamente imperturbado apropriadas para análises laboratoriais de propriedades da engenharia tais como a força, a compressibilidade, a permeabilidade, e a densidade. São muito úteis para recolher os solos que são particularmente sensíveis ao distúrbio de preparação de amostras, incluindo muito bem solos e argilas coesivos, contanto que o solo não esteve perturbado afundando a perfuração e está livre das grandes partículas.
As vantagens incluem:
• Tubulação do aço sem emenda
• Coleção da boa qualidade, amostras virtualmente imperturbadas para a descrição lithological e análise química
• Eficaz in fine, solos coesivos
• 2" demonstradores são ideal para o uso com 3 1/2 duplos” geotécnicais dirigem a página dos sistemas do impulso (tubo) 95 e 2 1/4" eixos helicoidais da haste da cavidade da identificação
• 3" demonstradores são ideal para o uso através de 4 eixos helicoidais ocos da haste da identificação de 1/2”
Demonstrador |
Tambor rachado dentro do diâmetro |
Comprimento do tambor rachado |
Linhas pela polegada |
Peso do conjunto |
Cabeça ou sub (traseiro) |
Número da peça do conjunto |
2-polegada (50.8mm) |
1-1/2-inch (38.1mm) |
24-inch (609.6mm) |
4-TPI |
17-Pounds (7,7 quilogramas) |
AW |
26006 |
2-polegada (50.8mm) |
1-1/2-inch (38.1mm) |
24-inch (609.6mm) |
4-TPI |
17-Pounds (7,7 quilogramas) |
AWJ |
26007 |
2-polegada (50.8mm) |
1-1/2-inch (38.1mm) |
24-inch (609.6mm) |
8-TPI |
17-Pounds (7,7 quilogramas) |
AW |
26177 |
2-polegada (50.8mm) |
1-1/2-inch (38.1mm) |
24-inch (609.6mm) |
8-TPI |
17-Pounds (7,7 quilogramas) |
AWJ |
26064 |
2-polegada (50.8mm) |
1-1/2-inch (38.1mm) |
18-inch (609.6mm) |
4-TPI |
20-Pounds (9 quilogramas) |
CR-50 |
26171 |
2-polegada (50.8mm) |
1-3/8-inch (35mm) |
24-inch (609.6mm) |
4-TPI |
25 libras do ‐ (11,3 quilogramas) |
AWJ |
26182 |
Diâmetro externo plástico da armadilha da cesta |
Diâmetro externo da sapata |
Sapata dentro do diâmetro |
Número da peça do conjunto |
1-1/2-inch (38.1mm) |
2-polegada (50.8mm) |
1-1/2-inch (38.1mm) |
26014 |
Diâmetro externo da sapata (afiada Blunt) |
Calce (afiado/Blunt) o diâmetro interno |
Linhas pela polegada |
Número da peça do conjunto |
2-polegada (50.8mm) |
1-1/2-inch (38.1mm) |
4-TPI |
26013 |
2-polegada (50.8mm) |
1-1/2-inch (38.1mm) |
8-TPI |
26065 |
2-polegada (50.8mm) |
1-3/8-inch (35mm) |
4-TPI |
26180 |
Diâmetro externo do tambor rachado |
Tambor rachado dentro do diâmetro |
Comprimento do tambor rachado |
Linhas pela polegada |
Número da peça do conjunto |
2-polegada (50.8mm) |
1-1/2-inch (38.1mm) |
18-inch (609.6mm) |
4-TPI |
26133 |
2-polegada (50.8mm) |
1-1/2-inch (38.1mm) |
24-inch (609.6mm) |
4-TPI |
26134 |
2-polegada (50.8mm) |
1-1/2-inch (38.1mm) |
24-inch (609.6mm) |
8-TPI |
26062 |
Cabeça (traseira) ou diâmetro externo secundário |
Cabeça (traseira) ou conexão secundária da caixa de Rod de broca |
Número da peça do conjunto |
2-polegada (50.8mm) |
AW |
26060 |
2-polegada (50.8mm) |
AWJ |
26061 |
2-polegada (50.8mm) |
‐ 50 do CR |
26178 |
